Самодельный мопед из бензопилы

Содержание

Как своими руками доработать велосипед, оснастив его мотором от бензопилы

Загоревшись идеей, сделать велосипед с мотором от бензопилы, можно действительно создать что-то необыкновенное и уникальное. Правда, придется заранее настроить себя на терпение, ведь изготовить такой транспорт за считанные минуты не получится. Итак, как собрать велосипед с мотором?

Зачем велосипеду мотор

Естественно, что со временем любому велосипедисту хочется дать отдых мышцам ног, и они задумываются об оснащении своего любимого транспорта мотором. Просто крутить педали — это уже в прошлом. Если велосипедист уже в возрасте, отправляться на дальние расстояния без мотора, уже неудобно и дискомфортно.

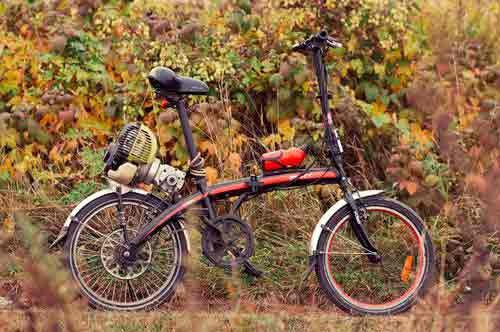

Велосипед с мотором

Когда спрашиваешь у мастеров, зачем им такой транспорт, ведь можно просто купить скутер или мопед, они отвечают, что понять и ощутить всю радость самодельной конструкции можно только в процессе.

Кроме того, мопед или скутер был бы неудобен, к примеру, для женщины. А тут все просто. Женщина сможет легко оседлать такого коня и отправиться по своим делам.

Велосипед и бензопила — где связь?

Как и говорилось выше, мотор от обычной бензопилы идеально подойдет для оснащения им велосипеда. Как же собрать, установить данный агрегат на велосипед, производитель которого заранее не подумал об этом? Попробуем расставить все точки над “i”.

Оптимальная мощность мотора

Двигатель от бензопилы имеет мощность, равную 1,5 лошадок. И не удивительно, что некоторым велосипедистам кажется, якобы такой слабый мотор даже не сможет сдвинуть велосипед покрупнее с места. К примеру, есть велосипеды, которые весят, вместе с седоком мужчиной средних лет на них, почти 100 кг. Оказывается, беспокоиться не стоит. И такой груз мотор от бензопилы осилит. Велосипед разгонится легко и наберет спокойно скорость в 30-40 км/ч, что для велосипеда вполне нормально.

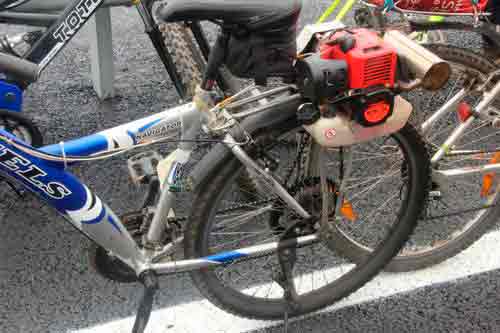

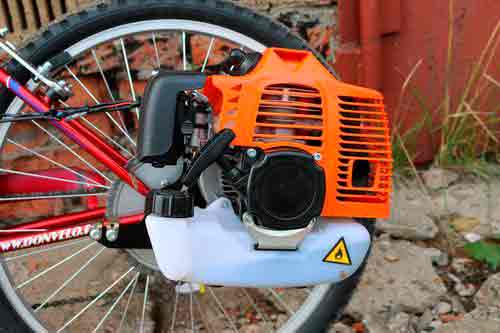

Мотор от бензопилы на велосипеде

Правда, разгон не назвать быстрым. Все будет происходить довольно медленно, но комфортной езде это никак не помешает. Кроме того, велосипедист и его близкие не почувствуют тошнотворного запаха бензина, и такой велосипед, как обычно, можно без опаски хранить у себя в квартире.

Некоторые велосипедисты не желают слушать громкий шум, который издает мотор бензопилы, но с этим уже ничего не сделать. Придется смириться с характерным треском, какую издает бензопила, и шумом во время движения.

Крепление мотора

Это уже будет, скорее не велосипед с мотором от бензопилы, а настоящий мопед. Силовой агрегат будет установлен прямо над рамой и крепится под седлом. Его получится хорошо и прочно зафиксировать, если сделать самодельный хомут из какой-либо металлической пластины.

Есть и другой вариант — купить их готовыми. Такие хомуты оснащены перфорацией, регулирующей высоту размещения мотора, но это уже не так важно.

Специальные шайбы и винты будут отвечать за крепление втулки. Сама втулка предназначена для осуществления натяжения ремня от двигателя. Такие втулки бывают разные, вернее диаметр у них различный. Все зависит от размера колес вашего велосипеда. Если колеса огромные, то приобретается втулка под 28-дюймовые. Интересно, что внутри таких втулок есть прорезиненная поверхность. Как вам такой мопед?

Надо помнить, что и ремень привода подбирается в зависимости от того, каков диаметр втулки. Кроме того, важно знать, что втулка крепится всегда ровно и без перекосов. В противном случае, ни о какой нормальной работе велосипеда с мотором от бензопилы думать не приходится.

Рычаг газа

Педаль акселерата — это рычаг в данном случае, каким и должен быть мопед такого вида. За управление рычага отвечает тросик, регулирующий угол заслонки. Рычаг полностью напоминает составляющую тормоза велосипеда. Это дает преимущество, заключенное в том, что газовать можно будет, не поворачивая ручку, как требует мопед, а просто нажимая на него, как требуют бензопилы.

Тросик рычага рекомендуется проводить к ручке управления тормоза велосипеда. От самих тормозов придется избавляться. Они в данном случае будут совсем некстати, ведь учитывая малый вес такого транспорта, при нажатии на тормоза, на скорости, велосипедист обязательно сделает сальто вперед и может себе что-то повредить.

С другой стороны, продавцы веломоторов предлагают специальный рычаг, крепящийся на руле, но здесь уже каждый решает в зависимости от индивидуальных предпочтений.

В итоге, поставив на велосипед мотор от бензопилы, мы получим отличный мопед, не затратив много денег. Такой транспорт принесет много радости и удовольствия, даст возможность неплохо маневрировать и проходить самые сложные дороги легко и просто.

Источник: http://omopede.ru/marki-modeli/motorbike/velosiped-s-motorom-ot-benzopily.html

Как сделать самодельный мопед из велосипеда?

Мопед, наравне с велосипедом, – очень удобное транспортное средство. Более того, ездит он быстрее своего старшего брата, благодаря встроенному приводу. Возможность быстро передвигаться без особых усилий – не это ли мечта каждого велосипедиста? Воплотить ее в жизнь вполне реально – снабдить свой байк бензиновым мотором или электродвигателем.

Собранный мопед из велосипеда – достаточно распространенное явление в сельской местности или областных городках. Именно там любят применять новаторские идеи на практике, в частности, сделать из обычного старого велика шустрый и экономичный транспорт. Заметили у себя подобный интерес? Тогда самое время приступить к делу!

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

  • велосипед;
  • бензиновый мотор и бензобак;
  • аккумулятор;
  • шкивы или шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • крепежные хомуты.

Рекомендуемая мощность – 2 л. с., а объем двигателя не должен превышать 50 куб. см. Более слабый движок не позволит сдвинуть велосипед с места, придется некоторое время покрутить педали. Двигатель достаточной мощности можно взять со старого мопеда. Другие варианты – с бензопилы или газонокосилки.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

  • на верхней трубе – аккумулятор;
  • стык нижней передней и подседельной труб – двигатель;
  • рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

  1. Переднее передаточное колесо крепится к валу мотора.
  2. На втулку заднего колеса велосипеда крепится второй шкив.
  3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.

Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

  1. Рабочий корпус мотора соединяется с аккумулятором.
  2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
  3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Вариант 2: собираем мопед с бензомотором

Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:

  • бензиновый мотор;
  • мопедные запчасти: колеса, амортизаторы, выхлопная труба, тормоза;
  • проверенная вело-рама;
  • инструменты.

Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.

На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.

Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.

Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:

  1. Убрать педали и переднюю звезду с велосипедной рамы.
  2. На заднее колесо от мопеда и вал двигателя установить звездочки. Звезда на колесе большего диаметра.
  3. Надеть заднее колесо на раму.
  4. С помощью цепи соединить звезды.

Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.

Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.

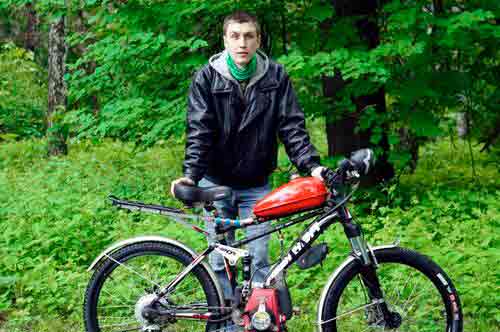

В общем, самодельный мопед на базе велосипеда будет выглядеть так:

Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.

Как сделать электро-велосипед

Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.

Варианты установки электропривода на велосипед – мотор-колесо и самостоятельный движок на цепной или ременной передаче.

Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.

Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.

Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.

  1. Установить на ось каретки новую звездочку и шкив ременной передачи.
  2. К подседельной трубе крепится вал с ведущим шкивом.
  3. Шкивы соединяются ремнем.
  4. Через провода вал подключается к источнику питания.
  5. От аккумулятора протянуть провода к выключателю на руле.

Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:

  1. При включении электродвигателя вращающийся валик зацепляется за покрышку заднего колеса, подталкивая его.
  2. Через шкивы и переднюю звездочку передается крутящий момент на трансмиссию.
  3. Переключение передачи вызывает изменение крутящего момента на выходе. При этом скорость вращения валика сохраняется постоянной.

Велосипед с электроприводом своими руками:

Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.

Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

Источник: http://velofans.ru/sovety/kak-skonstruirovat-samodelnyy-moped-velosipeda

Как своими руками доработать велосипед, оснастив его мотором от бензопилы

Загоревшись идеей, сделать велосипед с мотором от бензопилы, можно действительно создать что-то необыкновенное и уникальное. Правда, придется заранее настроить себя на терпение, ведь изготовить такой транспорт за считанные минуты не получится. Итак, как собрать велосипед с мотором?

Зачем велосипеду мотор

Естественно, что со временем любому велосипедисту хочется дать отдых мышцам ног, и они задумываются об оснащении своего любимого транспорта мотором. Просто крутить педали — это уже в прошлом. Если велосипедист уже в возрасте, отправляться на дальние расстояния без мотора, уже неудобно и дискомфортно.

Велосипед с мотором

Когда спрашиваешь у мастеров, зачем им такой транспорт, ведь можно просто купить скутер или мопед, они отвечают, что понять и ощутить всю радость самодельной конструкции можно только в процессе.

Кроме того, мопед или скутер был бы неудобен, к примеру, для женщины. А тут все просто. Женщина сможет легко оседлать такого коня и отправиться по своим делам.

Велосипед и бензопила — где связь?

Как и говорилось выше, мотор от обычной бензопилы идеально подойдет для оснащения им велосипеда. Как же собрать, установить данный агрегат на велосипед, производитель которого заранее не подумал об этом? Попробуем расставить все точки над “i”.

Оптимальная мощность мотора

Двигатель от бензопилы имеет мощность, равную 1,5 лошадок. И не удивительно, что некоторым велосипедистам кажется, якобы такой слабый мотор даже не сможет сдвинуть велосипед покрупнее с места. К примеру, есть велосипеды, которые весят, вместе с седоком мужчиной средних лет на них, почти 100 кг. Оказывается, беспокоиться не стоит. И такой груз мотор от бензопилы осилит. Велосипед разгонится легко и наберет спокойно скорость в 30-40 км/ч, что для велосипеда вполне нормально.

Мотор от бензопилы на велосипеде

Правда, разгон не назвать быстрым. Все будет происходить довольно медленно, но комфортной езде это никак не помешает. Кроме того, велосипедист и его близкие не почувствуют тошнотворного запаха бензина, и такой велосипед, как обычно, можно без опаски хранить у себя в квартире.

Некоторые велосипедисты не желают слушать громкий шум, который издает мотор бензопилы, но с этим уже ничего не сделать. Придется смириться с характерным треском, какую издает бензопила, и шумом во время движения.

Крепление мотора

Это уже будет, скорее не велосипед с мотором от бензопилы, а настоящий мопед. Силовой агрегат будет установлен прямо над рамой и крепится под седлом. Его получится хорошо и прочно зафиксировать, если сделать самодельный хомут из какой-либо металлической пластины.

Есть и другой вариант — купить их готовыми. Такие хомуты оснащены перфорацией, регулирующей высоту размещения мотора, но это уже не так важно.

Специальные шайбы и винты будут отвечать за крепление втулки. Сама втулка предназначена для осуществления натяжения ремня от двигателя. Такие втулки бывают разные, вернее диаметр у них различный. Все зависит от размера колес вашего велосипеда. Если колеса огромные, то приобретается втулка под 28-дюймовые. Интересно, что внутри таких втулок есть прорезиненная поверхность. Как вам такой мопед?

Надо помнить, что и ремень привода подбирается в зависимости от того, каков диаметр втулки. Кроме того, важно знать, что втулка крепится всегда ровно и без перекосов. В противном случае, ни о какой нормальной работе велосипеда с мотором от бензопилы думать не приходится.

Рычаг газа

Педаль акселерата — это рычаг в данном случае, каким и должен быть мопед такого вида. За управление рычага отвечает тросик, регулирующий угол заслонки. Рычаг полностью напоминает составляющую тормоза велосипеда. Это дает преимущество, заключенное в том, что газовать можно будет, не поворачивая ручку, как требует мопед, а просто нажимая на него, как требуют бензопилы.

Тросик рычага рекомендуется проводить к ручке управления тормоза велосипеда. От самих тормозов придется избавляться. Они в данном случае будут совсем некстати, ведь учитывая малый вес такого транспорта, при нажатии на тормоза, на скорости, велосипедист обязательно сделает сальто вперед и может себе что-то повредить.

С другой стороны, продавцы веломоторов предлагают специальный рычаг, крепящийся на руле, но здесь уже каждый решает в зависимости от индивидуальных предпочтений.

В итоге, поставив на велосипед мотор от бензопилы, мы получим отличный мопед, не затратив много денег. Такой транспорт принесет много радости и удовольствия, даст возможность неплохо маневрировать и проходить самые сложные дороги легко и просто.

Источник: http://webcache.googleusercontent.com/search?q=cache:-OC0khfdtmIJ:http://omopede.ru/marki-modeli/motorbike/velosiped-s-motorom-ot-benzopily.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%BC%D0%BE%D0%BF%D0%B5%D0%B4+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B&newwindow=1&hl=ru&ct=clnk

Как сделать самодельный мопед из велосипеда?

Мопед, наравне с велосипедом, – очень удобное транспортное средство. Более того, ездит он быстрее своего старшего брата, благодаря встроенному приводу. Возможность быстро передвигаться без особых усилий – не это ли мечта каждого велосипедиста? Воплотить ее в жизнь вполне реально – снабдить свой байк бензиновым мотором или электродвигателем.

Собранный мопед из велосипеда – достаточно распространенное явление в сельской местности или областных городках. Именно там любят применять новаторские идеи на практике, в частности, сделать из обычного старого велика шустрый и экономичный транспорт. Заметили у себя подобный интерес? Тогда самое время приступить к делу!

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

  • велосипед;
  • бензиновый мотор и бензобак;
  • аккумулятор;
  • шкивы или шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • крепежные хомуты.

Рекомендуемая мощность – 2 л. с., а объем двигателя не должен превышать 50 куб. см. Более слабый движок не позволит сдвинуть велосипед с места, придется некоторое время покрутить педали. Двигатель достаточной мощности можно взять со старого мопеда. Другие варианты – с бензопилы или газонокосилки.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

  • на верхней трубе – аккумулятор;
  • стык нижней передней и подседельной труб – двигатель;
  • рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

  1. Переднее передаточное колесо крепится к валу мотора.
  2. На втулку заднего колеса велосипеда крепится второй шкив.
  3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.

Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

  1. Рабочий корпус мотора соединяется с аккумулятором.
  2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
  3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Вариант 2: собираем мопед с бензомотором

Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:

  • бензиновый мотор;
  • мопедные запчасти: колеса, амортизаторы, выхлопная труба, тормоза;
  • проверенная вело-рама;
  • инструменты.

Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.

На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.

Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.

Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:

  1. Убрать педали и переднюю звезду с велосипедной рамы.
  2. На заднее колесо от мопеда и вал двигателя установить звездочки. Звезда на колесе большего диаметра.
  3. Надеть заднее колесо на раму.
  4. С помощью цепи соединить звезды.

Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.

Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.

В общем, самодельный мопед на базе велосипеда будет выглядеть так:

Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.

Как сделать электро-велосипед

Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.

Варианты установки электропривода на велосипед – мотор-колесо и самостоятельный движок на цепной или ременной передаче.

Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.

Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.

Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.

  1. Установить на ось каретки новую звездочку и шкив ременной передачи.
  2. К подседельной трубе крепится вал с ведущим шкивом.
  3. Шкивы соединяются ремнем.
  4. Через провода вал подключается к источнику питания.
  5. От аккумулятора протянуть провода к выключателю на руле.

Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:

  1. При включении электродвигателя вращающийся валик зацепляется за покрышку заднего колеса, подталкивая его.
  2. Через шкивы и переднюю звездочку передается крутящий момент на трансмиссию.
  3. Переключение передачи вызывает изменение крутящего момента на выходе. При этом скорость вращения валика сохраняется постоянной.

Велосипед с электроприводом своими руками:

Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.

Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

Источник: http://webcache.googleusercontent.com/search?q=cache:o8bhmrqUsnYJ:http://velofans.ru/sovety/kak-skonstruirovat-samodelnyy-moped-velosipeda%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%BC%D0%BE%D0%BF%D0%B5%D0%B4+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B&newwindow=1&hl=ru&ct=clnk

Мопед из бензопилы «Дружба»

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мопед из бензопилы “Дружба”

С Советских времен многие еще помнят такое чудо-техники, как велосипед с мотором, в простонародье “дырчик” среднее звено между велосипедом и полноценным мопедом. Техника хорошая, малый расход топлива, да и права на него не нужны)).

Нынешнее поколение намного продвинуто в плане модернизации, усовершенствования, реставрации, тюнинга. Переделывают заводскую технику так, что конструкторы не узнают свое детище))

Вот и автор задался идеей сделать мопед из бензопилы “Дружба”, но чтобы он не был похож на самоделку, а выглядел статно и элегантно. У мастера уже был опыт создания подобной техники и имел в наличии уже готовый мопед, на его базе и был создан сей шедевр.

Рама удлинена под велосипедные колеса, установлены бак, фара и сидение от мотоцикла “Минск-103″ Разработано и применено водяное охлаждение двигателя бензопилы, потому как после 20 минут работы движок грелся, падала мощность и как следствие прекращение работы, а за счет водяного охлаждения мопед прекрасно себя чувствует и не греется.

И так, давайте рассмотрим, что конкретно понадобилось автору для создания мопеда?

1. двигатель от пилы “Дружба”
2. велосипедные колеса 2 шт
3. бак, фара, сидение от мотоцикла “Минск-103″
4. 4 баллончика краски и малярный скотч
5. металлическая труба 16-20 мм
6. тросик
7. цепь
8. звездочки от велосипеда
9. велосипедные вилки, передняя и задняя
10. ось
11. шланг
12. пластиковая бутылка
13. капельница
14. руль
15. ручка газа

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. набор гаечных ключей
5. молоток
6. отвертка
7. плоскогубцы
8. рулетка
9. наждачная бумага

Пошаговая инструкция по созданию мопеда из бензопилы “Дружба” своими руками.

Как уже было оговорено выше, у автора уже имелся опыт изготовления мопеда с двигателем от бензопилы, но конструкция была не столь удачна, да и максимальная скорость составляла порядка 35 км/ч, внешний вид тоже желал лучшего. Автор называет свое детище ласково “Табуретка”))








Как видите классный мопед из старых запчастей вполне можно собрать самостоятельно, а проблему перегрева так же решить установив капельницу с водой. Если у вас есть запчасти от раритетных мотоциклов, то не в коем случае не выбрасывайте их, потому как им можно подарить вторую жизнь и они будут еще долго вам служить и удивлять окружающих, а сегодня добиться внимания не так то и просто)

Пример и пошаговая инструкция у вас есть, так что берем и делаем. Дерзайте друзья!

Преимущество: малый расход топлива, водяное охлаждение, скорость 60 км/ч.

Недостатки: нужно установить крылья.

Идеи и предложения по улучшению конструкции: (напишите в комментариях)

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
Источник

Источник: http://usamodelkina.ru/9286-moped-iz-benzopily-druzhba.html

Делаем мопед из велосипеда, электромотора или бензопилы

  • Делаем мопед из велосипеда, электромотора или бензопилы
  • Мопед с двигателем на бензине
  • Что нам понадобится
  • Оборудуем раму
  • Делаем шкивы и устанавливаем их
  • Подключение двигателя
  • Сборка мопеда с бензомотором
  • Что нам необходимо
  • Подготавливаем раму
  • Создаем крутящий момент
  • Подключаем двигатель
  • Создаем электро-велосипед
  • Преимущества электрического оборудования
  • Пошаговое руководство для сборки

Казалось бы, абсолютно несовместимые вещи не позволят получить действительно оригинальное изобретение, но на практике это предположение уже не раз опровергалось. В частности, для тех, кто не знает, как можно сделать мопед, имея из подручных средств только велосипед и бензопилу, очень информативной будет данная статья.

Мопед с двигателем на бензине

Если нет желания каждый день заправлять автомобиль, а ездить на велосипеде слишком утомительно, тогда бензиновый самодельный мопед станет идеальным решением вашей проблемы.

Что нам понадобится

В наше время существует множество готовых наборов, которые имеют в своем составе двигатель требуемой мощности и другие детали, необходимые для переделки велосипеда. Покупка такого комплекта – отличный вариант для тех, кто желает стать владельцем велосипеда с мотором, но не имеет возможности своими руками изготовить крепежи или подобрать подходящий двигатель.

Однако бывают ситуации, когда, несмотря на возможные трудности, хочется выполнить всю работу самостоятельно. В таком случае начинать стоит с выбора подходящего силового агрегата, на роль которого может подойти одна из деталей старой и ненужной бытовой утвари. Газонокосилка или бензопила – это наиболее подходящие доноры для пересадки «сердца», но не стоит забывать о мощности каждого такого агрегата. Так, самодельный мопед из велосипеда должен оборудоваться двигателем мощностью 2 л.с. и объемом, не превышающим 50 см3. Более слабый мотор не сможет сдвинуть велосипед с места, и придется некоторое время крутить педали.

Помимо силовой установки, вам также понадобятся и другие детали: аккумулятор, шкивы и шестерни, передаточный ремень (его можно заменить цепью), трос привода и крепежные хомуты. Из инструментов полезными будут отвертки, плоскогубцы, кусачки и другие составляющие набора автомеханика.

Оборудуем раму

Рама велосипеда становится основным местом размещения всех деталей и элементов будущего мопеда. В частности, с помощью крепежных хомутов на ней крепятся двигатель, бензобак и аккумулятор. Наиболее удачный вариант их расположения следующий: аккумулятор – на верхней трубе, двигатель – на стыке нижней передней и подседельной трубы, а бензиновый бачок – непосредственно возле мотора.

Делаем шкивы и устанавливаем их

Следующим шагом на пути создания мопеда своими руками является изготовление шкивов – специальных передаточных узлов, посредством которых усилие мотора будет передаваться на заднее колесо. В качестве необходимых материалов можно использовать небольшие колесики (размером с компакт-диск), дополненные внешним барьером. Обязательное условие при создании шкивов – это прочность используемых деталей и надежность их крепления.

Монтаж указанных деталей на велосипед выполняется в следующей последовательности:

1. Переднее передаточное колесо соединяют с валом двигателя.

2. Второй шкив крепится на втулку заднего колеса велосипеда.

3. Затем на шкивы надевают ремень, устанавливая силу натяжения, как у цепи.

Подключение двигателя

После того, как на велосипед будет установлена трансмиссия, можно переходить к подключению силового агрегата. Для этого его рабочий корпус соединяют с аккумулятором и собирают механизм «зажигания». Мотор, установленный на велосипед, связывают с тормозной ручкой, которая также является неотъемлемой частью сборки мопеда своими руками. Натяжение соединительного тросика нужно выставлять так, чтобы мотор мог свободно заводиться через ручку.

Сборка мопеда с бензомотором

По сравнению с предыдущим вариантом, этот способ позволит получить более «продвинутое» транспортное средство, которое практически полностью соответствует настоящему мопеду.

Что нам необходимо

Для реализации этой задачи вам понадобится сам бензиновый двигатель, запчасти от настоящего мопеда (колеса, амортизаторы, тормоза и выхлопная труба), крепкая, проваренная велосипедная рама и рабочие инструменты (в том числе и сварочный аппарат). Учитывая, что в этом варианте вы собираетесь сделать из велосипеда настоящий мотоцикл, его рама должна обладать соответствующим весом и прочностью. Можно попытаться найти деталь от небольшого мопеда, но если не получится, то сойдет и «скелет» от велосипеда в стиле «Аист» или «Тиса».

Подготавливаем раму

Предположим, вам не удалось найти готовую раму от мопеда, а значит, придется укреплять велосипедную. Для этого понадобится сварочный аппарат и дополнительная труба, которая наваривается на имеющуюся конструкцию, тем самым соединяя сидушку и рулевую часть. Однако надо сказать, что это не единственный возможный способ повышения прочности, а вместо трубы можно использовать железные планки.

Кстати, силовая установка требует отдельного места, и лучшим вариантом будет приваренная металлическая площадка, расположенная в нижней части рамы велосипеда. Мотор и бензобак крепятся к ней при помощи металлических креплений. Аккумулятор лучше разместить поближе к рулю, а к нижней части мотора подсоединить выхлопную трубу.

Создаем крутящий момент

Следующий этап на пути создания электровелика своими руками – это организация системы передачи крутящего момента силового агрегата. Для начала необходимо убрать из велосипедной рамы педали и переднюю звезду. Затем на заднее колесо от мопеда и вал мотора устанавливаются звездочки (звезда располагается на колесе с большим диаметром). После этого заднее колесо надевают на раму и с помощью цепи соединяют звезды.

Подключаем двигатель

Выполнив все вышеописанные действия, остается лишь правильно подключить мотор. Для этого сцепление и дроссельную заслонку нужно соединить с рычагом зажигания посредством приводных тросов. Силу натяжения подбирают так, чтобы мотор сразу смог запуститься и начать раскручивать колесо. Как только вы подключите силовой агрегат, считайте, что у вас уже получилось сделать велосипед на моторе.

Не секрет, что оборудованный двигателем транспорт будет передвигаться быстрее обычного велосипеда, поэтому в целях безопасности стоит установить еще и осветительные приборы, а сам водитель должен использовать шлем, наколенники и специальную обувь. Вот и все. Еще один ответ на вопрос «Как сделать мотовелосипед своими руками?» уже готов.

Создаем электро-велосипед

Если вам не нравится идея использования бензинового двигателя на велосипеде, тогда можно рассмотреть альтернативный вариант усовершенствования данного транспортного средства с применением электрооборудования.

Преимущества электрического оборудования

Появление современных электромобилей позволило человечеству оценить все преимущества данного вида транспорта. Экологичное и экономное авто практически сразу получило всемирную популярность, доступно «рассказав» автолюбителям обо всех привилегиях использования электрических двигателей. Поэтому неудивительно, что многих людей заинтересовал вопрос «как можно сделать из велосипеда электровелосипед?». Электрический двигатель тише работает, не выкидывает в атмосферу вредные выхлопные газы и не так сильно греется, как его бензиновый аналог.

В случае с самодельным электровелосипедом роль двигателя может играть автомобильный стартер, шуроповерт либо любые другие силовые установки, имеющиеся в хозяйстве. Наряду с электромотором, важной составляющей уже переделанного транспортного средства является контроллер (или регулятор), задача которого заключается в разгоне велосипеда-мопеда при оптимальных рабочих режимах силовой установки. Для начала движения, от контролера к двигателю поступает очень маленький ток, благодаря которому мотор начинает плавно вращаться. В ситуации торможения регулятор рекуперирует энергию движения в электрический ток, питающий АКБ. Аккумулятор – практически тот же топливный бак, но намного экологичнее. Зачастую он состоит из матрицы и батарей, подключенных к определенной схеме.

Самый простой самодельный электровелосипед включает в себя только мотор и аккумулятор. После монтажа двигателя, на него можно подавать напряжение при помощи обычного выключателя. Однако следует знать и о непрактичности подобного подхода, ведь, имея мощную силовую установку, стартовать на таком транспортном средстве несколько сложнее, и это может привести к ДТП. Лучше использовать агрегат небольшой мощности, способный обеспечить медленное начало движения, пусть он и не будет разгоняться до серьезных значений.

Пошаговое руководство для сборки

Существует достаточно большое количество способов сборки электровелосипеда, но проще всего подсоединить привод к покрышке. Если у вас был велосипед советской сборки, то вы, наверное, сталкивались с динамогенератором для подключения фары. По такому же принципу выполняется подключение электромотора к колесу. Конечно, при использовании данного способа КПД привода будет очень маленьким, но для испытания транспортного средства на электротяге этого вполне достаточно.

Второй вариант, как сделать хороший электровелосипед своими руками, предусматривает установку дополнительной звезды на левую сторону колеса и монтаж двигателя со звездой на багажнике. Если соединить их цепью, то мы получим простейший цепной привод. Однако, как и в предыдущем варианте, будут присутствовать механические потери, да и внешний вид особой привлекательностью не отличается.

Поэтому есть смысл рассмотреть третий и наиболее подходящий способ переделки обычного велосипеда в электровеловипед. Он предусматривает использование специального мотор-колеса, позволяющего получить электродвигатель на велосипед с отличным эстетическим видом и высоким КПД, что даст возможность своими руками создать уникальное транспортное средство. От обычного колеса мотор-колесо отличается присутствием приводного механизма в центральной части. Оно подключается к блоку управления с помощью проводов и дает возможность создания переднеприводного велосипеда, без изменений классической трансмиссии.

Если есть желание и возможность, можно установить сразу два мотор-колеса. Процесс монтажа предусматривает выполнение следующих действий:

1. На ось каретки монтируют новую звезду и шкив ременной передачи;

2. Затем к подседельной трубе крепят вал с ведущим шкивом;

3. Шкивы соединяют между собой при помощи ремня, а через провода вал подключается к источнику питания;

4. Провода от аккумулятора протягивают к выключателю на руле.

Подводя итог всего вышесказанного, следует отметить, что собрать электровелосипед в стиле «сделай сам» все же можно, но для этого необходимо найти все нужные детали, потратить немного времени и нервов. Сама эксплуатация такого транспортного средства не должна сопровождаться какими-либо трудностями, конечно, если не считать удивленных взглядов прохожих, что, впрочем, скорее комплимент вам.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://auto.today/bok/5898-delaem-moped-iz-velosipeda-elektromotora-ili-benzopily1.html

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Универсальность бензиновых цепных пил доказана не только их многозадачностью и функциональными возможностями, но и изобилием полезных самоделок, которые народные умельцы научились делать своими руками. Они экономят средства на покупку дорогих заводских устройств, на которых у большинства людей банально нет денег. Но, как говорится, голь на выдумки остра. Поэтому, говоря о бензопилах многие представляют не только лесоповал или обрезку фруктового сада, но и лебедки, ледобуры, лодочные моторы, болгарки, пилорамы, которые технически грамотные мастера научились приспосабливать из всеми любимого бензинового инструмента.

Не меньшего внимания заслуживают средства перемещения – велосипеды, мопеды, картинги, квадроциклы и многое другое, что можно собрать с использование цепной пилы с бензиновым мотором. О том, как и из чего их воссоздать и удивить окружающих невероятной моторизированной конструкцией, мы и поговорим в данной статье.

Мотовелосипед из бензопилы своими руками

Не каждый счастливый обладатель велосипеда в восторге от необходимости крутить педали и тратить свои силы. Более удобным и менее затратным в силовом отношении является моторизированный велосипед.

Велосипед с мотором от бензопилы своими руками сделать не так сложно, как кажется на первый взгляд. Для этого понадобится:

  • велосипед;
  • пила с мощностью бензомотора не менее 2000 Вт – от этого показателя будет зависеть, сможет ли он тронуться с места. Как показывает практика, мощности двигателя в 2 л.с. вполне достаточно, чтобы мотовелосипед развил скорость до 40 км/ч;
  • резервуар для будущего топливного бачка;
  • тросик от старого велосипеда;
  • рукоятка, чтобы была возможность регулировать дроссельную заслонку;
  • болтовые стяжки, гайки и другие мелкие расходные материалы для создания креплений;
  • соединительные элементы для создания сообщения колес с двигателем.

  • агрегируем приводный вал – снимаем покрышку заднего колеса и ставим покрышку с диаметром до 2,5 см. Эта оснастка поможет принять обороты мотора, и подобно редуктору, снизить число оборотов;
  • электросваркой привариваем подставку из уголков – она поможет установить двигатель от бензопилы;
  • переделка сцепления – можно использовать центробежное от заводской пилы, подсоединив его к колесу;
  • приспосабливаем бензобак – он может расположиться рядом с мотором, или на раме;
  • закрепляем провод от зажигательной системы мотора на одной из рукояток велосипеда;
  • приделывать к ручке газа тросик от карбюратора, чтобы управление дроссельной заслонкой было простым и быстрым;
  • оснащаем мотовелосипед средствами защиты: зеркалами, фонарем, и переходим к испытанию самодельного велосипеда из бензопилы.

Как видим, мотор от бензопилы поставить на велосипед не так и сложно.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

  • мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
  • 2 колеса от старого велосипеда;
  • труба с диаметром 2 см ( металлическая);
  • тросик;
  • велосипедные звездочки; а так же вилки;
  • старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
  • рулевая часть;
  • рычаг газа.

  • варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
  • приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

  • прикручиваем бензобак и аккумулятор;
  • проверяем, чтобы вновь установленные элементы не болтались;
  • изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
  • налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
  • прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Картинг из бензопилы своими руками: пошаговая сборка

Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.

Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.

Подготовительный этап

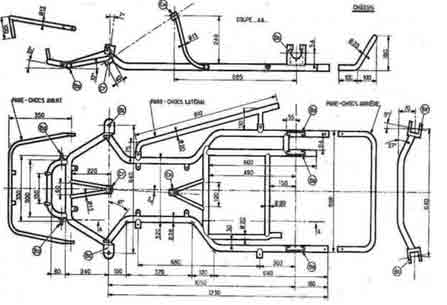

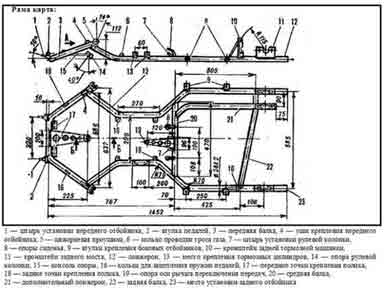

Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;

Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.

Собираем базу конструктива

Это шасси, изготовление которого потребует:

  • квадрат-трубы (до 10 м);
  • стальных труб;
  • толстой стальной пластины;
  • оснастки для закупорки дна;
  • кресла.

Процесс выглядит так:

  • трубы режутся по предложенной схеме и свариваются электросваркой.

  • Вот то, что должно получиться после сварочных работ;

  • передняя ось оснащается заглушками;
  • агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
  • из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
  • сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.

Оборудование картинга мотором

  • снимаем с бензопилы мотор;

  • делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
  • винтами прикручиваем шкив;
  • берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;

  • прилаживаем тормоза – желательно, чтобы торможение распространялось на все 4 колеса. Не забываем о педали тормоза: руками жать на тормоз будет очень неудобно;

  • оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
  • налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
  • контроль надежности сборка и тестирование готового агрегата.

Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

  • самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
  • бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

  • для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
  • прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
  • при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
  • тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

  • двигатель от старой мощной и работающей бензопилы;
  • редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
  • рама квадроцикла – она должна быть более крепкой и устойчивой;
  • водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
  • колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

Источник: http://sadovij-instrument.ru/benzopily/velosiped-moped-karting.html

Велосипед с мотором: подключаем двигатель от бензопилы своими руками

Если вы испытываете тягу к экспериментам и не откажетесь от возможности превратить свой велосипед в самодельный мопед, который может разгоняться до 50 км в час и выше, эта инструкция для вас.

Используя простые запчасти, можно сконструировать велосипед с мотором от бензопилы своими руками. Приступим!

  1. Тщательно осмотрите и проверьте ваш велосипед. Предполагаемая модернизация существенно увеличит нагрузку на все его детали. Поэтому каждая деталь должна быть осмотрена и хорошо смазана. А также проверьте все крепления и лишний раз затяните болты. Помимо конструктивной необходимости, все эти действия являются залогом вашей безопасности.
  2. Вы можете сделать велосипед с двигателем от бензопилы или от триммера (также его называют бензокосой). Если вы раздумываете, как приспособить мотор от бензокосы на велосипед, то здесь нет ничего сложного. Бензокоса подходит для этой конструкции так же, как и бензопила. Если вы выбираете бензопилу, убедитесь, что её мощность составляет не менее 2 кВт. А если у вас имеется триммер, то будет достаточно мощности 1 кВт, поскольку у двигателя бензокосы ниже обороты. Смысл в том, что вы должны добиться достаточной тяги, чтобы двинуться с места. Но при этом более мощный двигатель подразумевает его больший вес. Вам нужно, чтобы вес мотора не превышал 6 кг, иначе велосипед будет ощутимо болтать на дороге.

Двигатель бензокосы на велосипеде

  1. Проверьте двигатель на работоспособность. Велосипед с мотором от бензопилы, конечно, будет громко реветь — полагаем, вы к этому готовы. Не готовы будут, скорее всего, ваши соседи и случайные прохожие. Поэтому рекомендуем проводить свои испытания вдали от человеческого жилья — в лесу, в парке, на просёлочной дороге.

Отдельно уделите внимание проверке состояния бензобака. Бензин не должен выплёскиваться наружу, так как это создаёт опасность возгорания. Двигатель будет находиться позади вас, поэтому следует особо проконтролировать этот момент.

  1. Теперь выясним, как поставить двигатель от бензопилы на велосипед. Необходимо освободить место позади велосипедиста, над задним колесом. Для этого придётся снять крыло. Проще всего применить такую схему: поставить приводной вал, а вместо ведомого вала использовать покрышку. Этот вид привода — самый простой и эффективный, конструкция не потребует использования большого количества деталей. Фрикционный вал будет передавать вращение от двигателя, для этого диаметр вала должен составлять примерно 25 мм.

Двигатель над задним колесом велосипеда

  1. Чтобы установить двигатель на свой велосипед, к рамке, которая находится под сидением, приварите металлическую подставку. Устанавливать мотор нужно по возможности пониже, тогда ваше транспортное средство в движении будет более устойчивым. Закрепить мотор на подставке можно любым способом — болтами, зажимами либо методом приваривания.
  2. Трос для газа и провода, которые позволят принудительно заглушить двигатель, необходимо аккуратно закрепить на раме. Это вопрос комфортной езды и безопасности велосипедиста.
  3. Готово! Можно опробовать ваш новый велосипед с мотором от бензопилы. Следите за давлением в шинах, оно должно составлять не менее 3 атм.

Велосипед с двигателем бензопилы

Существуют ли готовые решения?

Да, всё может быть гораздо проще, если вы приобретёте готовый набор деталей, чтобы сделать велосипед с двигателем от бензопилы. В готовых наборах, помимо самого двигателя, присутствуют все необходимые крепёжные элементы, а также трос газа, рукоятка для управления мощностью, кнопка принудительного глушения двигателя и другие полезные детали.

Заключение

Мечта всех мальчишек, которые ломают голову, как установить двигатель от бензопилы на велосипед, может сбыться и во взрослом возрасте. Теперь у вас есть возможность проявить инженерную смекалку и собрать вышеописанную экзотическую конструкцию, прикрепив к велосипеду мотор от бензопилы своими руками. К тому же это полезное приспособление: на таком транспортном средстве можно без особого напряжения с ветерком доехать до места назначения — на рыбалку, на дачу, в магазин, а главное, расход топлива при этом будет минимальным. И даже если бензин закончится, вы можете добраться до конечной точки своего путешествия традиционным способом — с помощью педалей.

Источник: http://aktsport.ru/velosiped/kak-sdelat-velosiped-s-motorom-benzopilyi.html

Делаем мопед из велосипеда, электромотора или бензопилы

  • Делаем мопед из велосипеда, электромотора или бензопилы
  • Мопед с двигателем на бензине
  • Что нам понадобится
  • Оборудуем раму
  • Делаем шкивы и устанавливаем их
  • Подключение двигателя
  • Сборка мопеда с бензомотором
  • Что нам необходимо
  • Подготавливаем раму
  • Создаем крутящий момент
  • Подключаем двигатель
  • Создаем электро-велосипед
  • Преимущества электрического оборудования
  • Пошаговое руководство для сборки

Казалось бы, абсолютно несовместимые вещи не позволят получить действительно оригинальное изобретение, но на практике это предположение уже не раз опровергалось. В частности, для тех, кто не знает, как можно сделать мопед, имея из подручных средств только велосипед и бензопилу, очень информативной будет данная статья.

Мопед с двигателем на бензине

Если нет желания каждый день заправлять автомобиль, а ездить на велосипеде слишком утомительно, тогда бензиновый самодельный мопед станет идеальным решением вашей проблемы.

Что нам понадобится

В наше время существует множество готовых наборов, которые имеют в своем составе двигатель требуемой мощности и другие детали, необходимые для переделки велосипеда. Покупка такого комплекта – отличный вариант для тех, кто желает стать владельцем велосипеда с мотором, но не имеет возможности своими руками изготовить крепежи или подобрать подходящий двигатель.

Однако бывают ситуации, когда, несмотря на возможные трудности, хочется выполнить всю работу самостоятельно. В таком случае начинать стоит с выбора подходящего силового агрегата, на роль которого может подойти одна из деталей старой и ненужной бытовой утвари. Газонокосилка или бензопила – это наиболее подходящие доноры для пересадки «сердца», но не стоит забывать о мощности каждого такого агрегата. Так, самодельный мопед из велосипеда должен оборудоваться двигателем мощностью 2 л.с. и объемом, не превышающим 50 см3. Более слабый мотор не сможет сдвинуть велосипед с места, и придется некоторое время крутить педали.

Помимо силовой установки, вам также понадобятся и другие детали: аккумулятор, шкивы и шестерни, передаточный ремень (его можно заменить цепью), трос привода и крепежные хомуты. Из инструментов полезными будут отвертки, плоскогубцы, кусачки и другие составляющие набора автомеханика.

Оборудуем раму

Рама велосипеда становится основным местом размещения всех деталей и элементов будущего мопеда. В частности, с помощью крепежных хомутов на ней крепятся двигатель, бензобак и аккумулятор. Наиболее удачный вариант их расположения следующий: аккумулятор – на верхней трубе, двигатель – на стыке нижней передней и подседельной трубы, а бензиновый бачок – непосредственно возле мотора.

Делаем шкивы и устанавливаем их

Следующим шагом на пути создания мопеда своими руками является изготовление шкивов – специальных передаточных узлов, посредством которых усилие мотора будет передаваться на заднее колесо. В качестве необходимых материалов можно использовать небольшие колесики (размером с компакт-диск), дополненные внешним барьером. Обязательное условие при создании шкивов – это прочность используемых деталей и надежность их крепления.

Монтаж указанных деталей на велосипед выполняется в следующей последовательности:

1. Переднее передаточное колесо соединяют с валом двигателя.

2. Второй шкив крепится на втулку заднего колеса велосипеда.

3. Затем на шкивы надевают ремень, устанавливая силу натяжения, как у цепи.

Подключение двигателя

После того, как на велосипед будет установлена трансмиссия, можно переходить к подключению силового агрегата. Для этого его рабочий корпус соединяют с аккумулятором и собирают механизм «зажигания». Мотор, установленный на велосипед, связывают с тормозной ручкой, которая также является неотъемлемой частью сборки мопеда своими руками. Натяжение соединительного тросика нужно выставлять так, чтобы мотор мог свободно заводиться через ручку.

Сборка мопеда с бензомотором

По сравнению с предыдущим вариантом, этот способ позволит получить более «продвинутое» транспортное средство, которое практически полностью соответствует настоящему мопеду.

Что нам необходимо

Для реализации этой задачи вам понадобится сам бензиновый двигатель, запчасти от настоящего мопеда (колеса, амортизаторы, тормоза и выхлопная труба), крепкая, проваренная велосипедная рама и рабочие инструменты (в том числе и сварочный аппарат). Учитывая, что в этом варианте вы собираетесь сделать из велосипеда настоящий мотоцикл, его рама должна обладать соответствующим весом и прочностью. Можно попытаться найти деталь от небольшого мопеда, но если не получится, то сойдет и «скелет» от велосипеда в стиле «Аист» или «Тиса».

Подготавливаем раму

Предположим, вам не удалось найти готовую раму от мопеда, а значит, придется укреплять велосипедную. Для этого понадобится сварочный аппарат и дополнительная труба, которая наваривается на имеющуюся конструкцию, тем самым соединяя сидушку и рулевую часть. Однако надо сказать, что это не единственный возможный способ повышения прочности, а вместо трубы можно использовать железные планки.

Кстати, силовая установка требует отдельного места, и лучшим вариантом будет приваренная металлическая площадка, расположенная в нижней части рамы велосипеда. Мотор и бензобак крепятся к ней при помощи металлических креплений. Аккумулятор лучше разместить поближе к рулю, а к нижней части мотора подсоединить выхлопную трубу.

Создаем крутящий момент

Следующий этап на пути создания электровелика своими руками – это организация системы передачи крутящего момента силового агрегата. Для начала необходимо убрать из велосипедной рамы педали и переднюю звезду. Затем на заднее колесо от мопеда и вал мотора устанавливаются звездочки (звезда располагается на колесе с большим диаметром). После этого заднее колесо надевают на раму и с помощью цепи соединяют звезды.

Подключаем двигатель

Выполнив все вышеописанные действия, остается лишь правильно подключить мотор. Для этого сцепление и дроссельную заслонку нужно соединить с рычагом зажигания посредством приводных тросов. Силу натяжения подбирают так, чтобы мотор сразу смог запуститься и начать раскручивать колесо. Как только вы подключите силовой агрегат, считайте, что у вас уже получилось сделать велосипед на моторе.

Не секрет, что оборудованный двигателем транспорт будет передвигаться быстрее обычного велосипеда, поэтому в целях безопасности стоит установить еще и осветительные приборы, а сам водитель должен использовать шлем, наколенники и специальную обувь. Вот и все. Еще один ответ на вопрос «Как сделать мотовелосипед своими руками?» уже готов.

Создаем электро-велосипед

Если вам не нравится идея использования бензинового двигателя на велосипеде, тогда можно рассмотреть альтернативный вариант усовершенствования данного транспортного средства с применением электрооборудования.

Преимущества электрического оборудования

Появление современных электромобилей позволило человечеству оценить все преимущества данного вида транспорта. Экологичное и экономное авто практически сразу получило всемирную популярность, доступно «рассказав» автолюбителям обо всех привилегиях использования электрических двигателей. Поэтому неудивительно, что многих людей заинтересовал вопрос «как можно сделать из велосипеда электровелосипед?». Электрический двигатель тише работает, не выкидывает в атмосферу вредные выхлопные газы и не так сильно греется, как его бензиновый аналог.

В случае с самодельным электровелосипедом роль двигателя может играть автомобильный стартер, шуроповерт либо любые другие силовые установки, имеющиеся в хозяйстве. Наряду с электромотором, важной составляющей уже переделанного транспортного средства является контроллер (или регулятор), задача которого заключается в разгоне велосипеда-мопеда при оптимальных рабочих режимах силовой установки. Для начала движения, от контролера к двигателю поступает очень маленький ток, благодаря которому мотор начинает плавно вращаться. В ситуации торможения регулятор рекуперирует энергию движения в электрический ток, питающий АКБ. Аккумулятор – практически тот же топливный бак, но намного экологичнее. Зачастую он состоит из матрицы и батарей, подключенных к определенной схеме.

Самый простой самодельный электровелосипед включает в себя только мотор и аккумулятор. После монтажа двигателя, на него можно подавать напряжение при помощи обычного выключателя. Однако следует знать и о непрактичности подобного подхода, ведь, имея мощную силовую установку, стартовать на таком транспортном средстве несколько сложнее, и это может привести к ДТП. Лучше использовать агрегат небольшой мощности, способный обеспечить медленное начало движения, пусть он и не будет разгоняться до серьезных значений.

Пошаговое руководство для сборки

Существует достаточно большое количество способов сборки электровелосипеда, но проще всего подсоединить привод к покрышке. Если у вас был велосипед советской сборки, то вы, наверное, сталкивались с динамогенератором для подключения фары. По такому же принципу выполняется подключение электромотора к колесу. Конечно, при использовании данного способа КПД привода будет очень маленьким, но для испытания транспортного средства на электротяге этого вполне достаточно.

Второй вариант, как сделать хороший электровелосипед своими руками, предусматривает установку дополнительной звезды на левую сторону колеса и монтаж двигателя со звездой на багажнике. Если соединить их цепью, то мы получим простейший цепной привод. Однако, как и в предыдущем варианте, будут присутствовать механические потери, да и внешний вид особой привлекательностью не отличается.

Поэтому есть смысл рассмотреть третий и наиболее подходящий способ переделки обычного велосипеда в электровеловипед. Он предусматривает использование специального мотор-колеса, позволяющего получить электродвигатель на велосипед с отличным эстетическим видом и высоким КПД, что даст возможность своими руками создать уникальное транспортное средство. От обычного колеса мотор-колесо отличается присутствием приводного механизма в центральной части. Оно подключается к блоку управления с помощью проводов и дает возможность создания переднеприводного велосипеда, без изменений классической трансмиссии.

Если есть желание и возможность, можно установить сразу два мотор-колеса. Процесс монтажа предусматривает выполнение следующих действий:

1. На ось каретки монтируют новую звезду и шкив ременной передачи;

2. Затем к подседельной трубе крепят вал с ведущим шкивом;

3. Шкивы соединяют между собой при помощи ремня, а через провода вал подключается к источнику питания;

4. Провода от аккумулятора протягивают к выключателю на руле.

Подводя итог всего вышесказанного, следует отметить, что собрать электровелосипед в стиле «сделай сам» все же можно, но для этого необходимо найти все нужные детали, потратить немного времени и нервов. Сама эксплуатация такого транспортного средства не должна сопровождаться какими-либо трудностями, конечно, если не считать удивленных взглядов прохожих, что, впрочем, скорее комплимент вам.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://webcache.googleusercontent.com/search?q=cache:926qHJ_uZRUJ:https://auto.today/bok/5898-delaem-moped-iz-velosipeda-elektromotora-ili-benzopily1.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%BC%D0%BE%D0%BF%D0%B5%D0%B4+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B&newwindow=1&hl=ru&ct=clnk

Велосипед с мотором: подключаем двигатель от бензопилы своими руками

Если вы испытываете тягу к экспериментам и не откажетесь от возможности превратить свой велосипед в самодельный мопед, который может разгоняться до 50 км в час и выше, эта инструкция для вас.

Используя простые запчасти, можно сконструировать велосипед с мотором от бензопилы своими руками. Приступим!

  1. Тщательно осмотрите и проверьте ваш велосипед. Предполагаемая модернизация существенно увеличит нагрузку на все его детали. Поэтому каждая деталь должна быть осмотрена и хорошо смазана. А также проверьте все крепления и лишний раз затяните болты. Помимо конструктивной необходимости, все эти действия являются залогом вашей безопасности.
  2. Вы можете сделать велосипед с двигателем от бензопилы или от триммера (также его называют бензокосой). Если вы раздумываете, как приспособить мотор от бензокосы на велосипед, то здесь нет ничего сложного. Бензокоса подходит для этой конструкции так же, как и бензопила. Если вы выбираете бензопилу, убедитесь, что её мощность составляет не менее 2 кВт. А если у вас имеется триммер, то будет достаточно мощности 1 кВт, поскольку у двигателя бензокосы ниже обороты. Смысл в том, что вы должны добиться достаточной тяги, чтобы двинуться с места. Но при этом более мощный двигатель подразумевает его больший вес. Вам нужно, чтобы вес мотора не превышал 6 кг, иначе велосипед будет ощутимо болтать на дороге.

Двигатель бензокосы на велосипеде

  1. Проверьте двигатель на работоспособность. Велосипед с мотором от бензопилы, конечно, будет громко реветь — полагаем, вы к этому готовы. Не готовы будут, скорее всего, ваши соседи и случайные прохожие. Поэтому рекомендуем проводить свои испытания вдали от человеческого жилья — в лесу, в парке, на просёлочной дороге.

Отдельно уделите внимание проверке состояния бензобака. Бензин не должен выплёскиваться наружу, так как это создаёт опасность возгорания. Двигатель будет находиться позади вас, поэтому следует особо проконтролировать этот момент.

  1. Теперь выясним, как поставить двигатель от бензопилы на велосипед. Необходимо освободить место позади велосипедиста, над задним колесом. Для этого придётся снять крыло. Проще всего применить такую схему: поставить приводной вал, а вместо ведомого вала использовать покрышку. Этот вид привода — самый простой и эффективный, конструкция не потребует использования большого количества деталей. Фрикционный вал будет передавать вращение от двигателя, для этого диаметр вала должен составлять примерно 25 мм.

Двигатель над задним колесом велосипеда

  1. Чтобы установить двигатель на свой велосипед, к рамке, которая находится под сидением, приварите металлическую подставку. Устанавливать мотор нужно по возможности пониже, тогда ваше транспортное средство в движении будет более устойчивым. Закрепить мотор на подставке можно любым способом — болтами, зажимами либо методом приваривания.
  2. Трос для газа и провода, которые позволят принудительно заглушить двигатель, необходимо аккуратно закрепить на раме. Это вопрос комфортной езды и безопасности велосипедиста.
  3. Готово! Можно опробовать ваш новый велосипед с мотором от бензопилы. Следите за давлением в шинах, оно должно составлять не менее 3 атм.

Велосипед с двигателем бензопилы

Существуют ли готовые решения?

Да, всё может быть гораздо проще, если вы приобретёте готовый набор деталей, чтобы сделать велосипед с двигателем от бензопилы. В готовых наборах, помимо самого двигателя, присутствуют все необходимые крепёжные элементы, а также трос газа, рукоятка для управления мощностью, кнопка принудительного глушения двигателя и другие полезные детали.

Заключение

Мечта всех мальчишек, которые ломают голову, как установить двигатель от бензопилы на велосипед, может сбыться и во взрослом возрасте. Теперь у вас есть возможность проявить инженерную смекалку и собрать вышеописанную экзотическую конструкцию, прикрепив к велосипеду мотор от бензопилы своими руками. К тому же это полезное приспособление: на таком транспортном средстве можно без особого напряжения с ветерком доехать до места назначения — на рыбалку, на дачу, в магазин, а главное, расход топлива при этом будет минимальным. И даже если бензин закончится, вы можете добраться до конечной точки своего путешествия традиционным способом — с помощью педалей.

Источник: http://webcache.googleusercontent.com/search?q=cache:tY9CXM1BKjsJ:http://aktsport.ru/velosiped/kak-sdelat-velosiped-s-motorom-benzopilyi.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%BC%D0%BE%D0%BF%D0%B5%D0%B4+%D0%B8%D0%B7+%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B&newwindow=1&hl=ru&ct=clnk

Смотрите также:
03.11.2018

Как своими руками доработать велосипед, оснастив его мотором от бензопилы Загоревшись идеей, сделать велосипед с мотором от бензопилы, можно действительно создать что-то необыкновенное и уникальное. Правда, придется заранее настроить себя на терпение, ведь изготовить...

Самодельный трицикл
03.11.2018

САМОДЕЛКИН ДРУГ Самодельный трицикл на базе мотоцикла Минск Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим самодельный трицикл созданный на базе Советского мотоцикла легкого класса типа «Минск» Пошаговые фото сборки и описание прилагается.

03.11.2018

Что такое Дрифт Трайк и для чего он нужен Drift Trike это новый вид техники, который используется для дрифтинга. Он представляет собой увеличенный трехколесный велосипед, у которого переднее колесо почти в три раза больше задних. Часто используют колесо от велосипеда...

Комментарии

Комментирование отключено.
