Постройка трайка своими руками (48 фото)

Постройка эксклюзивного трайка из старого запорожца своими руками!

Все началось в сентябре 2003 года. В Крыму, гуляя по вечерней набережной я наткнулся на бородатого паренягу, который предлагал за 10 гривен сфотографироваться на чудо-самодвижещемся аппарате желтого цвета. Минут десять не мог оторвать от него (трайка) глаз. С тех пор аппарат этот запал мне в душу. Когда вернулся домой, покопался в интернете, прикинул, сколько может стоить подобная техника и понял, что не потяну таких расходов. А весной 2004 года купил себе мотоцикл. Отьездил на нем сезон. А в сентябре, занимаясь поиском запчастей для своего мотика наткнулся в интернете на статью Палыча о постройке трайка.

Через неделю я уже разбирал на запчасти купленый запорожец. Снял с него двигатель с коробкой, заднюю подвеску, проводку, сидушки и все, что связано с тормозами и сцеплением. Остальное выбросил. Притащил все это в гараж и долго ходил вокруг этой кучи старого железа и думал,с чего начать. Думал не долго, недели две. Потом раздобыл кучу разных труб, швеллеров и работа закипела. На РМЗ изготовлены переходники крепления задних колес. Из кусков швеллера сварена задняя часть рамы. К ней прикрутили задние рычаги и повешали двигатель. Потом ко всему этому прикрутили задние колеса. Задняя часть готова. Дальше-больше.

По моим эскизам на РМЗ изготовили элементы передней вилки -траверсы, крепления руля. Все тщательно отполировали и захромировали. Фары, ручки на руль, передний тормоз, воздушный сигнал и приборы купил в Китае. Руль загнули сами из нержавеющей трубы. Оставалось соединить заднюю часть трайка с передней вилкой. Вот тут пришлось пораскинуть мозгами. Перепробывали много вариантов. То слабовасто получалось, то великовасто. Наконец после долгих мучений и экспериментов удалось изобразить нечто похожее на раму. Теперь наш трайк катался по гаражу на трех колесах. Оставалось навести красоту, сделать проводку, тормоза и сцепление. Начали с сидений. Согнули из водопроводных труб каркасы. Поролон взяли от запорожских сидушек. Потом все это увезли в Китай и обтянули кожей. Натуральной. Наверное больше всего пришлось повозиться с баком. Целиком он в гальваническую ванну не влазил. Пришлось отпиливать половинки, хромировать их по отдельности а затем приваривать обратно. Закончили оформление бака самодельной панелью приборов а-ля харлей, в которую вставили указатель топлива и температуры двигателя от ВАЗовской четверки и еще пару лампочек. Бак получился бутафорский. Настоящий бак стоит под пассажирским сиденьем. Он от ВАЗ-2108 с приваренной к нему хромированной горловиной от Запорожки. Задние крылья тоже самодельные, свареные из нержавейки и отполорованые. Потом откапиталали движок. И вот вечером 30 марта 2005 года трайк впервые своим ходом выехал из ворот гаража. Ощущение было непередаваемое. Все работало, все включалось и переключалось. Моей радости не было предела. На все строительство ушло 7 месяцев.

А это два донора на два трайка.Заранее прошу прощения за качество фотографии.В ту пору с цифровыми фотоаппаратами были проблемы

Мотор с рычагами и колесами.Захромировал крышки клапанов.

Источник: http://fishki.net/auto/139348-postrojka-trajka-svoimi-rukami-48-foto.html

Дрифт Трайк своими руками: подробное описание с фото

Постройка самодельного Дрифт Трайка своими руками: фото, размеры, подробное описание, также видео изготовления Трайка.

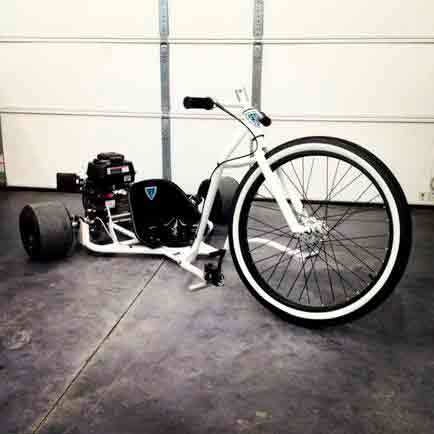

Drift Trike — трехколесное транспортное средство с двигателем от мото техники, применяется для езды с дрифтом на площадках с твёрдым покрытием и ровной поверхностью.

Решили собрать Дрифт Трайк для покатушек, для постройки самоделки понадобились материалы:

  • Китайский мотор LIFAN мощностью — 8 л.с. с понижающим редуктором и центробежным сцеплением.
  • Труба сечением 25 мм с толщиной стенки 2 мм.
  • Переднее колесо 26-е от горного велосипеда с дорожной резиной.
  • Руль, вынос и рулевая тоже от велосипеда.
  • Сидение купили в интернете.
  • Задняя ось вместе с колесами от б/у карта.
  • Подшипники UCP206 (для задней оси).

Первым делом сварили трубчатую раму. Стапеля у нас не было, поэтому чтобы выставить геометрию были использованы тонкие стальные прутики.

После того как геометрия выставлена, прутики заменялись на трубы, и так шаг за шагом, пока не получится симметричная и ровная конструкция. Рулевой стакан был изготовлен самостоятельно, видел что их отрезают от поломанных рам, у нас ни поломанной стальной рамы, ни желания таким заниматься не было. На самом деле ничего сложного, магия вальцевания молотком и все стоит и держится как нужно.


Больше всего проблем вызвал угол атаки вилки, его нужно выставить сразу, так как на рулевом стакане сходятся две длинные продольные трубы, которые и есть основой рамы. Понятно, что можно потом отрезать и приварить под другим углом, но вот согнуть эти две трубы по другому уже не выйдет, если к ним приварить другие элементы конструкции. В общем нужно следить за клиренсом и параллельностью нижних труб к земле.
Мотор и ось мы прикрепили к уголкам, так как у них есть плоскость и достаточная жесткость. Также в уголках были сделаны прорези, по типу салазки, для регулировки натяжения цепи мотором.

По началу все трубы были прихвачены парой точек. После проверки геометрии, сравнения ее со своими массогабаритными показателями и проверки того, что все навесное становится как нужно, уже было все надежно обварено со всех сторон. Больше всего времени занимали именно примерки и подгонки, так как в целом конструкция не очень сложная. Всего на весь трайк ушло 8 метров трубы.


Двигатель мы достали из коробки, прикрутили к нему редуктор и заполнили емкости маслом, после чего завели на коленке и оставили «обкатываться». Там не было никаких подводных каменей вообще. Двигатель 4-х тактный, поэтому масло и топливо заливаются отдельно. Так же в редуктор было залито масло отдельно, по рекомендации завода изготовителя.


Управление дросселем с завода организовано на корпусе двигателя и оно подразумевает постоянный режим работы. Т.е. регулируется ползунком, и этот ползунок фиксируется отсутствием пружины. Мы добавили пружину и слегка отпустили фиксирующую ось гайку. Кстати место под пружинки и специальный упор, чтоб завести трос дистанционного управления тоже были с завода.

Теперь об органах управления, по началу мы думали газовать ручкой от велосипедных тормозов. Самый длинный трос, который мы нашли в веломагазине (2м) оказался все же короткий и мы приколхозили проволоку от сварочника. Для первого выезда было норм, но неожиданное отсутствие возможности сбросить газ, сразу же заставило сделать упоры на раме, чтобы использовать трос из двух частей. Сразу же ручка была заменена на ручку газа от мопеда.

Важный совет, не ставить крутилку газа и ручку тормоза на одну сторону руля, очень не удобно и пару раз бывало так, что неопытный райдер газовал и тормозил одновременно.

Связка мотор-редуктор работают очень просто, наваливаешь газ, мотор раскручивается и срабатывает центробежное сцепление, после чего трайк начинает ехать.


По поводу езды. Без пары пластиковых труб ездить на нем невозможно, совсем. И руль и тормоза никак не помогут управлять трайком, так что сразу ищите большие пластиковые трубы. Связано это с тем, что на задней оси нет дифференциала, а площадь соприкосновения задних колес значительно превышает площадь соприкосновения с землей переднего колеса. Вот кстати и основная причина, почему нужно фэт колесо. Координально оно ситуацию не исправит, но трайк должен стать стабильней. Диаметр колеса от трайка 28см, труба вам нужна примерно такого размера. Мы за 3 полноценных вечера покатушек не вытерли пока и на 10% наши трубы, так что думаю пары образков вам хватит.

Возможно, мы не угадали с углом установки переднего колеса и нужно его сделать чуть более тупым, так как не сразу получается почувствовать грань перед разворотом. Ну и плавность реакции трайка на действия пилота тоже могла бы быть чуточку получше, так что сразу учитывайте этот момент, если будете повторять наш небольшой путь.
Скорости, на которых происходит весь фан, не большие, так что можно смело давать кататься женам и детям. Единственное что мы еще добавим это бампера, как на картах, на всякий случай.


В целом это реально фановая штука. Настроение подымается у любого человека. Не сказал бы, что это один в один как на машине, но физика процесса в любом случае похожа и это просто весело при этом намного дешевле и безопасней.
На постройку трайка ушло полноценных 2 дня по 10 часов. Нас было четверо, но работал, как это водится, в основном один.

Видео о постройке самодельного Дрифт Трайка.

Источник: http://fotostroy.ru/drift-traik-svoimi-rykami-podrobnoe-opisanie-s-foto.html

Велосипеды для дрифта и их отличия

Странно, что до сих пор есть люди, ничего не слышавшие о велосипедах для дрифта. Ещё в прошлом веке получил большую популярность такой экстремальный вид спорта, как дрифт. По факту, дрифт — это контролируемый занос. Наиболее доступный транспорт для управляемого заноса — это велосипед. Но не простой велосипед, а специальный трайк, называемый во всем мире drift trike. Молодые люди в Новой Зеландии, Европе, Америке собираются вместе, чтобы посостязаться в мастерстве, поделиться новыми трюками, повеселиться с друзьями.

Велосипед для дрифта имеет три колеса, но он не является детской игрушкой. Транспорт для дрифта очень опасен и требует долгих навыков и мастерства вождения.

Особенности конструкции

Главная особенность дрифт трайков — их уникальность. Очень часто велосипеды для дрифта придумывают и изготавливают лично любители экстрима.

Транспорт для дрифта довольно-таки необычный.

  1. Как правило, переднее колесо устанавливается небольшого диаметра – 20 дюймов, такое, как на моделях BMX для триала.
  2. Два задних колеса имеют в шесть раз меньший размер, в сравнении с передним. Их ширина может превышать максимум в два раза диаметр. Самое главное в том, что они изготавливаются из твердого и гладкого материала. Резиновые покрышки на задние катки никто из дрифтеров не одевает.
  3. Гонщик сидит очень низко в широком кресле. Каждый спортсмен лично выбирает себе удобное посадочное место. За рулём самодельного байка комфортно сидеть и на автомобильной покрышке.
  4. Для поставки ног ставятся опоры на передней вилке, ближе к оси колеса. Как можно понять, через эти рычаги ногами тоже можно управлять рулём.

Педали не нужны

Мало кто видел настоящий трёхколёсный трайк на дороге, поэтому большинство не знает, как он выглядит. Для данного транспортного средства педали абсолютно не нужны. Всё удовольствие от дрифта гонщики получают на спуске с горки. Тогда как для подъёма в горку разумно будет воспользоваться помощью автомобиля. Например, как лихачи из американского городка зацепились за свой фургон.

Крутя педали на трёхколёсном велосипеде, можно разогнаться до очень маленькой скорости — не более 25 км/ч. Тогда как наиболее захватывающие трюки на трайке выполняются при скорости более 60 км/ч. Экстремалы на трассе с оживленным движением вращаются, как юла, заваливаются на бок, лихо рисуют змейку на дорожном полотне.

Дрифт-машины с двигателем

Зачастую заводской сборки велосипед для дрифта — это сравнительно дорогое удовольствие. Особенно если учесть, что есть трайки с приводом от двигателя.

Машину под названием Big Wheel Drift Trike производит американская компания SFD Industries, специализирующаяся на производстве автозапчастей. Этот аппарат снабжён компактным бензиновым мотором мощностью в 6,5 л.с. У него спереди стоит 26-дюймовое колесо, а сзади имеются два колёсика по 3,5 дюйма. На задние колеса надеты сменные пластмассовые трубки, чтобы сами катки не стирались при скольжении.

Стоимость трайка с двигателем равняется 2000 долларов. За доплату в 200 долларов могут поставить более мощный мотор. Плюс ещё 200 долларов, и вам поменяют дроссельную систему.

Отношение закона к причуде

Интересно, что в российском законодательстве трайк для дрифта относится к обычным велосипедам. В правилах дорожного движения различие между трёхколёсными велосипедами и более распространёнными двухколёсными не устанавливается. Следовательно, никакая регистрация и права на него не нужны.

Стоит заметить, что дрифт на велосипеде – очень опасное развлечение. Зачастую любители экстрима гоняют по дорогам с открытым движением автомобилей. В то время как спортсмены организуют свои соревнования на заранее закрытых асфальтированных трассах.

В Америке очень часто дрифтеров на велосипедах гоняет дорожная полиция, в чём можно убедиться, просмотрев первые полминуты видеоролика.

Самодельный дрифт трайк

Для начала нужно иметь велосипед, который не жалко пустить под пилу. К тому же, выбор велосипеда под разборку ограничивается моделями с небольшими колесами диаметром около 20 дюймов. Подойдёт как детский велосипед, так и BMX — байк для мотокросса. Для изготовления самодельного транспорта для дрифта берут за основу старую, но крепкую лошадку «Кама». У этого велосипеда достаточно крепкая центральная труба рамы, чтобы приварить к ней нестандартное заднее шасси.

Переднее колесо, вилка вместе с рулём, втулка руля, то есть вся передняя часть, вплоть до кареточного узла, используется в первоначальном виде. Подседельная труба, верхние задние перья отрезаются под корень. В самом простом варианте оставляют сзади на своём месте нижние перья. На них укладывают основу из фанеры для сидения. Очевидно, что такая пит-стоповая самоделка не отличается хорошей прочностью.

По-хорошему, задний мост должен иметь двойной запас прочности, чтобы выдержать вес вашего тела при динамических нагрузках. Для сборки надёжной рамы понадобятся трубы диаметром 18 и 32 мм.

В интернете из множества всевозможных конструкций трайков можно выбрать ту, которая наиболее понравится вам. Начерченный чертёж в масштабе 1:1 облегчит вам сборку рамы. По разложенному на полу чертежу, как по эскизу, удобно собирать отдельные элементы конструкции.
Люди с хорошим глазомером могут проигнорировать этот пункт.

Неплохо бы иметь трубогиб. При помощи его легче собрать необычный велосипед своими руками. Можно, конечно же, не усложнять работу, а собрать заднюю раму багги из прямых труб. Но если есть трубогиб, то можно изогнуть трубы для более совершенной рамы, например, сделать дуги в углах для укрепления конструкции. Из инструментов ещё, в любом случае, понадобится сварочный аппарат.

После окончания сварочных работ нужно примерять на готовый каркас два маленьких колеса. Их можно взять готовые, например, от тележки, или вырезать из деревянных брусков. Размеры колёсиков выбираются следующие: ширина – 3,5 дюйма, диаметр приблизительно такой же. Чтобы задние катки лучше скользили, на них надевается отрезок поливинилхлоридной водопроводной трубы большого диаметра.

Для упора ног проще всего накрутить пэги на ось переднего колеса, а можно приварить два куска трубы на перья вилки. В общем, работа творческая и, определённо, увлекательная.

После сборки заднего шасси можно установить удобное сидение, в качестве которого может служить пластмассовый стул или маленькое кресло. Можно обойтись и автомобильной покрышкой, как это сделал юный изобретатель из Липецка.

После тестовых заездов исправляем мелкие погрешности, точнее сказать, подгоняем трайк под себя. Если нужно, обтачиваем сварочные швы и в финале окрашиваем.

Первый свалом

Когда трайк готов, хочется получить от него максимальное удовольствие. Как бы вам ни было невтерпёж прокатиться, представьте, что может произойти при въезде на нём в выбоину. Всегда при вскакивании в яму дрифт байк переворачивается. Без экипировки при падении на высокой скорости ездок стирается об асфальт, как ластик. Безопасно дрифтить на велосипеде можно лишь по знакомой дороге и в мотоциклетной защите.

Надо предупредить, что остаться незамеченным на диковинной штуке вам не удастся. Кто-то будет скромно засматриваться, некоторые будут похвально кричать, некто будет смеяться и крутить пальцем у виска. Катайтесь и будьте в центре внимания!

Источник: http://velofans.ru/raznoe/velosipedy-drifta-otlichiya

Велосипеды для дрифта и их отличия

Странно, что до сих пор есть люди, ничего не слышавшие о велосипедах для дрифта. Ещё в прошлом веке получил большую популярность такой экстремальный вид спорта, как дрифт. По факту, дрифт — это контролируемый занос. Наиболее доступный транспорт для управляемого заноса — это велосипед. Но не простой велосипед, а специальный трайк, называемый во всем мире drift trike. Молодые люди в Новой Зеландии, Европе, Америке собираются вместе, чтобы посостязаться в мастерстве, поделиться новыми трюками, повеселиться с друзьями.

Велосипед для дрифта имеет три колеса, но он не является детской игрушкой. Транспорт для дрифта очень опасен и требует долгих навыков и мастерства вождения.

Особенности конструкции

Главная особенность дрифт трайков — их уникальность. Очень часто велосипеды для дрифта придумывают и изготавливают лично любители экстрима.

Транспорт для дрифта довольно-таки необычный.

  1. Как правило, переднее колесо устанавливается небольшого диаметра – 20 дюймов, такое, как на моделях BMX для триала.
  2. Два задних колеса имеют в шесть раз меньший размер, в сравнении с передним. Их ширина может превышать максимум в два раза диаметр. Самое главное в том, что они изготавливаются из твердого и гладкого материала. Резиновые покрышки на задние катки никто из дрифтеров не одевает.
  3. Гонщик сидит очень низко в широком кресле. Каждый спортсмен лично выбирает себе удобное посадочное место. За рулём самодельного байка комфортно сидеть и на автомобильной покрышке.
  4. Для поставки ног ставятся опоры на передней вилке, ближе к оси колеса. Как можно понять, через эти рычаги ногами тоже можно управлять рулём.

Педали не нужны

Мало кто видел настоящий трёхколёсный трайк на дороге, поэтому большинство не знает, как он выглядит. Для данного транспортного средства педали абсолютно не нужны. Всё удовольствие от дрифта гонщики получают на спуске с горки. Тогда как для подъёма в горку разумно будет воспользоваться помощью автомобиля. Например, как лихачи из американского городка зацепились за свой фургон.

Крутя педали на трёхколёсном велосипеде, можно разогнаться до очень маленькой скорости — не более 25 км/ч. Тогда как наиболее захватывающие трюки на трайке выполняются при скорости более 60 км/ч. Экстремалы на трассе с оживленным движением вращаются, как юла, заваливаются на бок, лихо рисуют змейку на дорожном полотне.

Дрифт-машины с двигателем

Зачастую заводской сборки велосипед для дрифта — это сравнительно дорогое удовольствие. Особенно если учесть, что есть трайки с приводом от двигателя.

Машину под названием Big Wheel Drift Trike производит американская компания SFD Industries, специализирующаяся на производстве автозапчастей. Этот аппарат снабжён компактным бензиновым мотором мощностью в 6,5 л.с. У него спереди стоит 26-дюймовое колесо, а сзади имеются два колёсика по 3,5 дюйма. На задние колеса надеты сменные пластмассовые трубки, чтобы сами катки не стирались при скольжении.

Стоимость трайка с двигателем равняется 2000 долларов. За доплату в 200 долларов могут поставить более мощный мотор. Плюс ещё 200 долларов, и вам поменяют дроссельную систему.

Отношение закона к причуде

Интересно, что в российском законодательстве трайк для дрифта относится к обычным велосипедам. В правилах дорожного движения различие между трёхколёсными велосипедами и более распространёнными двухколёсными не устанавливается. Следовательно, никакая регистрация и права на него не нужны.

Стоит заметить, что дрифт на велосипеде – очень опасное развлечение. Зачастую любители экстрима гоняют по дорогам с открытым движением автомобилей. В то время как спортсмены организуют свои соревнования на заранее закрытых асфальтированных трассах.

В Америке очень часто дрифтеров на велосипедах гоняет дорожная полиция, в чём можно убедиться, просмотрев первые полминуты видеоролика.

Самодельный дрифт трайк

Для начала нужно иметь велосипед, который не жалко пустить под пилу. К тому же, выбор велосипеда под разборку ограничивается моделями с небольшими колесами диаметром около 20 дюймов. Подойдёт как детский велосипед, так и BMX — байк для мотокросса. Для изготовления самодельного транспорта для дрифта берут за основу старую, но крепкую лошадку «Кама». У этого велосипеда достаточно крепкая центральная труба рамы, чтобы приварить к ней нестандартное заднее шасси.

Переднее колесо, вилка вместе с рулём, втулка руля, то есть вся передняя часть, вплоть до кареточного узла, используется в первоначальном виде. Подседельная труба, верхние задние перья отрезаются под корень. В самом простом варианте оставляют сзади на своём месте нижние перья. На них укладывают основу из фанеры для сидения. Очевидно, что такая пит-стоповая самоделка не отличается хорошей прочностью.

По-хорошему, задний мост должен иметь двойной запас прочности, чтобы выдержать вес вашего тела при динамических нагрузках. Для сборки надёжной рамы понадобятся трубы диаметром 18 и 32 мм.

В интернете из множества всевозможных конструкций трайков можно выбрать ту, которая наиболее понравится вам. Начерченный чертёж в масштабе 1:1 облегчит вам сборку рамы. По разложенному на полу чертежу, как по эскизу, удобно собирать отдельные элементы конструкции.
Люди с хорошим глазомером могут проигнорировать этот пункт.

Неплохо бы иметь трубогиб. При помощи его легче собрать необычный велосипед своими руками. Можно, конечно же, не усложнять работу, а собрать заднюю раму багги из прямых труб. Но если есть трубогиб, то можно изогнуть трубы для более совершенной рамы, например, сделать дуги в углах для укрепления конструкции. Из инструментов ещё, в любом случае, понадобится сварочный аппарат.

После окончания сварочных работ нужно примерять на готовый каркас два маленьких колеса. Их можно взять готовые, например, от тележки, или вырезать из деревянных брусков. Размеры колёсиков выбираются следующие: ширина – 3,5 дюйма, диаметр приблизительно такой же. Чтобы задние катки лучше скользили, на них надевается отрезок поливинилхлоридной водопроводной трубы большого диаметра.

Для упора ног проще всего накрутить пэги на ось переднего колеса, а можно приварить два куска трубы на перья вилки. В общем, работа творческая и, определённо, увлекательная.

После сборки заднего шасси можно установить удобное сидение, в качестве которого может служить пластмассовый стул или маленькое кресло. Можно обойтись и автомобильной покрышкой, как это сделал юный изобретатель из Липецка.

После тестовых заездов исправляем мелкие погрешности, точнее сказать, подгоняем трайк под себя. Если нужно, обтачиваем сварочные швы и в финале окрашиваем.

Первый свалом

Когда трайк готов, хочется получить от него максимальное удовольствие. Как бы вам ни было невтерпёж прокатиться, представьте, что может произойти при въезде на нём в выбоину. Всегда при вскакивании в яму дрифт байк переворачивается. Без экипировки при падении на высокой скорости ездок стирается об асфальт, как ластик. Безопасно дрифтить на велосипеде можно лишь по знакомой дороге и в мотоциклетной защите.

Надо предупредить, что остаться незамеченным на диковинной штуке вам не удастся. Кто-то будет скромно засматриваться, некоторые будут похвально кричать, некто будет смеяться и крутить пальцем у виска. Катайтесь и будьте в центре внимания!

Источник: http://webcache.googleusercontent.com/search?q=cache:l8GjhWYFPpkJ:http://velofans.ru/raznoe/velosipedy-drifta-otlichiya%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%94%D1%80%D0%B8%D1%84%D1%82+%D0%A2%D1%80%D0%B0%D0%B9%D0%BA&newwindow=1&hl=ru&ct=clnk

Дрифт Трайк своими руками: подробное описание с фото

Постройка самодельного Дрифт Трайка своими руками: фото, размеры, подробное описание, также видео изготовления Трайка.

Drift Trike — трехколесное транспортное средство с двигателем от мото техники, применяется для езды с дрифтом на площадках с твёрдым покрытием и ровной поверхностью.

Решили собрать Дрифт Трайк для покатушек, для постройки самоделки понадобились материалы:

  • Китайский мотор LIFAN мощностью — 8 л.с. с понижающим редуктором и центробежным сцеплением.
  • Труба сечением 25 мм с толщиной стенки 2 мм.
  • Переднее колесо 26-е от горного велосипеда с дорожной резиной.
  • Руль, вынос и рулевая тоже от велосипеда.
  • Сидение купили в интернете.
  • Задняя ось вместе с колесами от б/у карта.
  • Подшипники UCP206 (для задней оси).

Первым делом сварили трубчатую раму. Стапеля у нас не было, поэтому чтобы выставить геометрию были использованы тонкие стальные прутики.

После того как геометрия выставлена, прутики заменялись на трубы, и так шаг за шагом, пока не получится симметричная и ровная конструкция. Рулевой стакан был изготовлен самостоятельно, видел что их отрезают от поломанных рам, у нас ни поломанной стальной рамы, ни желания таким заниматься не было. На самом деле ничего сложного, магия вальцевания молотком и все стоит и держится как нужно.

Больше всего проблем вызвал угол атаки вилки, его нужно выставить сразу, так как на рулевом стакане сходятся две длинные продольные трубы, которые и есть основой рамы. Понятно, что можно потом отрезать и приварить под другим углом, но вот согнуть эти две трубы по другому уже не выйдет, если к ним приварить другие элементы конструкции. В общем нужно следить за клиренсом и параллельностью нижних труб к земле.
Мотор и ось мы прикрепили к уголкам, так как у них есть плоскость и достаточная жесткость. Также в уголках были сделаны прорези, по типу салазки, для регулировки натяжения цепи мотором.

По началу все трубы были прихвачены парой точек. После проверки геометрии, сравнения ее со своими массогабаритными показателями и проверки того, что все навесное становится как нужно, уже было все надежно обварено со всех сторон. Больше всего времени занимали именно примерки и подгонки, так как в целом конструкция не очень сложная. Всего на весь трайк ушло 8 метров трубы.

Двигатель мы достали из коробки, прикрутили к нему редуктор и заполнили емкости маслом, после чего завели на коленке и оставили «обкатываться». Там не было никаких подводных каменей вообще. Двигатель 4-х тактный, поэтому масло и топливо заливаются отдельно. Так же в редуктор было залито масло отдельно, по рекомендации завода изготовителя.

Управление дросселем с завода организовано на корпусе двигателя и оно подразумевает постоянный режим работы. Т.е. регулируется ползунком, и этот ползунок фиксируется отсутствием пружины. Мы добавили пружину и слегка отпустили фиксирующую ось гайку. Кстати место под пружинки и специальный упор, чтоб завести трос дистанционного управления тоже были с завода.

Теперь об органах управления, по началу мы думали газовать ручкой от велосипедных тормозов. Самый длинный трос, который мы нашли в веломагазине (2м) оказался все же короткий и мы приколхозили проволоку от сварочника. Для первого выезда было норм, но неожиданное отсутствие возможности сбросить газ, сразу же заставило сделать упоры на раме, чтобы использовать трос из двух частей. Сразу же ручка была заменена на ручку газа от мопеда.

Важный совет, не ставить крутилку газа и ручку тормоза на одну сторону руля, очень не удобно и пару раз бывало так, что неопытный райдер газовал и тормозил одновременно.

Связка мотор-редуктор работают очень просто, наваливаешь газ, мотор раскручивается и срабатывает центробежное сцепление, после чего трайк начинает ехать.

По поводу езды. Без пары пластиковых труб ездить на нем невозможно, совсем. И руль и тормоза никак не помогут управлять трайком, так что сразу ищите большие пластиковые трубы. Связано это с тем, что на задней оси нет дифференциала, а площадь соприкосновения задних колес значительно превышает площадь соприкосновения с землей переднего колеса. Вот кстати и основная причина, почему нужно фэт колесо. Координально оно ситуацию не исправит, но трайк должен стать стабильней. Диаметр колеса от трайка 28см, труба вам нужна примерно такого размера. Мы за 3 полноценных вечера покатушек не вытерли пока и на 10% наши трубы, так что думаю пары образков вам хватит.

Возможно, мы не угадали с углом установки переднего колеса и нужно его сделать чуть более тупым, так как не сразу получается почувствовать грань перед разворотом. Ну и плавность реакции трайка на действия пилота тоже могла бы быть чуточку получше, так что сразу учитывайте этот момент, если будете повторять наш небольшой путь.
Скорости, на которых происходит весь фан, не большие, так что можно смело давать кататься женам и детям. Единственное что мы еще добавим это бампера, как на картах, на всякий случай.

В целом это реально фановая штука. Настроение подымается у любого человека. Не сказал бы, что это один в один как на машине, но физика процесса в любом случае похожа и это просто весело при этом намного дешевле и безопасней.
На постройку трайка ушло полноценных 2 дня по 10 часов. Нас было четверо, но работал, как это водится, в основном один.

Видео о постройке самодельного Дрифт Трайка.

Источник: http://webcache.googleusercontent.com/search?q=cache:yaNB7YbwN0QJ:http://fotostroy.ru/drift-traik-svoimi-rykami-podrobnoe-opisanie-s-foto.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%94%D1%80%D0%B8%D1%84%D1%82+%D0%A2%D1%80%D0%B0%D0%B9%D0%BA&newwindow=1&hl=ru&ct=clnk

Постройка трайка своими руками (48 фото)

Постройка эксклюзивного трайка из старого запорожца своими руками!

Все началось в сентябре 2003 года. В Крыму, гуляя по вечерней набережной я наткнулся на бородатого паренягу, который предлагал за 10 гривен сфотографироваться на чудо-самодвижещемся аппарате желтого цвета. Минут десять не мог оторвать от него (трайка) глаз. С тех пор аппарат этот запал мне в душу. Когда вернулся домой, покопался в интернете, прикинул, сколько может стоить подобная техника и понял, что не потяну таких расходов. А весной 2004 года купил себе мотоцикл. Отьездил на нем сезон. А в сентябре, занимаясь поиском запчастей для своего мотика наткнулся в интернете на статью Палыча о постройке трайка.

Через неделю я уже разбирал на запчасти купленый запорожец. Снял с него двигатель с коробкой, заднюю подвеску, проводку, сидушки и все, что связано с тормозами и сцеплением. Остальное выбросил. Притащил все это в гараж и долго ходил вокруг этой кучи старого железа и думал,с чего начать. Думал не долго, недели две. Потом раздобыл кучу разных труб, швеллеров и работа закипела. На РМЗ изготовлены переходники крепления задних колес. Из кусков швеллера сварена задняя часть рамы. К ней прикрутили задние рычаги и повешали двигатель. Потом ко всему этому прикрутили задние колеса. Задняя часть готова. Дальше-больше.

По моим эскизам на РМЗ изготовили элементы передней вилки -траверсы, крепления руля. Все тщательно отполировали и захромировали. Фары, ручки на руль, передний тормоз, воздушный сигнал и приборы купил в Китае. Руль загнули сами из нержавеющей трубы. Оставалось соединить заднюю часть трайка с передней вилкой. Вот тут пришлось пораскинуть мозгами. Перепробывали много вариантов. То слабовасто получалось, то великовасто. Наконец после долгих мучений и экспериментов удалось изобразить нечто похожее на раму. Теперь наш трайк катался по гаражу на трех колесах. Оставалось навести красоту, сделать проводку, тормоза и сцепление. Начали с сидений. Согнули из водопроводных труб каркасы. Поролон взяли от запорожских сидушек. Потом все это увезли в Китай и обтянули кожей. Натуральной. Наверное больше всего пришлось повозиться с баком. Целиком он в гальваническую ванну не влазил. Пришлось отпиливать половинки, хромировать их по отдельности а затем приваривать обратно. Закончили оформление бака самодельной панелью приборов а-ля харлей, в которую вставили указатель топлива и температуры двигателя от ВАЗовской четверки и еще пару лампочек. Бак получился бутафорский. Настоящий бак стоит под пассажирским сиденьем. Он от ВАЗ-2108 с приваренной к нему хромированной горловиной от Запорожки. Задние крылья тоже самодельные, свареные из нержавейки и отполорованые. Потом откапиталали движок. И вот вечером 30 марта 2005 года трайк впервые своим ходом выехал из ворот гаража. Ощущение было непередаваемое. Все работало, все включалось и переключалось. Моей радости не было предела. На все строительство ушло 7 месяцев.

А это два донора на два трайка.Заранее прошу прощения за качество фотографии.В ту пору с цифровыми фотоаппаратами были проблемы

Мотор с рычагами и колесами.Захромировал крышки клапанов.

Источник: http://webcache.googleusercontent.com/search?q=cache:nKnn0VE_-6cJ:https://fishki.net/auto/139348-postrojka-trajka-svoimi-rukami-48-foto.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D0%94%D1%80%D0%B8%D1%84%D1%82+%D0%A2%D1%80%D0%B0%D0%B9%D0%BA&newwindow=1&hl=ru&ct=clnk

Autoisauto.ru

Дрифт трайк с двигателем

Один из видов экстремального спорта называется дрифт трайк. Он не слишком распространён и является достаточно опасным направлением экстремальной езды.

Дрифт трайк используется для управляемого заноса – дрифта. Чаще всего для этого дрифт трайк производит спуск с горки. На гору подъем осуществляется с помощью автомобиля. Для осуществления разного рода скольжений, поворотов и других элементов вождения необходима скорость около 60 км/ч. Качественные модели дрифт трайков от известных производителей стоят дорого, поэтому многие изготавливают дрифт трайк своими руками.

Чем же отличаются велосипеды для дрифт трайка от обычных велосипедов? Прежде всего, очень низкой посадкой сидения и трехколёсной компоновкой. Эта необычная конструкция используется только для управляемого заноса – дрифта. К особенностям дрифт трайков также относятся небольшое по сравнению с обычными велосипедами переднее колесо, его диаметр составляет около двадцати дюймов.

Задние колёса в диаметре намного меньше переднего, раз в шесть. Они могут быть достаточно широкими, и их ширина может превышать их диаметр примерно в два раза. Стоит отметить также, что на задние колеса не одевают резиновые покрышки, а сами они выполнены из твёрдого и гладкого материала. Педали для этого вида велосипедов не являются обязательным элементом, поэтому вместо них для опоры ног могут использоваться специальные подставки на вилке или снизу рамы.

Дрифт трайки можно условно разделить на две группы: без двигателя и с двигателем. Первые можно транспортировать на гору с помощью автомобиля или своими силами, а далее уже с горы они спускаются самостоятельно. Дрифт трайки с двигателем обеспечивают большую свободу действий и позволяют перемещаться без помощи автомобиля. Для задних колёс, используются вместо резиновых покрышек специальные трубки из пластика, стойкому к истиранию. Как уже упоминалось, фабричные дрифт трайки – дорогое удовольствие, поэтому любители этого направления экстремального спорта предпочитают изготавливать его самостоятельно. Поэтому компоновка дрифт трайка с двигателем и его комплектация полностью зависит от фантазии его создателя.

В частности, двигатель может размещаться как за сиденьем гонщика, так и под ним. Кроме того, возможно использование и двигателя внутреннего сгорания и электродвигателя. В любом случае, именно самодельные дрифт трайки придают неповторимый колорит при заездах, так как разнообразие конструкций, компоновок и дополнительных элементов делает этот вид гонок необычным и зрелищным.

Источник: http://autoisauto.ru/2015/drift-trajk-s-dvigatelem
