САМОДЕЛКИН ДРУГ

Самодельный трицикл на базе мотоцикла Минск

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим самодельный трицикл созданный на базе Советского мотоцикла легкого класса типа «Минск» Пошаговые фото сборки и описание прилагается. Самодельный трицикл из мотоцикла Минск собрал Иван Крылов из г Кострома. Передняя часть мото осталась без изменений, единственное добавлено принудительное охлаждение в виде вентилятора от печки запорожца, подключение через диодный мост, не кипит при любых условиях езды.

Задняя часть мотоцикла была кардинально изменена, а именно была сварена новая рама для установки оси и двух ведущих колес приводимых в действие за счет цепной передачи. Установлены самодельные крылья для защиты мотоциклиста от брызг грязи и воды из под колес.

Колеса самодельные, изготовлены из ступицы автомобиля Жигули, обод от мотоцикла «Урал» в месте сварки обода с ступицей пропущена полоса от трубы (1.25) приваренная через отверстия спиц (изнутри) Подвеска: маятник на жигулевских сайлентблоках задней подвески, гидравлическая часть амортизатора от запорожца с пружиной от заднего амортизатора мотоцикла «Урал» ход подвески 26 см, очень легкая. Дифференциала нет, поворачивает нормально при своем легком весе. Фаркоп для прицепа 300 кг тянет спокойно) Задняя звездочка, цепь и ось от Отечественного зерноуборочного комбайна СК-4 «Нива»

Выхлопная система: самодельная, изогнутая часть от глушителя тракторного пускача, а красная труба заимствована от кондиционера воздуха гусеничного трактора ДТ-75.

И так, давайте поближе ознакомимся с особенностями конструкции представленного трицикла.

Материалы

  1. мотоцикл «Минск»
  2. обод колеса мотоцикл «Урал» 2 шт
  3. ступица ВАЗ 2 шт
  4. цепь, ось и звездочка СК-4 «Нива»
  5. труба от пускача и кондиционера ДТ-75
  6. вентилятор от печки запорожца
  7. сайлентблоки ВАЗ
  8. пружина амортизатора «Урал»

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. дрель
  5. измерительный и слесарный инструмент
  6. умелые руки

Фото узлов самодельного трицикла из мотоцикла Минск своими руками. Резина на задних колесах стоит от спортивного Урала, сцепление с грунтом замечательное) Трицикл в крутой подъем залетает с легкостью, даже поднимается на дыбы) Обод от мотоцикла Урал, ступица ВАЗ Выхлопная система самодельная собранная из тракторных запчастей, а именно трубы от пускача и красной трубы кондиционера воздуха ДТ-75. Дополнительно установлен фаркоп для прицепа грузоподъемностью 300 кг. Принудительное охлаждение осуществляется за счет нагнетания потока воздуха на головку цилиндра от вентилятора отопительной печки автомобиля «Запорожец» Обратите Внимание! Редуктора на трицикле нет, понижение осуществляется за счет промежуточного вала с звездами разным количеством зубьев и уже потом на заднюю звездочку. Выезд на природу с прицепом и друзьями Ивана Крылова.

Источник: http://www.samodelkindrug.ru/10391-2/

Трицикл собранный своими руками из деталей от ЗАЗ-968

Это ужу вторая моя попытка построить трицикл своими руками. Ввиду того, что мой трицикл по задумке должен был отвечает идеологии классического чоппера, его отделку я делал с особой тщательность.

Установлен двигатель ЗАЗ-968

Сразу скажу, что передняя вилка с большим углом наклона негативно сказалась на управляемости и маневренности аппарата. Особенно это заметно на скоростях свыше 100 км/ч. Кроме того, на такой скорости при попадание в серьезную дорожную выбоину есть опасность разрушения рычагов.

Основой машины служит пространственная сварная рама из трубчатых элементов. Сочетание изогнутых лонжеронов и поперечных балок делает конструкцию достаточно прочной. Нижние и верхние лонжероны попарно соединены между собой в задней части.

Центральная балка объединена с верхним лонжероном в один узел и усилена специальным коробом, а в задней части соединяется с боковыми лонжеронами через подкосы.

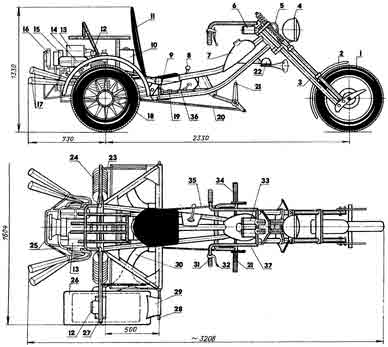

Конструкция трицикла

По вертикали лонжероны связаны между собой посредством нижней дуги и внутренних проушин, в которые устанавливаются рычаги задней подвески. Все стыки имеют усиление при помощи косынок. Верхняя балка служит опорой для задних амортизаторов, для чего к ней приварены стаканы, конструкция которых аналогична автомобильным.

1 — колесо переднее; 2 — крыло переднее (от мотоцикла «Ямаха»); 3 — подвеска переднего колеса, рычажная; 4 — фара; 5 — кронштейн фары; 6 — корпус спидометра (Сталь ст3, хромирование); 7 — бак топливный; 8 — рычаг переключения передач; 9 — коробка переключения передач; 10 — аккумулятор; 11 — спинка сиденья; 12 — блок задних фонарей; 13 — фильтр воздушный; 14 — двигатель; 15 — вентилятор; 16 — радиатор масляно-воздушный; 17 — глушители (от мотоцикла «Ямаха»); 18 — колесо заднее (295x50x15); 19 — муфта эластичная; 20 — тяга тормоза (Сталь X18Н9Т, труба 12×1); 21 — педаль тормоза; 22 — клаксон; 23 — подкос заднего крыла (Сталь ст3, труба 15×1,5, хромирование); 24 — амортизатор (от автомобиля ЗАЗ-968); 25 — каркас крепления глушителей и радиатора (Сталь Х18Н9Т, труба 18×1,5); 26 — крыло заднее; 27 — консоль крепления крыла (Сталь ст3, труба 28×1,5); 28 — консоль передняя (Сталь Х18Н9Т, труба 12×1); 29 — кронштейн крыла (Сталь Х18Н9Т, лист s1,5); 30 — рычаг подвески заднего колеса (от ЗАЗ-968); 31 — рукоятка «газа»; 32 — рычаг переднего тормоза; 33 — корпус замка зажигания (Ст3, хромирование); 34 — педаль сцепления; 35 — тяга сцепления (Сталь Х18Н9Т, труба 12×1); 36 — механизм переключения скоростей; 37 — руль (Сталь Х18Н9Т, труба 25×3)

К косынкам и подкосам центральной балки приварены трубчатые рамки. Эти узлы обшиты с двух сторон стальным листом, и имеют несколько назначений. Во-первых, на них устанавливаются подножки для пассажира, подобные мотоциклетным. Во-вторых, они служат опорой для отбойников подвески. В-третьих, к ним крепятся подкосы, на которые опираются консоли заднего оперения.

Нижняя поперечина крепится к раме при помощи кронштейнов и подкоса и служит основой для педального узла. Он включает в себя ось, рычаги, выносы и подножки. Подкос крепления поперечной рамы служит также опорой для направляющей механизма переключения передач.

Все детали рамы выполнены из стали СТ3. 1 — колонка рулевая; 2 — косынки (лист s5); 3 — лонжерон основной, верхний (труба 60×3); 4 — подкос (труба 34×2); 5 — короб усиливающий (лист s3); 6 — кронштейн платформы под аккумулятор (уголок 50×50); 7 — лонжероны верхние (труба 34×2); 8 — дуга нижняя (труба 34×2); 9 — рамка подножки пассажира (труба 22×1,5); 10 — подкосы центральной балки (труба 52×3); 11 — стаканы амортизаторов; 12 — дуги сиденья пассажира (труба 28×1, хромирование); 13 — проушины крепления рычагов задней подвески (лист s5); 14 — полка для крепления КПП (полоса 80×5); 15 — косынка установки шарнира рычага переключения передач (лист s3); 16 — выносы крепления педалей (труба 28×2, хромирование); 17 — рычаг педали (лист s5, 2 шт., хромирование); 18 — лонжероны основные, нижние (труба 34×2); 19 — кронштейн крепления клаксона (уголок 50×50); 20 — балка центральная (труба 60×3); 21 — балка верхняя (труба 52×3); 22 — узел крепления двигателя (лист s5); 23 — перемычка (уголок 50×50); 24 — зашивка рамки (лист s3 с двух сторон); 25 — подножка (Х18Н9Т, труба 36×4); 26 — ось (X18Н9Т, пруток 028); 27 — заглушка (X18Н9Т); 28 — кронштейн (лист s3); 29 — поперечина нижняя (труба 34×2); 30 — направляющая хвостовика механизма переключения передач (труба 28×1,5); 31 — основание сиденья пассажира (труба 20×1, хромирование)

Компоновка самодельного трицикла существенно отличается от мотоциклетной, прежде всего расположением силового агрегата. Он находится вне базы за осью заднего моста, что не лучшим образом сказывается на устойчивости машины, зато опытному водителю предоставляет дополнительную возможность для выработки адреналина. При резком ускорении трицикл без труда можно «поставить на дыбы», что доставляет незабываемые ощущения.

Силовой агрегат, в том числе и коробка передач, взят от автомобиля «Запорожец». Никаких особых доработок не производилось. Стоит отметить лишь установку масляного радиатора от вертолета, изготовление хромированного корпуса воздушного фильтра и глушители от «Хонды», причем на каждый цилиндр установлен отдельный.

Все остальные узлы от ЗАЗ-968. Крепление силового агрегата также не претерпело никаких изменений. Две точки крепления расположены в углах арки, которая представляет собой место соединения верхней балки и боковых лонжеронов. Третья находится между нижними лонжеронами на одном уровне с передней частью коробки передач. Рычаг переключения передач находится слева, поскольку правая рука водителя занята управлением дросселем. Тяга механизма переключения передач присоединяется к хвостовику коробки через шарнир, подобный «жигулевскому».

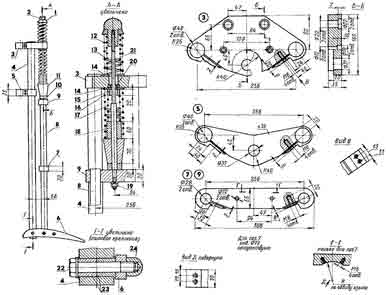

Отдельного описания заслуживает конструкция подвески переднего колеса. Она выполнена по рычажной схеме, что встречается достаточно редко. Состоит подвеска из двух пар консолей и двух пар пружин. Консоли изготовлены из титана и соединяются между собой поперечными рычагами. Ось переднего колеса проходит через поперечные рычаги.

1 и 11 — конусы упорные (Сталь Х18Н9Т); 2 — спецгайка М12 (Сталь Х18Н9Т); 3 — траверса основная, верхняя (АК4); 4 — консоль основная (ВТЗ-1, пруток 40); 5 — траверса основная, нижняя (АК4); 6 — рычаг поперечный (X18Н9Т, лист s10); 7 — траверса нижняя (АК4); 8 — консоль подвижная (ВТЗ-1, пруток 28); 9 — траверса верхняя (АК4); 10, 15, 18 — втулки (Сталь Х18Н9Т); 12, 13, 16, 17 — пружины сжатия; 14 — шайбы упорные; 19 — гайка М12; 20 — опора сферическая; 21 — шток (Х18Н9Т); 22 — ось (болт М12); 23 — втулки (бронза); 24 — гайка со сферической головкой

Пружины использованы от мотоцикла «ИЖ» и вертолетных узлов. Подвеска работает таким образом, что движение колеса вверх компенсируется нижними пружинами, а при движении в противоположном направлении в действие вступают верхние, имеющие существенно меньшую жесткость.

Аккумулятор устанавливается за сиденьем водителя на специальном каркасе над двигателем. Здесь же смонтированы крепления пассажирского сиденья, на которое при помощи шнуровки навешиваются кожаные кофры. Последние не только служат для перевозки вещей, но и прикрывают двигатель, а главное, придают машине законченный «чопперный» вид.

В том же стиле выполнены бензобак, руль, комбинация приборов и передняя подвеска. Заднее крыло представляют собой два соединенных между собой крыла от мотоцикла «Урал». Как и бензобак, задние крылья выкрашены в черный цвет.

Затем поверхность соответствующим образом подготовлена, и на нее методом аэрографии нанесен рисунок с космическими образами в исполнении профессионального художника. Последней стадией отделки стало нанесение нескольких слоев прозрачного лака и полировка.

Источник: http://gredx.ru/fun/tricikl-svoimi-rukami

САМОДЕЛКИН ДРУГ

Самодельный трицикл на базе мотоцикла Минск

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим самодельный трицикл созданный на базе Советского мотоцикла легкого класса типа «Минск» Пошаговые фото сборки и описание прилагается. Самодельный трицикл из мотоцикла Минск собрал Иван Крылов из г Кострома. Передняя часть мото осталась без изменений, единственное добавлено принудительное охлаждение в виде вентилятора от печки запорожца, подключение через диодный мост, не кипит при любых условиях езды.

Задняя часть мотоцикла была кардинально изменена, а именно была сварена новая рама для установки оси и двух ведущих колес приводимых в действие за счет цепной передачи. Установлены самодельные крылья для защиты мотоциклиста от брызг грязи и воды из под колес.

Колеса самодельные, изготовлены из ступицы автомобиля Жигули, обод от мотоцикла «Урал» в месте сварки обода с ступицей пропущена полоса от трубы (1.25) приваренная через отверстия спиц (изнутри) Подвеска: маятник на жигулевских сайлентблоках задней подвески, гидравлическая часть амортизатора от запорожца с пружиной от заднего амортизатора мотоцикла «Урал» ход подвески 26 см, очень легкая. Дифференциала нет, поворачивает нормально при своем легком весе. Фаркоп для прицепа 300 кг тянет спокойно) Задняя звездочка, цепь и ось от Отечественного зерноуборочного комбайна СК-4 «Нива»

Выхлопная система: самодельная, изогнутая часть от глушителя тракторного пускача, а красная труба заимствована от кондиционера воздуха гусеничного трактора ДТ-75.

И так, давайте поближе ознакомимся с особенностями конструкции представленного трицикла.

Материалы

  1. мотоцикл «Минск»
  2. обод колеса мотоцикл «Урал» 2 шт
  3. ступица ВАЗ 2 шт
  4. цепь, ось и звездочка СК-4 «Нива»
  5. труба от пускача и кондиционера ДТ-75
  6. вентилятор от печки запорожца
  7. сайлентблоки ВАЗ
  8. пружина амортизатора «Урал»

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. дрель
  5. измерительный и слесарный инструмент
  6. умелые руки

Фото узлов самодельного трицикла из мотоцикла Минск своими руками. Резина на задних колесах стоит от спортивного Урала, сцепление с грунтом замечательное) Трицикл в крутой подъем залетает с легкостью, даже поднимается на дыбы) Обод от мотоцикла Урал, ступица ВАЗ Выхлопная система самодельная собранная из тракторных запчастей, а именно трубы от пускача и красной трубы кондиционера воздуха ДТ-75. Дополнительно установлен фаркоп для прицепа грузоподъемностью 300 кг. Принудительное охлаждение осуществляется за счет нагнетания потока воздуха на головку цилиндра от вентилятора отопительной печки автомобиля «Запорожец» Обратите Внимание! Редуктора на трицикле нет, понижение осуществляется за счет промежуточного вала с звездами разным количеством зубьев и уже потом на заднюю звездочку. Выезд на природу с прицепом и друзьями Ивана Крылова.

Источник: http://webcache.googleusercontent.com/search?q=cache:mHfggoG_904J:http://www.samodelkindrug.ru/10391-2/%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D1%82%D1%80%D0%B8%D1%86%D0%B8%D0%BA%D0%BB&newwindow=1&hl=ru&ct=clnk

Самодельный болотоход-трицикл на ИЖ Планета 3

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже. Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках, это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

Камеры КФ-97 использованы от сельско-хозяйственного прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается “покрышка”, потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной 1,02м., а продольная полоса длинной 3.5м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

За основу были взяты диски от нивы, разрезанные пополам при помощи небольшой болгарки и удлиненные на 30 сантиметров стальными пластинами, приваренными между половинками дисков (всего 6 пластин). Диск обтянут камерой от автомобиля ВАЗ, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Рама, тормоза и передача



Рама от мотоцикла удлинена и усилена. Чтобы маятниковая вилка не “ходила”, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1. Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. А вот барабан был модернизирован под крепления для звездочки.


Длина перьев вилки этого болотохода 800мм, в то время как ее ширина примерно равна 700мм. Ось переднего колеса использована от донора- мотоцикл ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу (на фотографии его не видно так как оно вставлено в трубу и приварено).

К рулю болотохода вилка крепится достаточно просто. В крепление амортизаторов вставлены 2 трубы.

Двигатель для вездехода

Двигатель от мотоцикла ИЖ-Планета 3 с воздушным принудительным охлаждением от мотоколяски СЗД (в народе “Инвалидка”). Коленвал стоит родной – планетовский, а не “СЗДшный”, так как посадочное место под генератор у “СЗДшного” не подходит (оно больше), а на болотоходе стоит катушка зажигания Иж 6v.

Источник: http://usamodelkina.ru/1765-samodelnyy-bolotohod-tricikl-na-izh-planeta-3.html

Трицикл собранный своими руками из деталей от ЗАЗ-968

Это ужу вторая моя попытка построить трицикл своими руками. Ввиду того, что мой трицикл по задумке должен был отвечает идеологии классического чоппера, его отделку я делал с особой тщательность.

Установлен двигатель ЗАЗ-968

Сразу скажу, что передняя вилка с большим углом наклона негативно сказалась на управляемости и маневренности аппарата. Особенно это заметно на скоростях свыше 100 км/ч. Кроме того, на такой скорости при попадание в серьезную дорожную выбоину есть опасность разрушения рычагов.

Основой машины служит пространственная сварная рама из трубчатых элементов. Сочетание изогнутых лонжеронов и поперечных балок делает конструкцию достаточно прочной. Нижние и верхние лонжероны попарно соединены между собой в задней части.

Центральная балка объединена с верхним лонжероном в один узел и усилена специальным коробом, а в задней части соединяется с боковыми лонжеронами через подкосы.

Конструкция трицикла

По вертикали лонжероны связаны между собой посредством нижней дуги и внутренних проушин, в которые устанавливаются рычаги задней подвески. Все стыки имеют усиление при помощи косынок. Верхняя балка служит опорой для задних амортизаторов, для чего к ней приварены стаканы, конструкция которых аналогична автомобильным.

1 — колесо переднее; 2 — крыло переднее (от мотоцикла «Ямаха»); 3 — подвеска переднего колеса, рычажная; 4 — фара; 5 — кронштейн фары; 6 — корпус спидометра (Сталь ст3, хромирование); 7 — бак топливный; 8 — рычаг переключения передач; 9 — коробка переключения передач; 10 — аккумулятор; 11 — спинка сиденья; 12 — блок задних фонарей; 13 — фильтр воздушный; 14 — двигатель; 15 — вентилятор; 16 — радиатор масляно-воздушный; 17 — глушители (от мотоцикла «Ямаха»); 18 — колесо заднее (295x50x15); 19 — муфта эластичная; 20 — тяга тормоза (Сталь X18Н9Т, труба 12×1); 21 — педаль тормоза; 22 — клаксон; 23 — подкос заднего крыла (Сталь ст3, труба 15×1,5, хромирование); 24 — амортизатор (от автомобиля ЗАЗ-968); 25 — каркас крепления глушителей и радиатора (Сталь Х18Н9Т, труба 18×1,5); 26 — крыло заднее; 27 — консоль крепления крыла (Сталь ст3, труба 28×1,5); 28 — консоль передняя (Сталь Х18Н9Т, труба 12×1); 29 — кронштейн крыла (Сталь Х18Н9Т, лист s1,5); 30 — рычаг подвески заднего колеса (от ЗАЗ-968); 31 — рукоятка «газа»; 32 — рычаг переднего тормоза; 33 — корпус замка зажигания (Ст3, хромирование); 34 — педаль сцепления; 35 — тяга сцепления (Сталь Х18Н9Т, труба 12×1); 36 — механизм переключения скоростей; 37 — руль (Сталь Х18Н9Т, труба 25×3)

К косынкам и подкосам центральной балки приварены трубчатые рамки. Эти узлы обшиты с двух сторон стальным листом, и имеют несколько назначений. Во-первых, на них устанавливаются подножки для пассажира, подобные мотоциклетным. Во-вторых, они служат опорой для отбойников подвески. В-третьих, к ним крепятся подкосы, на которые опираются консоли заднего оперения.

Нижняя поперечина крепится к раме при помощи кронштейнов и подкоса и служит основой для педального узла. Он включает в себя ось, рычаги, выносы и подножки. Подкос крепления поперечной рамы служит также опорой для направляющей механизма переключения передач.

Все детали рамы выполнены из стали СТ3. 1 — колонка рулевая; 2 — косынки (лист s5); 3 — лонжерон основной, верхний (труба 60×3); 4 — подкос (труба 34×2); 5 — короб усиливающий (лист s3); 6 — кронштейн платформы под аккумулятор (уголок 50×50); 7 — лонжероны верхние (труба 34×2); 8 — дуга нижняя (труба 34×2); 9 — рамка подножки пассажира (труба 22×1,5); 10 — подкосы центральной балки (труба 52×3); 11 — стаканы амортизаторов; 12 — дуги сиденья пассажира (труба 28×1, хромирование); 13 — проушины крепления рычагов задней подвески (лист s5); 14 — полка для крепления КПП (полоса 80×5); 15 — косынка установки шарнира рычага переключения передач (лист s3); 16 — выносы крепления педалей (труба 28×2, хромирование); 17 — рычаг педали (лист s5, 2 шт., хромирование); 18 — лонжероны основные, нижние (труба 34×2); 19 — кронштейн крепления клаксона (уголок 50×50); 20 — балка центральная (труба 60×3); 21 — балка верхняя (труба 52×3); 22 — узел крепления двигателя (лист s5); 23 — перемычка (уголок 50×50); 24 — зашивка рамки (лист s3 с двух сторон); 25 — подножка (Х18Н9Т, труба 36×4); 26 — ось (X18Н9Т, пруток 028); 27 — заглушка (X18Н9Т); 28 — кронштейн (лист s3); 29 — поперечина нижняя (труба 34×2); 30 — направляющая хвостовика механизма переключения передач (труба 28×1,5); 31 — основание сиденья пассажира (труба 20×1, хромирование)

Компоновка самодельного трицикла существенно отличается от мотоциклетной, прежде всего расположением силового агрегата. Он находится вне базы за осью заднего моста, что не лучшим образом сказывается на устойчивости машины, зато опытному водителю предоставляет дополнительную возможность для выработки адреналина. При резком ускорении трицикл без труда можно «поставить на дыбы», что доставляет незабываемые ощущения.

Силовой агрегат, в том числе и коробка передач, взят от автомобиля «Запорожец». Никаких особых доработок не производилось. Стоит отметить лишь установку масляного радиатора от вертолета, изготовление хромированного корпуса воздушного фильтра и глушители от «Хонды», причем на каждый цилиндр установлен отдельный.

Все остальные узлы от ЗАЗ-968. Крепление силового агрегата также не претерпело никаких изменений. Две точки крепления расположены в углах арки, которая представляет собой место соединения верхней балки и боковых лонжеронов. Третья находится между нижними лонжеронами на одном уровне с передней частью коробки передач. Рычаг переключения передач находится слева, поскольку правая рука водителя занята управлением дросселем. Тяга механизма переключения передач присоединяется к хвостовику коробки через шарнир, подобный «жигулевскому».

Отдельного описания заслуживает конструкция подвески переднего колеса. Она выполнена по рычажной схеме, что встречается достаточно редко. Состоит подвеска из двух пар консолей и двух пар пружин. Консоли изготовлены из титана и соединяются между собой поперечными рычагами. Ось переднего колеса проходит через поперечные рычаги.

1 и 11 — конусы упорные (Сталь Х18Н9Т); 2 — спецгайка М12 (Сталь Х18Н9Т); 3 — траверса основная, верхняя (АК4); 4 — консоль основная (ВТЗ-1, пруток 40); 5 — траверса основная, нижняя (АК4); 6 — рычаг поперечный (X18Н9Т, лист s10); 7 — траверса нижняя (АК4); 8 — консоль подвижная (ВТЗ-1, пруток 28); 9 — траверса верхняя (АК4); 10, 15, 18 — втулки (Сталь Х18Н9Т); 12, 13, 16, 17 — пружины сжатия; 14 — шайбы упорные; 19 — гайка М12; 20 — опора сферическая; 21 — шток (Х18Н9Т); 22 — ось (болт М12); 23 — втулки (бронза); 24 — гайка со сферической головкой

Пружины использованы от мотоцикла «ИЖ» и вертолетных узлов. Подвеска работает таким образом, что движение колеса вверх компенсируется нижними пружинами, а при движении в противоположном направлении в действие вступают верхние, имеющие существенно меньшую жесткость.

Аккумулятор устанавливается за сиденьем водителя на специальном каркасе над двигателем. Здесь же смонтированы крепления пассажирского сиденья, на которое при помощи шнуровки навешиваются кожаные кофры. Последние не только служат для перевозки вещей, но и прикрывают двигатель, а главное, придают машине законченный «чопперный» вид.

В том же стиле выполнены бензобак, руль, комбинация приборов и передняя подвеска. Заднее крыло представляют собой два соединенных между собой крыла от мотоцикла «Урал». Как и бензобак, задние крылья выкрашены в черный цвет.

Затем поверхность соответствующим образом подготовлена, и на нее методом аэрографии нанесен рисунок с космическими образами в исполнении профессионального художника. Последней стадией отделки стало нанесение нескольких слоев прозрачного лака и полировка.

Источник: http://webcache.googleusercontent.com/search?q=cache:VOWk8xSCJLEJ:http://gredx.ru/fun/tricikl-svoimi-rukami%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D1%82%D1%80%D0%B8%D1%86%D0%B8%D0%BA%D0%BB&newwindow=1&hl=ru&ct=clnk

Самодельный болотоход-трицикл на ИЖ Планета 3

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже. Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках, это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

Камеры КФ-97 использованы от сельско-хозяйственного прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается “покрышка”, потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной 1,02м., а продольная полоса длинной 3.5м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

За основу были взяты диски от нивы, разрезанные пополам при помощи небольшой болгарки и удлиненные на 30 сантиметров стальными пластинами, приваренными между половинками дисков (всего 6 пластин). Диск обтянут камерой от автомобиля ВАЗ, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Рама, тормоза и передача

Рама от мотоцикла удлинена и усилена. Чтобы маятниковая вилка не “ходила”, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1. Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. А вот барабан был модернизирован под крепления для звездочки.

Длина перьев вилки этого болотохода 800мм, в то время как ее ширина примерно равна 700мм. Ось переднего колеса использована от донора- мотоцикл ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу (на фотографии его не видно так как оно вставлено в трубу и приварено).

К рулю болотохода вилка крепится достаточно просто. В крепление амортизаторов вставлены 2 трубы.

Двигатель для вездехода

Двигатель от мотоцикла ИЖ-Планета 3 с воздушным принудительным охлаждением от мотоколяски СЗД (в народе “Инвалидка”). Коленвал стоит родной – планетовский, а не “СЗДшный”, так как посадочное место под генератор у “СЗДшного” не подходит (оно больше), а на болотоходе стоит катушка зажигания Иж 6v.

Источник: http://webcache.googleusercontent.com/search?q=cache:xVVCupgfHNcJ:https://usamodelkina.ru/1765-samodelnyy-bolotohod-tricikl-na-izh-planeta-3.html%2B%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9+%D1%82%D1%80%D0%B8%D1%86%D0%B8%D0%BA%D0%BB&newwindow=1&hl=ru&ct=clnk

Самодельный трицикл ИЖ Юпитер-5

Данный трицикл на базе Юпитера-5 собрал деревенский “самодельных дел мастер” Виталий Боровской. Такая колесная формула позволяет мотоциклу устойчиво вести себя в условиях полного бездорожья, что обеспечивает довольно комфортные условия вождения в отличии от двухколесных собратьев.

Мотоцикл практически остается в неизменном виде, под замену отправляется только заднее колесо, вместо которого устанавливается редуктор с полуосями от грузового мотороллера “Муравей” Но в данном случае автор пошел довольно нестандартным путем и полуоси делал самодельные из лома, заказав расточку шлицов под типоразмер у знакомого токаря.

Задние колеса и ступицы от Отечественного автомобиля ВАЗ, в зимнее и заснеженное время года для лучшего сцепления с дорожным покрытием автор одевает на колеса цепи, таким образом проходимость трицикла многократно повышается.

Желательно установить принудительное воздушное охлаждение, потому как нагрузка на двигатель с двумя задними колесами немного выше чем в стандартной комплектации. Решается проблема перегрева алюминиевых цилиндров мотоциклетного двигателя установкой электродвигателя с возможностью нагнетания воздуха (моторчик от автомобильной печки) подключается к бортовой сети трицикла и по гофрированным раструбам воздух подается на головки цилиндров.

И так давайте рассмотрим конструктивные особенности самодельного трицикла собранного на базе Советского мотоцикла Юпитер-5

Трицикл устойчив и на нем спокойно можно покататься по бездорожью.

Источник: http://zen.yandex.ru/media/samodelkindrug/samodelnyi-tricikl-ij-iupiter5-5acc80fd581669575714405a

Самодельный трицикл

Евросамоделки – только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

  • Главная
  • Каталог самоделки
  • Авто самоделки
  • Самодельный грузовой трёхколесный мотоцикл



Самодельный грузовой трёхколесный мотоцикл

Три года назад наша семья вселилась в дом…и как это водится завели живность.

На второй год разведения живности я начал понимать что тачкой навоз не вывезешь, и траву не привезёшь… без «попотеть».

Вот и решил сделать трёхколесный грузовой мотоцикл (трицикл с самосвальным кузовом) для перевозки всякой такой бяки. Мотоблок отпадал… не гоже бывшему байкеру (Супруга сказала… купишь опять мот, сожгу его)… не гоже возить опу на плуге. Короче говоря все разговоры о том, что надо было сделать то или не то… в топку. Все больные места этого драндулета я знаю. Но 250 кг в кузове и я 90 кг за рулём, и по лесу без дорог он везёт уверенно, больше грузить… мост погну… уже погнул, когда в кузов залезли 6 пьяных тел и я за руль… и тела мыть в реке. Так что лучше не перегружать. Да я и не собираюсь. Крейсерская скорость 20 км в час. На первой передаче по асфальту (при условии что один человек в кузове, иначе колесо буксует) тянет за собой Газель.

Надеюсь помогу рукадельникам своими решениями. Всем удачи. Да, шлицы от классики такие же как у наружнего ШРУСа 2108, но в магазинах об этом не знают :)

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/samodelnyi-gruzovoy-trehkolesnyi-mototsikl

Как сделать каракат и другие самоделки из мотоблока

Многие люди спрашивают, как самостоятельно изготовить каракат из мотоблока. Сейчас умельцы пытаются модернизировать любую попадающую под руки технику и изготовить что-нибудь необычное. С каждым годом таких людей становится все больше. Особенно часто мастера пытаются соорудить вездеходы, одним из видов является каракат, который сооружают из обычного мотоблока.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

  1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
  2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
  3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
  4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
  5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат.

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Главное — он должен быть оснащен качественным мотором.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

  1. Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
  2. Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
  3. Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Трицикл из мотоблока

Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.

Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты.

Для его создания потребуется:

  • труба;
  • колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
  • ступицы колес, руля, задней оси, тормозного диска;
  • система торможения;
  • мотоблок;
  • сиденье.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Источник: http://specmahina.ru/motoblok/karakat.html

Авто мото самоделки

Самодельные багги, квадроциклы, вездеходы

Завершенные проекты

Библиотека самодельщика

Примеры решений

Чертежи и модели

Инструменты и оборудование

Зарубежные

ЧАВО или FAQ

Самодельный трицикл на базе Днепр 11

Самодельный трицикл на базе Днепр 11

Сообщение rus » Вс окт 02, 2011 2:07 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение Горошный Татарин » Вс окт 02, 2011 5:47 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Вс окт 02, 2011 6:00 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Вс окт 02, 2011 6:25 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение М А К С » Вс окт 02, 2011 7:47 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Вс окт 02, 2011 8:00 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение Ілик » Пн окт 03, 2011 11:07 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение mavric » Ср окт 05, 2011 9:47 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Пт дек 30, 2011 12:26 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение Пашка___ » Сб дек 31, 2011 9:51 am

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Пн янв 02, 2012 9:28 pm

Re: Самодельный трицикл на базе Днепр 11

Сообщение rus » Пн янв 02, 2012 9:29 pm

Источник: http://buggy-plans.ru/forum/viewtopic.php?t=6844

Смотрите также:
Самодельный трицикл
03.11.2018

САМОДЕЛКИН ДРУГ Самодельный трицикл на базе мотоцикла Минск Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим самодельный трицикл созданный на базе Советского мотоцикла легкого класса типа «Минск» Пошаговые фото сборки и описание прилагается.

03.11.2018

Постройка трайка своими руками (48 фото) Постройка эксклюзивного трайка из старого запорожца своими руками! Все началось в сентябре 2003 года. В Крыму, гуляя по вечерней набережной я наткнулся на бородатого паренягу, который предлагал за 10 гривен сфотографироваться на...

03.11.2018

Чоппер мопед из бензопилы Сергей Ковалев своими руками собрал необычное средство передвижения Сергей родился в семье профессиональных музыкантов. Счастливых родителей очень умиляло, что мальчик, у которого был абсолютный слух, прослушав какую-либо мелодию только один...

Комментарии

Комментирование отключено.
