Кран-гусь своими руками

Кран-гусь своими руками: чертежи, фото самоделки

Самодельный кран гусь сделанный умельцем своими руками из домкрата, удобное приспособление для работ по ремонту двигателя автомобиля.

Сделал себе в гараж простой подъёмный кран-гусь по ниже приведённым чертежам, подъёмным механизмом служит реечный домкрат от ВАЗа.

Материалы для изготовления самоделки:

  • Профильная труба 60 х 40 х 3 мм — 6 метров.
  • Уголок 30 х 30 х 3 мм — 1,5 метра.
  • Труба 30 х 3 мм — 1 метр.
  • Серьги и подвижной механизм сделаны из металлических пластин толщиной 4 и 7 мм.
  • Домкрат ВАЗ.
  • Болты М 10.

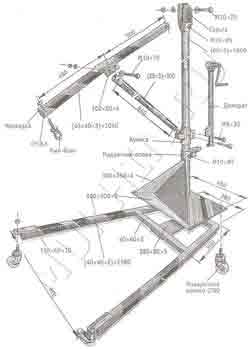

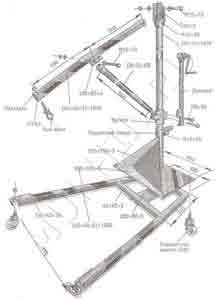

Чертеж крана гуся.

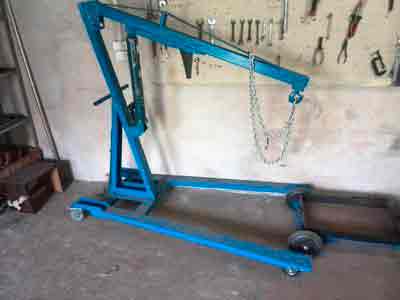

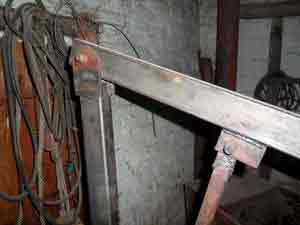

На фото показана конструкция самодельного кран-гуся.

На изготовление подъёмного крана понадобился один день, со своей прямой задачей он полностью справляется, двигатель автомобиля поднимает, чего вполне достаточно.

Источник: http://fotostroy.ru/kran-gys-svoimi-rykami-cherteji-foto-samodelki.html

Подъемный кран своими руками

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими руками

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

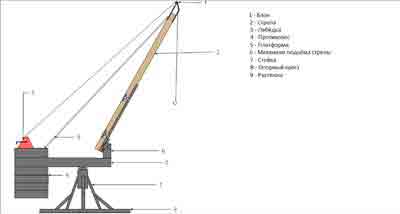

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

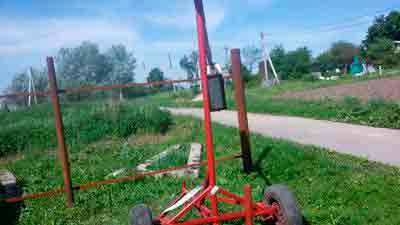

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

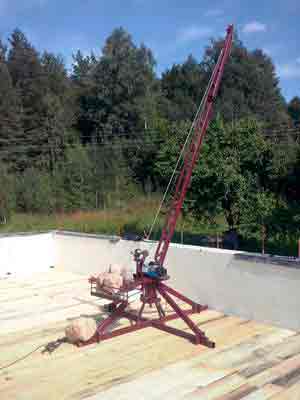

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Подъемное оборудование, гаражный подъемный кран

В отличие от хозяйственных построек любого другого назначения, гаражи нередко снабжаются различным подъемным оборудованием. Причины этого вполне понятны: снять с автомобиля, например, двигатель для ремонта, да еще в одиночку, иначе просто не представляется возможным. Понятно также, что наряду с оборудованием, которое можно приобрести, умельцы создают и свои образцы, в чем-то их больше устраивающие. Один из вариантов простейшего гаражного крана, который можно изготовить собственными руками, приведен на рис. 6.2.1. Такой кран со стрелой длиной в полтора метра имеет рабочую зону площадью около 6 м2.


Рис. 6.2.1. Гаражный подъемный кран: 1 — перекрытие; 2 — пластина-основание; 3 — стакан; 4 — стрела; 5 — подкос; 6 — тележка; 7 — лебедка; 8 — крюк

Наиболее общие конструктивные принципы таковы. Кран состоит из консольно закрепленной на вертикальном валу вращающейся стрелы и установленной на ней с возможностью продольного перемещения тележки, на которой болтами закреплена грузовая лебедка. Вал O80 мм приварен коснованию — стальной пластине 400x400x25 мм, которая посредством четырех болтов жестко прикреплена к потолочному перекрытию. Стрела сварена из стальных стакана, уголков и подкоса. В качестве подшипников скольжения в стакан запрессованы две бронзовые втулки.

Основной частью крана (рис. 6.2.2.) является ручная лебедка, которую лучше взять готовую — промышленного изготовления. В данном случае центральная часть рабочего колеса лебедки расточена под тросовый барабан — отрезок трубы O42 мм и длиной 150 мм. Барабан вварен в расточку, а на его торцах закреплены ограничительные реборды — кольца O80 мм и толщиной 5 мм. В обеих половинах барабана просверлены отверстия, в которые выведены и закреплены концы стального троса O4 мм. В образованную тросом петлю навешен шкив с грузовым крюком. При вращении рукоятки, а следовательно, и рабочего колеса, трос наматывается (разматывается) на барабан и груз поднимается (опускается).


Рис. 6.2.2. Тележка с лебедкой: 1 — колесико; 2 — щека; 3 — рукоятка привода; 4 — лебедка; 5 — барабан; 6 — шкив крюка; 7 — крюк

Четырехколесная тележка состоит из двух изогнутых щек, на которых попарно жестко закреплены оси с подшипниками № 204, на внешней обойме каждого из которых напрессовано колесико с ребордой. Колесики зафиксированы на осях посредством пружинных стопорных колец. Тележка перемещается по горизонтальным полкам образующих стрелу уголков, а предохраняет ее от соскальзывания со стрелы установленный в ее конце ограничительный болт.

Гаражный подъемник. Оригинален гаражный подъемник, придуманный и сделанный французом Жан Мари Паскуалем, который в любом гараже окажется очень кстати. Приводом подъемного устройства является обыкновенный автомобильный домкрат.

Конструкция подъемника достаточно проста, и его изготовление под силу большинству умельцев, имеющих навыки сварки. Подъемник смонтирован на сварной раме с поворотными колесами и предназначен для подъема грузов весом до 400 кг на высоту до 75 см — (рис. 6.2.3, фото 6.2.1-6.2.6). Рама, по форме напоминающая букву «А», — сварена из труб квадратного сечения с толщиной стенок 3 мм (не менее). В вершине рамы — на стальную плиту основания приварена трубчатая стойка (с подпятником-опорой для автомобильного домкрата), усиленная для жесткости конструкции двумя вертикальными косынками. Труба стойки должна быть толстостенной (иметь толщину стенок не менее 5 мм).


Рис. 6.2.3. Конструкция подъемника

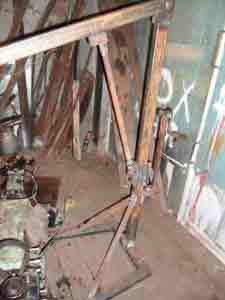

Фото 6.2.1. Стрела, шарнирно соединенная с навершием стойки, поднимается и опускается при изменении положения кулисы, а соответственно — и укосины

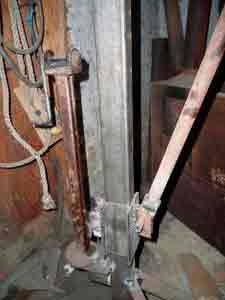

Фото 6.2.2. Кулису перемещает по стойке подвижный палец автомобильного домкрата при вращении его ручки

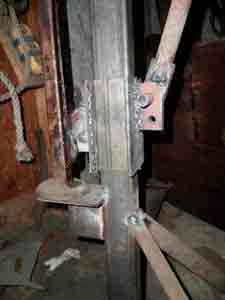

Фото 6.2.3. При опускании пальца домкрата кулиса перемещает укосину в положение, соответствующее максимальному подъему стелы

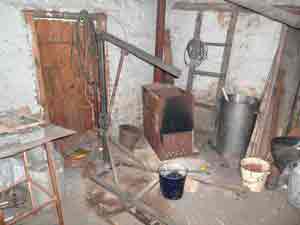

Фото 6.2.4. Все готово для снятия двигателя с автомобиля с помощью подъемника


Фото 6.2.5. Потолок гаража невысок, а ход домкрата невелик, но этого достаточно для изъятия двигателя из моторного отсека автомобиля


Фото 6.2.6. Кроме подъема, устройство позволяет легко переместить груз на любое свободное место

Стрела подъемника шарнирно закреплена болтом М10×70 мм в серьге навершия стойки. Подъем стрелы осуществляется за счет перемещения кулисы (и опирающейся на нее укосины) по стойке. Подвижный палец домкрата прикреплен к кулисе болтами М8х30 мм. Укосина своими концами шарнирно закреплена болтами М10×70 мм на стреле и кулисе.

Для выполнения грузоподъемных работ автомобильный домкрат монтируют на подъемнике, фиксируя его пяту и палец на опоре и кулисе. Фиксируют тормоза колес и прикрепляют груз. При вращении рукоятки домкрата перемещается его палец, увлекая за собой кулису и шарнирно скрепленный с нею нижний конец укосины. За счет этого происходит перемещение стрелы с грузом вверх или вниз.

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

Источник: http://www.mukhin.ru/home/Garage_building/28.html

Гаражный кран

Нашел в сети два описания самодельного гаражного крана, кто что об этом думает? Готовый покупать блин дорого!
Для себя буду делать немного по другому. Какую гидравлику возможно применить? Думаю применить какой нибудь небольшой гидроцилиндр от с/х техники и насос опрокидывающего механизма кабины КАМАЗ 4310.
» >
» >

ЕСЛИ ГИДРАВЛИКА В НАЛИЧИИ ЭТО ОДНО , А ЕСЛИ ПОКУПАТЬ ТО ДЕШЕВЛЕ ГОТОВЫЙ В МАГАЗИНЕ. ГИДРОЦИЛИНДР ДЛИННОЙ 600 СТОИТ 6-10 ТЫС +НАСОС+ МЕТАЛЛ+РАБОТА+КОЛЕСА ИЛИ 7ТЫСЯЧ ГОТОВЫЙ НА 1ТОННУ

В том-то и дело что есть и насос и цилиндр, металл и руки, но как всегда нехватает времени. Сейчас заканчиваю чертежи своего варианта. Кто подскажет из личного опыта максимальную необходимую высоту подъема стрелы?

Не знаю? Может на базе 2-х томного поткатного домккрата чтони будь сделать?
Если для подъёма мотора ,то 1 метр(с запасом).

Смотря что вкладывать в понятие гаражный кран . Высота гаража обычно ограниченная . У меня — самодельная элекролебедка 220 в. Мотор 250 вт. Вот , может кому интересно .

Есть у меня такой, использую для снятия двигателя с машины. Регулируется вылет стрелы, высота крана, есть гидравлика на подъем стрелы и талька для подъема двигателя. Думал варить сам, но купил за 6 000 в том году. Называется MEC 050-021/1, есть ссылки в сети.
См. фото.
Салазок для крана в комплекте не было, купил пару швеллеров, насверлил д. 14 отверстий, пропустил болты через основание колонны ( видно на снимке ) и все так и работает. По идее, надо было бы колесики приварить, да как-то не нашел, для перемещения крана с вывешенным двигателем под салазки укладываю круглый прут, катится все на ура.
Очень удобная штука в целом. На фото снятие двигателя 2106 с Москвича-2141, ГБЦ снята еще на машине. Ситуация сейчас такова, что выгоднее купить двигатель, а не ремонтировать его, и иногда приезжаю на своей машине, снимаю свой двигатель, ставлю купленный тут же и уезжаю уже на нем, все в одиночку.

А с какой периодичностью Вы покупаете двигатели и что действительно дешевле купить новый чем отремонтировать старый:-o?

Достаточно часто, чтобы это было актуальным.
Смотрим реальные расценки на ремонт двигателя 2106:

  1. хонингование блока 800р
  2. втулки масляного насоса 300р
  3. шлифовка шеек коленвала 800р
  4. капремонт ГБЦ (шлифовка привалочной плоскости по 4 точкам, шарожка седел, притирка клапанов, замена направляющих втулок клапанов и маслосъемных колпачков)- 3000р.
  5. перепрессовка поршней 300р.

Цены за комплект на двигатель, конечно.
Итого работы составили 5200р.

  1. Поршни с пальцами.
  2. Кольца.
  3. Вкладыши.
  4. Сальники.
  5. Прокладки.
  6. Герметики.
  7. Клапаны.
  8. Втулки клапанов.
  9. Цепь в комплекте со звездочками.
  10. Натяжитель с башмаком и успокоителем.
  11. Патрубки.

Ну, если не гнаться за коваными поршнями и кольцами Гетце, то можно уложиться в 2300р.

Итого имеем на затраты по капремонту двигателя при своей сборке-разборке 7500р, реально получается не менее 8000р. При этом машина стоит минимум 2-3 дня и дважды нужен транспорт на доставку блока ( 1 бут. водки). Переоформление двигателя: договор купли-продажи в простой письменной форме бесплатно + 2-3 часа ( иногда меньше) в ГИБДД + оплата внесения изменений в техпаспорт и выдачу нового СТС.
Между тем цены на двигатель в сборе в приличном состоянии сейчас 1500-2500р со всем навесным, а с краном время простоя машины ( снять старый, положить в багажник, установить новый, все подсоединить и завести)- максимум полдня.
Так что окупается кран.

Источник: http://www.mastergrad.com/forums/t102645-garazhnyy-kran/

Клуб Газелистов

Кран гаражный гидравлический

  • Нравится
  • Не нравится

CrazyTaxi 30 июл 2012

  • Нравится
  • Не нравится

Alex-nsk 30 июл 2012

  • Нравится
  • Не нравится

spasatel-77 30 июл 2012

Встала задача заменить мотор и понял, что вот такая штука очень бы помогла
http://www.el-tov.ru. is-zx0601a.html
Если у кого-то есть опыт использования такого крана прошу отозваться. Интересует все — достоинства и недостатки, цена и т.п.

По ценам ничего не скажу-у каждого производителя своя.При желании можно сделать такое самому,в основе подъемного механизма лежит обычный гидравлический домкрат ,просто «вытянутый» в высоту,для самостоятельного изготовления понадобится профтруба+сварка+колесики+домкрат+рабочие руки и голова.
Сообщение отредактировал spasatel-77: 30 Июль 2012 — 15:51

  • Нравится
  • Не нравится

sanek35 30 июл 2012

  • Нравится
  • Не нравится

CrazyTaxi 30 июл 2012

.При желании можно сделать такое самому.

Согласен, уже думал об этом, но — не сварщик я ниразу, поэтому готов расстаться с семью килорублями за такую приблуду. Вроде начиная с этой суммы они стОят. Вот и вопрос — если покупать такой, из дешевых, не будет ли он одноразовым?

  • Нравится
  • Не нравится

spasatel-77 30 июл 2012

Согласен, уже думал об этом, но — не сварщик я ниразу, поэтому готов расстаться с семью килорублями за такую приблуду. Вроде начиная с этой суммы они стОят. Вот и вопрос — если покупать такой, из дешевых, не будет ли он одноразовым?

Да там и ломатся кроме домкрата нечему.все сделано из железа и вес в 100-200-300 кг выдержит без проблем,домкрат в случае поломки можно и заменить.

  • Нравится
  • Не нравится

Самосвальщик 30 июл 2012

  • Нравится
  • Не нравится

Toyota007 30 июл 2012

  • Нравится
  • Не нравится

efim_tula 30 июл 2012

Встала задача заменить мотор и понял, что вот такая штука очень бы помогла
http://www.el-tov.ru. is-zx0601a.html
Если у кого-то есть опыт использования такого крана прошу отозваться. Интересует все — достоинства и недостатки, цена и т.п.

ЭПИЧЕСКИЕ СИЛЫ, он с колесами 2 рубля выходит, сам свари. штука очень нужная, просто капец.

а тот что на фотке, слабый, для тазов впринцыпе хватает только

для газа надо который там за 8 или 9, или с перехватом тащить

Обычный сервисный ГУСЬ. Постоянно занимает место в гараже.
Тебе проще лебедку купить цепную и к крыше её повесить,Не дорого и на твои нужды самой то..

таль или лягушку, и двутавр в стены, вот это тема. а эта штука по сравнению развлекалово

  • Нравится
  • Не нравится

shyshik33 24 дек 2013

мы себе с корешем такой замутили еще года два назад как первый раз пришлось снимать двигло на газели. материалы обошлись по моему 800 профиль, 700 колеса. в качестве домкрата использовали 2 гидро домкрата (были куплены за долго до тк занимаемся ремонтом), но смотрел штатные домкраты длиные не такие уж и дорогие. сначала колеса были не большие и с пластиком. на асфальте заломило те что получается под двиглодм когда его снимаешь. поставили вроде как от медицинской каталки. но приходится подкладывать доску 50 под передние колеса, что бы под передней осью кран пролазил (в этом еще плюс удобнее под машиной ползать КПП откручивать.) и все двигло меняли у себя за 2.5 часа с момента как заглушили дв и снова другой завели. кому нужно фото или что по подробней описать пишите в личку поделюсь.

  • Нравится
  • Не нравится

Gzpu 24 дек 2013

вариант Эконом лет 15-20 назад сварили 2 треноги из труб высота около 2,5 м поперчена труба + ручная лебедка не пересчитать сколько движков по выдергивали от ваза до мерседеса. Не требуется разобрал поставил у стены места не занимает ждет следующего движка если надо пиши в личку скину фото и размеры

  • Нравится
  • Не нравится

rusgg 27 дек 2013

Не совсем конечно гидравлика, но щас вроде станет

  • Нравится
  • Не нравится

Саша320 27 дек 2013

купил себе складной! для ковыряйтинга вещь офигенная ! места занимает мало в сложенном виде

  • Нравится
  • Не нравится

ded 27 дек 2013

Встала задача заменить мотор и понял, что вот такая штука очень бы помогла
http://www.el-tov.ru. is-zx0601a.html
Если у кого-то есть опыт использования такого крана прошу отозваться. Интересует все — достоинства и недостатки, цена и т.п.

я таким пользуюсь уже три года. только г\подъемность у моего 2,5 т И цена соответственно около 11 тыс. Места занимает мало, подъем до 2,5 метров. Можно в газель загрузить или выгрузить. Мы часто выгружаем двигателя им. Для меня было дешевле купить, чем самому сделать. Нареканий нет, поломок тоже не было. Я лично доволен, и не разу не пожалел потраченных денег. Вчера использовали для того, что бы снять поддон на бизнесе. Двигатель два дня висел на этом гусаке и ни грамма не опустился.

  • Нравится
  • Не нравится

CrazyTaxi 27 дек 2013

вариант Эконом лет 15-20 назад сварили 2 треноги из труб высота около 2,5 м поперчена труба + ручная лебедка не пересчитать сколько движков по выдергивали от ваза до мерседеса. Не требуется разобрал поставил у стены места не занимает ждет следующего движка если надо пиши в личку скину фото и размеры

Согласен, этот вариант напрашивается сам собой, но громоздок и неуниверсален, поэтому захотелось готовую вещь, компактную и удобную.

я таким пользуюсь уже три года. только г\подъемность у моего 2,5 т И цена соответственно около 11 тыс. Места занимает мало, подъем до 2,5 метров. Можно в газель загрузить или выгрузить. Мы часто выгружаем двигателя им. Для меня было дешевле купить, чем самому сделать. Нареканий нет, поломок тоже не было. Я лично доволен, и не разу не пожалел потраченных денег. Вчера использовали для того, что бы снять поддон на бизнесе. Двигатель два дня висел на этом гусаке и ни грамма не опустился.

Источник: http://www.gazelleclub.ru/forum/topic/41227-kran-garazhnyi-gidravlicheskii/

Самодельные подъемники для моторов Подъемник в гараж своими руками

Опубликовано ФАКТОГЕН 1 лет назад
Искать ФАКТОГЕН

© Все гениальное — просто

Если понравилось это видео, подпишись на мой YouTube КАНАЛ.

Подписывайтесь на канал и следите за обновлениями.

Будьте в курсе всех свежих событий и берегите себя.

Спасибо, что Вы с нами.

Все авторские права принадлежат их законным владельцам. В случае, если Вы являетесь автором любого из фрагментов предоставленный в данной подборке и распространение этого материала ущемляет Ваши авторские права просим связаться с со мной.

This video is a photo slide about Home Decor Ideas.PHOTO IS FROM INTERNET.If you are an owner of photo please contact me for tag you or if you wish to delete.

ЗА ДОНАТИТЬ В БЛАГОДАРНОСТЬ: http://donatepay.ru/donation/10086

Для развития и улучшения канала требуют деньги.
Если у вас есть возможность, прошу оказать помощь.
Буду благодарен за материальную помощь в развития YouTube КАНАЛ.

Счет
Rapida 9021781447
Qiwi +79021781447
PAYEER P27059362
paypal ad-god999@mail.ru
Сбербанк 4817760012887810

Всем большое спасибо.

Подписывайтесь на мои социальные аккаунты, делитесь ссылкой с друзьями.

http://vk.com/id97628782
http://vk.com/club81765941
http://vk.com/club81655395
https://www.facebook.com/profile.php.
https://twitter.com/adgodad
https://my.mail.ru/ro.ru/ad-god/
https://ok.ru/profile/590315610156
http://mirtesen.ru/people/367612980
http://coub.com/843641d4562cbe00518e2e44c2d418b1
https://ru.pinterest.com/ad999ad/
https://postila.ru/id6448411
http://mirtesen.ru/people/367612980
https://plus.google.com/+ad999ad11

Не будьте делитесь с друзьями в сем успеха .

Похожие видео

Испытание крана для гаража.

Кран сделан полностью из металлолома, куплена только лебёдка.

Автомобильные хитрости и ПЕРФОРАТОР

Купить Mobil 1™ онлайн — http://bit.ly/2P10DYt Испытания моторных масел Mobil 1™ в двигателях такси (20 000 км между заменами) — http://bit.ly/2QpLEaN Мой 2й КАНАЛ https://www.youtube.com/channel/UC6rJlbPrc07AnG4BYlciPoA Проверенные Автозапчасти (отечка, иномарка) — http://aywi.ru/ Автозапчасти На ютубе https://www.youtube.com/channel/UCqaq-ivicexXJ9qfc8b9WcQ По вопросам рекламы Denis.avtoservis@gmail.com

НИВА 6Х6 от ГАРАЖ 54

1 месяцев назад

МАСТЕР СМАЗКА ВАЛЕРА http://valera.smazka.ru/?utm_source=54boom2 Пусковое устройство Aurora ATOM 18 https://evrotek.spb.ru/catalog/product/52295/ Отечественный АВТОРАЗБОР https://vk.com/nsk_pervyirazbor_ru Наш LIFE канал (приколы со съемок и не только) https://goo.gl/Emk1ZC Поддержи канал — купи наклейку https://garage54.ru/ Наша группа ВКонтакте https://vk.com/garage__54 Мы в Instagram https://www.instagram.com/garage__54/ Для коммерческих запросов: почта: promo@garage54.ru ВК: https://vk.com/alex_spz

Два в одном, кран + кантователь для снятия и ремонта двигателя.

Появилась острая необходимость в кантователе для двигателя, решил не варить новый агрегат а модернизировать уже готовый кран. И вот что получилось.

ЗАРАБОТОК НА ХЛАМЕ ИЗ ГАРАЖА

Разбор гаража от старого советского хлама. Сколько можно заработать на хламе из гаража. Группа в ВК — https://vk.com/garagemachinators #заработокнахламе #находкивгараже #вскрытиегаража

Мини крана PAVEN сборка

Мини-кран PAVEN на прицеп, грузовик, стройку и в гараж. www.paven.by

1 КИЛОМЕТР ПЛЕНКИ ПРОТИВ АВТОМОБИЛЯ

Канал нашего СПОНСОРА — https://goo.gl/pz6TmJ Канал Vemach https://www.youtube.com/channel/UC3v1Mg_3v7H4N1QWgdzKH8g Наш LIFE канал (приколы со съемок и не только) https://goo.gl/Emk1ZC Поддержи канал — купи наклейку https://garage54.ru/ Наша группа ВКонтакте https://vk.com/garage__54 Мы в Instagram https://www.instagram.com/garage__54/ Для коммерческих запросов: почта: promo@garage54.ru ВК: https://vk.com/alex_spz

самодельная лебедка для снятия двигателя и не только

Гидравлический пресс своими руками

Подъемник из гидро-цилиндра.ч.1

Самодельный подъемник из гидроцилиндра от погрузчика стогометателя ПФ-0.5. Был сделан для подъема листов гипсокартона подшивки потолков. В связи с жалобами на длинные по времени ролики,этот фильм разделил на две части.Приятного просмотра.

Крутая самоделка/Это простейшее приспособление обязательно вам пригодится

❏Сегодня я Вам покажу универсальное и незаменимое приспособление которое облегчит вам труд и сэкономит ваше время работая в гараже, даче или мастерской! Партнерская программа: https://youpartnerwsp.com/join?100022 Группа в ВК: https://vk.com/clubavtoclass3 СМОТРИТЕ: https://www.youtube.com/channel/UCm0isf-hnhiUE5MnoV4MeBA ▼Если Вам понравилось это видео, поделитесь им с друзьями и поддержите меня пальчиком вверх▼

Гидроподъемник в гараж

Обзор складного крана АРМАДА 2 тонны

Представляем вашему вниманию экономичный кран 2т складной Т62202L ТМ АРМАДА. Посмотреть кран на сайте: Подставки АРМАДА T51102А обладают оптимальными техническими характеристиками. Посмотреть товар здесь: http://armada-auto.su/ Они предназначены для безопасного производства диагностических и ремонтных операций в условиях СТО, автосервисов, автомастерских и иных предприятий. Этот кран очень надежен имеет компактные размеры и небольшой вес. Используется для подъема автомобилей или деталей машин.

Подъемник своими руками / Homemade Car Lift Jacks

4 месяцев назад

Автоподъемник своими руками, Homemade Car Lift Jacks. ВОЗВРАЩАЙТЕ ДО 20% ОТ ПОКУПОК НА АЛИЭКСПРЕСС И НЕ ТОЛЬКО! ПЕРЕХОДИ ПО ССЫЛКЕ И РЕГИСТРИРУЙСЯ: http://ali.pub/1p86ae ПОМОЩЬ НА РАЗВИТИЕ КАНАЛА: http://www.donationalerts.ru/r/djclone

Авто ЛАЙФХАКИ. Автомобильные хитрости

АВТОЛАЙФХАКИ. советы для автомобилистов Качай

Смотрите также:
03.11.2018

Как сделать зарядку для автомобильного аккумулятора Проблемы с аккумуляторами — не такое уж редкое явление. Для восстановления работоспособности необходима дозарядка, но нормальная зарядка стоит приличных денег, а сделать ее можно из подручного «хлама». Самое главное —...

03.11.2018

Что можно сделать из бензопилы — самоделки из бензопилы Принцип переделки В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их...

03.11.2018

Кран балка в гараж своими руками Занимающая немного места кран-балка станет необходимым устройством для поднятия тяжестей в гараже. Купить гаражный кран 2т не составит труда, если позволяют финансы, но можно сделать кран балку и своими руками. Кран балка в гараже своими...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
