Вибростол своими руками

Изготовление вибростола в домашних условиях

После возведения дома и подсобных помещений хозяин стремится облагородить свой участок: высадить цветы и кустарники, выложить садовую дорожку. Покупать тротуарную плитку в больших количествах невыгодно, поэтому лучше изготовить ее самостоятельно на вибростоле – приспособлении, позволяющим методом вибропрессования получать различные формы из бетонного раствора. Установка играет роль механизма запуска действия пластификаторов и равномерно распределяет смесь по форме. Процесс ее работы прост, и поэтому стоит задуматься о том, как сделать вибростол своими руками.

Оглавление:

Устройство и принцип работы

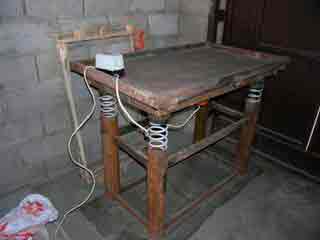

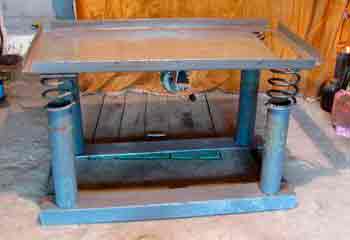

Самодельная установка представляет собой плиту, прикрепленную к основанию из металла подвижным соединением, и электромотор, сообщающий ей вибрационное движение. Столешница устройства, как правило, имеет идеально гладкую поверхность.

К выбору материала специалисты рекомендуют подходить внимательно: он должен быть устойчивым к вибрации, динамической и статической нагрузке.

Если эти условия не соблюдены, то с помощью вибростола для тротуарной плитки будут произведены некачественные изделия, которые впоследствии вызовут проблемы при укладке.

Перед началом работы с устройством его неподвижно крепят к полу. Затем на рабочую поверхность устанавливают форму с бетонной массой и включают электромотор. Благодаря вибрации цементно-песчаный раствор оседает и уплотняется, из него выходят остатки воздуха, в результате чего получается монолитное изделие, внутренние пустоты в котором отсутствуют. После завершения формования вибрационный двигатель отключается, а плитки снимаются. Сушатся они примерно 20-26 часов в естественных условиях, затем извлекаются из формы с помощью специального распалубочного устройства.

Следует отметить, что на вибростоле для бетона должна обеспечиваться равномерная вибрация поверхности с небольшой амплитудой колебаний. В противном случае цементно-песчаная смесь может «закипеть», и вместо желаемого уплотнения изделия произойдет его насыщение воздухом.

Необходимые материалы и инструменты

Для сборки вибростола своими силами вам понадобятся:

металлический лист для изготовления столешницы;
электромеханический двигатель;
металлические пластины;
стальные пружины, которые обеспечат необходимую вибрацию;
швеллерный профиль или уголок;
трубы из металла;
сварочный аппарат;
болты для фиксации электродвигателя;
дрель;
металлическая шайба;
болгарка.

Процесс изготовления установки

Наиболее сложным этапом конструирования самодельного вибростола в домашних условиях является подбор подходящего электромотора. Неплохим вариантом является движок от стиральной машины, единственным недостатком которого является недолговечность вследствие износа подшипников или отсоединения оси.

Перед тем, как приступить к изготовлению установки, необходимо найти в соответствующей литературе или Интернете чертеж вибростола. Дальнейшие работы рекомендуется проводить в соответствии с ним.

Основание изготавливают из швеллера или уголка. Размер может быть произвольным, стандартным специалисты считают 700х700 мм. Планируя площадь рабочего пространства, помните, что она должна соответствовать мощности используемого электромеханического двигателя.
Опора. Ножками вибрационного стола служат металлические трубы. Привариваются они к основанию при помощи сварочного аппарата. Для обеспечения максимальной устойчивости к ножкам крепятся металлические пластины, которые затем фиксируются бетонным раствором. Если существует необходимость перемещать вибростол, то делать этого не стоит. Тогда устойчивость будет зависеть от качества напольного покрытия. Высота стола подбирается произвольно, однако она должна обеспечивать удобство работы мастера. Двигатель следует располагать на некотором расстоянии от пола.

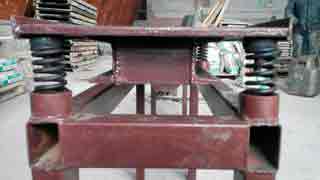

Пружины располагаются в каждом углу и в центре конструкции и привариваются к ней. Их можно взять от мопеда или автомобиля и перерезать надвое. Они будут обеспечивать вибрацию столешницы при функционировании электромотора. К ним привариваются пластины, закрепляющиеся на металлическом листе, толщина которого должна составлять не менее 8 мм. В случае использования более тонкого основания может произойти деформация рабочей части.

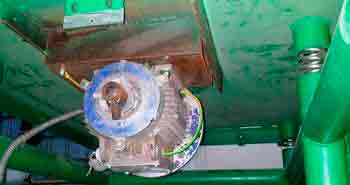

Двигатель крепится к угольнику, приваренному поперек вибростола на пружинах. Малоамплитудные колебания с высокой частотой обеспечиваются эксцентриком, который изготавливается из металлической шайбы, надетой на вал двигателя. Сбоку в нем проделывается отверстие и создается резьба на 8. Регулировка амплитуды достигается путем вкручивания или выкручивания болта, который фиксируется в шайбе контрольной гайкой.

Важно надежно закрепить электромотор так, чтобы он не был подвержен вибрации, ведь в противном случае срок его эксплуатации значительно уменьшится.

Можно упростить работу и приобрести разбалансированный движок в магазине. Для данной цели отлично подходит вибратор ИВ-99 Е 220 В. Стоимость его составляет 6000 рублей и он отлично справляется с поставленной задачей. Не лишним будет и приобретение потенциометра переменного тока, который позволит путем изменения напряжения подстраивать частоту колебаний под каждый вид используемой бетонной смеси.

Использование вибростолов для изготовления тротуарной плитки имеет ряд преимуществ. Это не только прочность и высокое качество изделий, но и заметная экономия: можно применять жесткие смеси с малым количеством цемента без потерь в качестве. Производительность самодельного вибростола достигает 50-60 м2 плитки в сутки. Такого количества достаточно для ведения успешного бизнеса по производству и продаже изделий для мощения тротуарных дорожек.

Источник: http://stoneguru.ru/izgotovlenie-vibrostola-v-domashnix-usloviyax.html

Вибростол своими руками — Дешево и сердито

Вибростол своими руками

В этой статье мы рассмотрим два вида вибростолов:
Первый вид — это вибростол для производства изделий из бетона, в том числе и тротуарной плитки.
Второй — простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.

Вибростол для бетона своими руками
Конструкция вибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь производство тротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.
Требования к вибростолу
Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плитки приведет к появлению неровных изделий, которые невозможно будет уложить. Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.
Что нужно для вибростола?
Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек. Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя. Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.

Источник: http://shapovalov5.ru/vibrostol.html

Как сделать вибростол своими руками — пошаговая инструкция

Чтобы сделать вибростол своими руками достаточно будет стандартных инструментов, которые есть у большинства домашних мастеров. Самый сложный навык, что может понадобиться, это умение пользоваться сваркой. Самодельный вибростол даже будет выигрывать в сравнении с заводским, так как будет рассчитана под свое строительство: размер плиток и их количество которое будет изготавливаться за один раз. Применяться может для шлакоблоков и изготовления вибролитьевой плитки своими руками.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
Болгарка с отрезным и шлифовальным кругами.
Дрель и сверла необходимых размеров.
Болты гайки шайбы и ключи под них.
Рулетка и линейка, для измерений и разметки.
Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

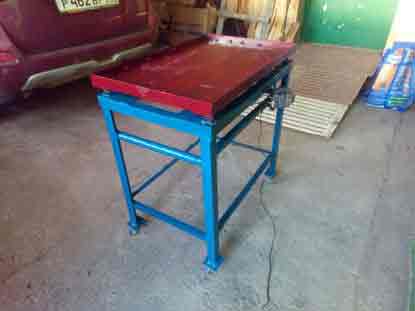

На видео вибростол, собранный из подручных деталей:

Четыре одинаковые пружины можно с мопедных амортизаторов, плотные ремни или цепи, которые выдержат вес столешницы и погруженных на нее бетонных форм.
Вибрационный или обыкновенной электродвигатель.

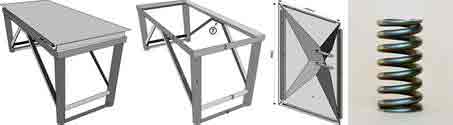

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

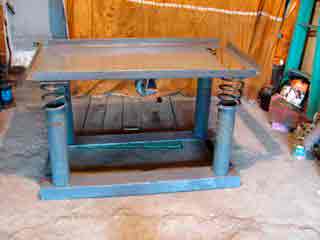

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

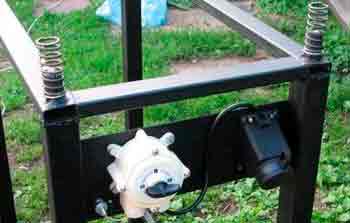

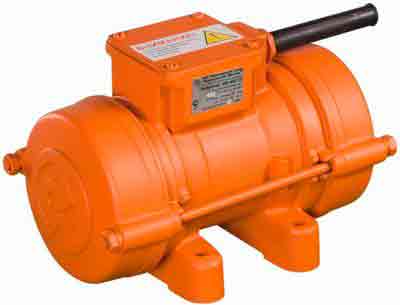

Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

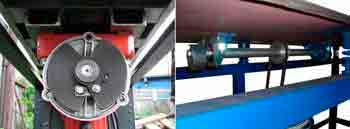

Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Расформовочный вибростол

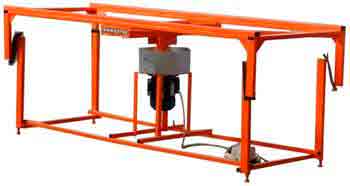

Используется для извлечения высохшей плитки из формы. По сути, это обыкновенный вибростол, сделанный своими руками, только в его крышке есть отверстие. На него сверху ложится форма и под действием вибрации плитка из нее выпадает.

Чтобы работать с расформировочным вибростолом, на форме должны быть ручки или поля, которыми можно опереть ее о стол. Из кустарных форм, вместо которых применяются пластиковые емкости извлечь плитку таким способом не получится, разве что просто положить ее на стол, чтобы от вибрации зацепление между формой и плиткой стало меньшим.

На производстве применяются отдельные расформовочные вибростолы, в которых под столешницей находится подушка или сразу транспортерная лента для выпадающей плитки. Сама столешница делается съемной, под разные формы плиток.

Превратить сделанный самостоятельно вибростол в расформовочный можно двумя путями:

Сделать дополнительную столешницу. Если пружины плотно стоят в стаканах и не приварены, то заменить поверхности недолго.
Обойтись одной столешницей, но в одной из сторон сделать съемный люк, вместо которого можно вставлять нужные формы. Также под люком не помешает сделать подушку – даже если планируется подхватывать плитку, рано или поздно она пригодится.

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне.

На видео пример работы одной из них:

Из автомобильных покрышек

Для простейшей конструкции понадобятся только 1-3 покрышки (в зависимости от требуемой высоты), деревянный щит (размер на 1-2 плитки) и резиновый молоток.

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

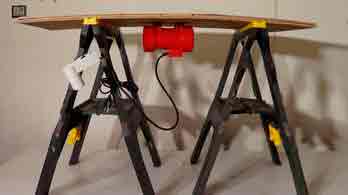

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

Источник: http://zamesbetona.ru/oborudovanie/vibrostol-svoimi-rukami.html

Как сделать вибростол своими руками?

При изготовлении бетонных изделий, тротуарной плитки, а также продукции из гипса и специальных смесей возникает необходимость уплотнить раствор, в котором присутствуют воздушные пузырьки. Вибрационное воздействие способствует равномерному распределению раствора по форме, улучшает структуру материала, повышает его прочность. В промышленных условиях для этого используется массивное и дорогостоящее оборудование. Целесообразно изготовить своими руками вибростол при производстве изделий в бытовых условиях.

Что такое виброплощадка

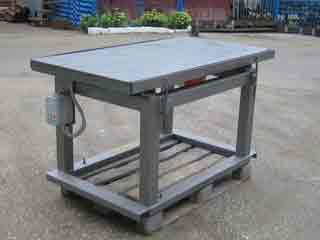

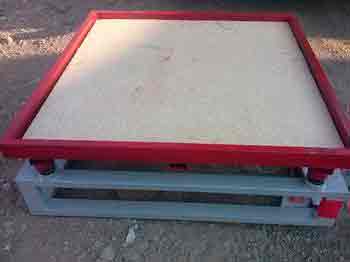

Вибрационный стол (площадка) представляет собой техническое устройство, предназначенное для уплотнения в домашних и производственных условиях растворов на основе бетона, строительных смесей и гипса при формовании. Формовочный процесс, осуществляемый с помощью вибрационного уплотнения, гарантирует повышенные прочностные характеристики изделий, что сказывается на сроке их эксплуатации.

Конструкция вибростола не очень сложная

Назначение изделия

Вибрационная площадка, которую несложно сделать своими руками, совершает до 3000 колебаний за 60 секунд и предназначена для следующих целей:

изготовления мелкосерийной продукции методом вибрационного литья;
производства плитки для тротуаров;
трамбовки изделия из цемента и асфальтобетонных смесей;
формования блоков из вспененного бетона;
виброуплотнения элементов заборов, декоративных изделий, подоконников;
проведения различных видов испытаний продукции.

Универсальный вибростол – конструктивные особенности

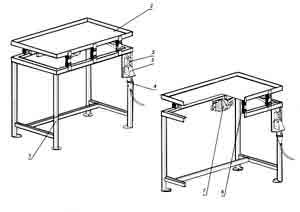

Вибрационная площадка (стол) является техническим устройством, включающим следующие составные части:

Опорную станину, изготовленную в виде металлической рамы. Сварная конструкция рамы должна быть жесткой и массивной, чтобы обеспечить устойчивость агрегата.
Рабочую площадку в виде стальной горизонтально расположенной и идеально гладкой столешницы. Подвижное крепление плиты к раме осуществляется с помощью четырех жестких пружин.

Нужно , чтобы столешница была гладкой и ровной, а вибрация проходила равномерно

Важной конструктивной особенностью вибростола является:

обеспечение равномерных колебаний столешницы;
малая амплитуда колебаний.

Для этого необходимо правильно подобрать двигатель для вибростола, определить массу эксцентрика и место закрепления привода. При повышенной частоте колебаний и неравномерной вибрации возможно насыщение формуемого состава воздухом, что вызывает уменьшение прочности изделий.

Принцип работы

Универсальный агрегат, облегчающий формовочный процесс, функционирует следующим образом:

основание станины вибростола жестко крепится к поверхности пола;
подключается питающий кабель;

Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание

устанавливается на рабочую площадку заполненная раствором форма;
включается вибрационный мотор путем нажатия на соответствующую кнопку пульта;
осуществляется процесс интенсивного уплотнения, в результате которого из раствора выходят воздушные пузырьки и смесь оседает, становясь более плотной;
отключается подача электрической энергии;
снимаются с горизонтальной плиты емкости с заформованными изделиями;
происходит следующий цикл виброуплотнения по приведенному алгоритму.

Изготовленный своими руками вибростол и промышленный агрегат работают по одинаковому принципу.

Вибрационный стол – разновидности

Вибрационные столы различаются по следующим параметрам:

Площади и габаритам рабочей поверхности. С увеличением размеров обеспечивается возможность изготовления сложных изделий, а также возрастает количество одновременно уплотняемых форм.
Установленной мощности, определяющей производительность агрегата. В зависимости от суммарной массы расположенных на рабочей площадке заформованных изделий подбирается двигатель для вибростола.

Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью

Для обеспечения технологических потребностей используются следующее разновидности вибро столов:

формовочный, используемый при производстве для вибрационного уплотнения изделий, находящихся в формах;
расформовочный, позволяющий с помощью специальной насадки извлекать готовые изделия из формовочных емкостей.

Технология изготовления вибростола своими силами

Рассмотрим, как сделать самостоятельно вибрационный стол. В первую очередь необходимо подготовить чертеж вибростола. Если имеется соответствующая техническая подготовка, чертежные навыки, можно самостоятельно разработать чертеж. Подойдет также готовый эскиз, на котором можно проставить размеры своей конструкции. Оптимальная высота от основания до площадки 0,7–0,8 м, а габариты – 0,5х1,0 м.

Для выполнения работ следует подготовить требуемые материалы, комплектующие, необходимые инструменты и оборудование:

Стальной лист для изготовления рабочей плиты (толщина 6–8 мм).
Металлические пружины одинаковой жесткости в количестве 4 штук.
Трубы, соответствующие размерам пружин, для изготовления опорных подстаканников.
Стальной прокат в виде швеллеров, уголков или трубы для изготовления металлоконструкции рамы.

Продолжительность работы зависит от конструкции стола

Если планируется использовать виброплощадку для формования изделий из различных материалов, целесообразно добавить электронный регулятор частоты вращения двигателя в систему управления вибромотором.

После подготовки необходимых материалов и комплектации можно изготавливать своими руками вибростол, соблюдая последовательность операций:

Нарежьте заготовки для изготовления агрегата, придерживаясь указанных на чертеже размеров.
Сварите прямоугольное основание рамы, применяя подготовленный металлический профиль.
Прихватите к стальной раме опорные стойки с предварительно приваренными пластинами для анкерного крепления.
Усильте устойчивость металлической конструкции поперечно расположенными перемычками из стальных трубок или уголков.

Вибростолы, изготовленные в домашних условиях, не отличаются высокой производительностью и запасом прочности

Заключение

Следуя приведенным рекомендациям, несложно изготовить своими руками вибростол. Несмотря на кажущуюся простоту конструкции, важно серьезно отнестись к разработке чертежа, продумать все технические нюансы, использовать качественные материалы и соблюдать технологический процесс сборки. Самостоятельно изготовленный агрегат позволит на протяжении длительного времени в домашних условиях формовать бетонные изделия.

Источник: http://pobetony.ru/tekhnika-i-materialy/svoimi-rukami-vibrostol/

Как сделать вибростол своими руками?

Красивое и экологически чистое покрытие дорожек и площадок из тротуарной плитки на приусадебной территории очень популярно у частных застройщиков. Однако стоимость материала, необходимого для выполнения работ, достаточно высока, что вынуждает искать варианты его более дешевого приобретения.

Одним из возможных решений этого вопроса является изготовление тротуарной плитки своими руками, для чего требуются не только строительные материалы и формы для заливки бетонной смеси, но и вибростол.

Для чего он нужен? Использование вибрационного оборудования позволяет добиться высокого качества производимой брусчатки за счет повышения уровня уплотнения бетона в формах. Кроме этого, такой механизм значительно экономит ваше время, затрачиваемое на изготовление изделий. Поверхность вибростола можно использовать не только для формирования брусчатки, но и для изготовления бордюрного камня, столбиков и других изделий из цементных и гипсовых смесей.

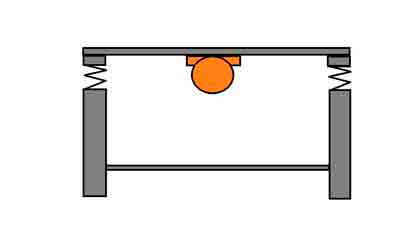

Принципиальная конструкция

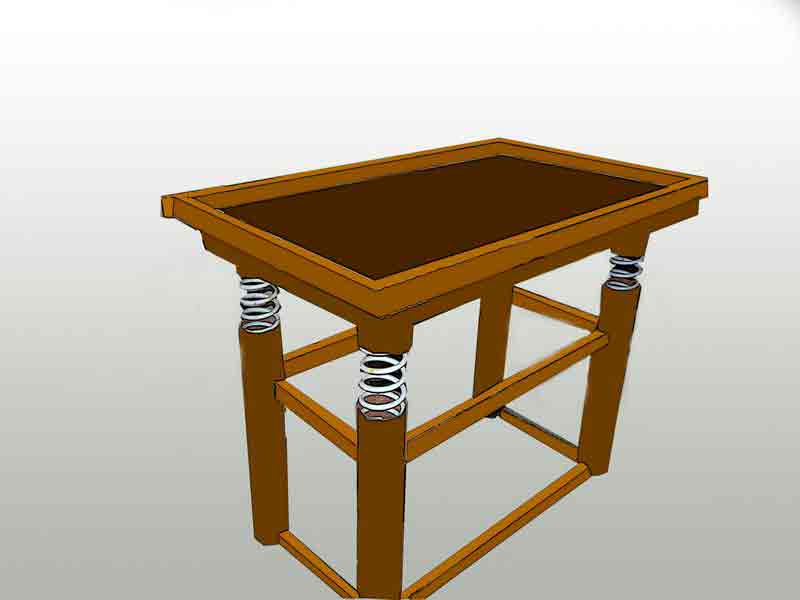

Вибростол для тротуарной плитки представляет собой механическое устройство, состоящее из:

жесткой неподвижной опорной рамы;
вибрационной подвижной площадки;
компенсационных пружин;
вибродвигателя или обычного двигателя с вибрационным механизмом.

Направление вибрации поверхности стола может быть горизонтальным, вертикальным или в нескольких направлениях. Конструктивно такие вибростолы отличаются только расположением вибрирующего ротора. Для создания горизонтальных колебаний он устанавливается вертикально, а для получения вертикальной вибрации — горизонтально. Разнонаправленная вибрация будет получена при установке ротора под углом к поверхности. Чертеж вибростола:

Источник: http://protrotuarnujuplitku.ru/trotuarnaya-plitka/vibrostol-svoimi-rukami.html

Как сделать вибростол для тротуарной плитки своими руками

Технология изготовление самодельного вибростола для тротуарной плитки будет полезна тем, кто планирует мощение дорожек во дворе индивидуального дома. А также частным предпринимателям, готовым к организации мини-производства плитки и брусчатки для тротуаров и дорожек.

Тротуарная плитка востребованный материал, как у коммунальных служб, так и у частных домовладельцев. Легкая в укладке, устойчивая к истиранию, неприхотливая в уходе и другие достоинства плитки привели к росту ее популярности.

Многие, решая положить плитку на участке большой площади, самостоятельно принимаются за ее изготовление.

Вибростол для тротуарной плитки своими руками

Основным приспособлением, которое нужно купить для начала процесса изготовления плитки является вибростол. Он предназначен для уплотнения состава формы для плитки и удаления из нее пузырьков воздуха.

Однако мастера-умельцы и здесь действуют самостоятельно, предпочитая изготовить вибростол своими руками, а не покупать готовый. Тем более что сделать его можно из подручных средств в домашних условиях.

Постараемся подробно рассмотреть, как сделать вибростол своими руками, в виде пошаговой инструкции.

Что такое вибростол для плитки?

Вибростол или вибропресс – это оборудование для производства тротуарной плитки. Рабочая поверхность стола может совершать колебательные движения, такое вибрирование является его основным достоинством и предназначением.

Вибростол позволяет изготовить не только тротуарную плитку, но и отлить бетонные секции забора, памятники, элементы декора и т.п.

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

1. По направлению вибрации:

Вибростол с горизонтальной вибрацией; Вибростол с горизонтальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

2. По способу установки:

мобильные (переносные);
стационарные.

3. По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочный Такие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

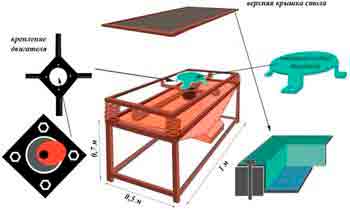

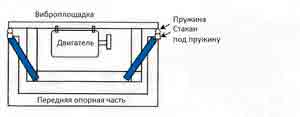

Эскиз вибростола показан на рисунке.

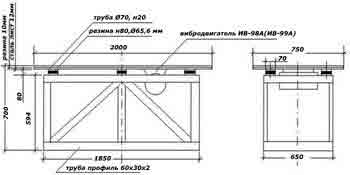

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров – конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка Конструкция вибростола и просеивателя песка

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Инструмент:

сварочный аппарат;
дрель;
болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования.

Столешница для вибростола из ДСП Столешница для вибростола из листовой стали

Стоимость фанеры марки ФК 15 мм из березового шпона
(размеры листа 1 525 х 1 525) – 650 руб.

Стоимость металла горячекатаного толщиной 5 мм
(размеры листа 1 500 х 6 000) – 10 870 руб.

металлический уголок 50х50 мм

Бортик вибростола из уголка Ограничитель края вибростола из уголка

швеллер для крепления мотора

Швеллер для крепления вибромотора Крепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;

Конструкция рамы вибростола для плитки Рама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры

Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростола Пружины для вибропресса

болты для установки на них пружин

Стаканы для пружин вибростола Место крепления стаканов для пружин вибростола

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростола Электрический двигатель для вибростола

Какой двигатель лучше для самодельного вибростола?

Пользователи советуют использовать для частного производства тротуарной плитки вибрационный двигатель:

ИВ-99 E (7650 руб): мощность 0,5 кВт, источник питания – 220 В, масса 14,5 кг, вынуждающая сила до 5 кН, частота вибрации 3000 об/мин.

ИВ-98 Е (8540 руб): мощность 0,9 кВт, источник питания – 220 В, масса 22,5 кг, вынуждающая сила до 11 кН, частота вибрации 3000 об/мин. Этот вибромотор отличается наличием дебалансов, установленных на ротор. Вращаясь с валом ротора, они создают вынуждающую силу.

Для производства в промышленных масштабах, подойдет вибратор ИВ-104 Б: мощность 0,53 кВт, источник питания – 380 В, масса 25 кг, вынуждающая сила до 6,3 кН, частота вибрации 1500 об/мин.

Самый простой и экономный способ – использовать старый движек от стиральной машины, насосной станции и тд., что обойдется гораздо дешевле в пределах 1 тыс. руб. + токарю (вал (ось), эксцентрик, обойма под подшипники).

Самодельный вибростол для тротуарной плитки – видео

Как правильно собрать вибростол

Перед сборкой металлические части желательно обработать антикоррозионным раствором, упреждающим появление ржавчины. Например, грунтовкой ГФ-021 ЛАКРА (125 руб/кг) или эмаль-краской «Спецназ грунт-эмаль по ржавчине» (383 руб/0,8 кг). Для металла, который уже тронут коррозией, нужно использовать специальные грунтовки, такие как грунтовка ЭП-0180 (188 руб/кг).
Составляющие части вибростола соединяются сварным швом. Выбор жесткого крепления обусловлен тем, что болты при вибрации могут расшататься и снизить жесткость опоры. Если нужно сделать разборную конструкцию применяются болты, которые нужно периодически подтягивать.
Мотор, приводящий в движение вибростол, не должен касаться земли. После его установки, целесообразно произвести пробный запуск оборудования для того, чтобы проверить амплитуду колебания, устойчивость конструкции и жесткость пружин.
Длина ножек опоры должна быть одинаковой. Кроме того, место установки стола должно быть ровным, чтобы не создавать перекоса при установке вибростола. Стол разумно закрепить неподвижно на основании. Или с помощью бетонного раствора или с помощью анкеров.

Заключение

Устройство вибростола сравнительно сложная задача, тем не менее, его можно сделать своими руками, практически из подручных средств или с минимальными затратами (если не учитывать приобретение электромотора, хотя, тоже можно купить б/у). Такой подход целесообразен в условиях большого фронта работы или при желании организовать небольшой бизнес по производству тротуарной плитки или брусчатки.

Источник: http://moydomik.net/tehnika-i-oborudovanie/368-vibrostol-dlya-trotuarnoy-plitki-vibropress.html

Вибростол своими руками для тротуарной плитки, видео

Многие городские жители мечтают иметь загородный дом с ухоженными газонами, бассейном и красивыми дорожками, где можно расслабиться и отдохнуть от повседневной суеты. Можно приобрести обыкновенный приусадебный участок и украсить его тротуарной плиткой своими руками. Для ее производства может понадобиться вибростол, который также можно изготовить самостоятельно. Такая конструкция позволяет подготовить нужное количество отделочного материала для укладки дорожек на территории своего участка. Так как сделать вибростол своими руками?

Устройство вибростола

Производится тротуарная плитка из бетонной смеси, включающая в себя:

Такую смесь готовят при помощи бетономешалки, а затем заливают раствор в специальные формы. В них естественное уплотнение бетона с удалением из него пузырьков воздуха происходит очень медленно, причем такой процесс никак не контролируется человеком. Для ускорения процесса уплотнения и возможности его контроля можно изготовить такое устройство, как вибрационный стол.

Такая конструкция состоит из столешницы, которую подвижно закрепляют на специальной станине при помощи подвесов или пружин. Во время работы крышка стола должна обязательно находиться в горизонтальном положении. Этот элемент конструкции обладает ограниченной подвижностью в горизонтальном и вертикальном направлениях. В движение ее приводит электродвигатель, который предусмотрен конструкцией вибростола.

Чтобы крышка стола встряхивалась, на электропривод устанавливают массивный эксцентрик. Вращаясь на валу во время работы, он начинает радикально смещать центр тяжести электродвигателя, вызывая его вибрацию. Происходит передача вибрации от этого элемента к крышке стола, на которой прочно закреплен электромотор. Вибрационные смещения от стола начинают передаваться формам, которые предназначены для отливки в них бетона и плитки.

Как сделать вибростол своими руками

Изготовление вибростола для тротуарной плитки своими руками не является сложной задачей. Перед тем как приступить к работе, необходимо подготовить чертеж конструкции, по которому будет изготавливаться вибрационный стол, а также необходимые инструменты и материалы, предназначенные для этого.

Инструменты и материалы

Чтобы сделать вибростол, нужно подготовить следующие материалы:

швеллер и четыре железные трубы;
вибропривод, любой электродвигатель, имеющего необходимую мощность и рабочее напряжение в 220 В;
металлический лист, необходимый для изготовления столешницы;
стальные пружины.

Также будут необходимы следующие инструменты:

болты, с помощью которых электродвигатель будет крепиться к плоскости столешницы;
болгарка;
сварочный аппарат;
дрель.

После того как чертеж будет разработан, осуществляют предварительную подгонку металлических заготовок, которые входят в состав конструкции вибростола.

Этапы изготовления

Схема вибростола не является сложной и не представляет никаких трудностей. В первую очередь обращают внимание на то, как изготовлено основание конструкции. Оно конструируется с использованием металлического уголка или швеллера. Размеры 70х70 см являются оптимальными для стола, однако в случае необходимости их можно изменять. Проектируя стол для изготовления плитки, следует учесть, что конструкция большого размера потребует более мощный двигатель в качестве вибропривода.

Опорами для стола используют железные трубы, приваренные к основанию. Чтобы виброустройство было максимально устойчивым, на концы труб приваривают металлические пластины или закрепляют основание, вкопав в землю трубы. Для усиления устойчивости вкопанные трубы заливают небольшим количеством бетона. Если в качестве опор используются металлические пластины, стол становится переносным. Высота конструкции должна быть такой, чтобы во время работы двигатель не касался земли.

После того как будут установлены опоры, нужно сделать подвижную столешницу. По углам опорной конструкции следует приварить пружины, а если столешница имеет большую площадь, то пружину приваривают и по центру. Такие пружины можно взять у мопеда и разрезать пополам.

После того как пружины будут закреплены, на них накладывают металлический лист. Его толщина должна быть не меньше 8 мм. К нижней плоскости листа прикрепляют электрический вибропривод. На поверхности столешницы размещают форму, которая будет использоваться для изготовления плитки. Если плитка будет иметь небольшой размер, то на столешнице размещают несколько форм.

Особенности крепления вибропривода

Чтобы создать вибрацию, к столешнице необходимо неподвижно закрепить электродвигатель. Лучше всего для этих целей использовать готовые вибраторы ИВ-98 или ИВ-99. При их применении создается достаточно сильная вибрация, поэтому крышка для стола должна быть массивной. Для этого ее утяжеляют с помощью закрепления на ней тяжелых металлических уголков.

В качестве привода рекомендуется применять обыкновенные бытовые электродвигатели, на которых вместо шкива монтируют самодельный эксцентрик, специально для этого изготовленный. Он представляет собой втулку с прикрепленным к ней болтом и имеющей для фиксации винт. Этот болт должен свободно передвигаться в поперечном направлении, что обеспечивает регулировку силы вибрации.

Двигатель можно закреплять в трех различных положениях. Если привод закреплен горизонтально, то вибрация осуществляется в вертикальном направлении, и наоборот. Если есть необходимость совершения вибрации в двух направлениях, двигатель закрепляют под углом в 45 градусов по отношению к столешнице.

Требования к работе вибростола

Во время работы конструкции, сделанной своими руками, колебательные движения не должны быть слишком большими, так как для изготовления качественной продукции необходима равномерная вибрация по всей плоскости столешницы. Только в этом случае материал, из которого изготавливается плитка, будет ровно уплотняться.

Вибрационный стол в высоту должен быть не меньше 80 и не больше 90 см. Размеры столешницы подбирают таким образом, чтобы на ее поверхности можно было удобно работать.

Станину конструкции изготавливают из уголков, а на ножках должны быть крепления для установки на анкера. Если их не будет, стол во время работы может качаться, что негативно сказывается на качестве изготавливаемой продукции.

Таким образом, сделать вибрационный стол самостоятельно можно, хотя это и нелегко. На помощь придут специально разработанные чертежи. Если конструкция изготовлена правильно, то можно производить высококачественную продукцию. Такой тротуарной плиткой можно красиво выложить дорожки на своем приусадебном участке на зависть всем соседям.

Источник: http://nashgazon.com/uchastok/dorozhki/vibrostol-svoimi-rukami-dlya-trotuarnoy-plitki-video.html

Вибростол своими руками

Вибростол используется для повышения плотности и равномерного распределения бетонной смеси в форме. Такое оборудование стоит недешево. Но для домашнего производства плитки или бетонных блоков нет смысла покупать сложные и дорогостоящие конструкции.

Схема вибростола для изготовления тротуарной плитки и блоков

1 — опора стола, 2 — столешница, 3 — разъём электропитания, 4 — вилка электропитания, 5 — включатель вибраторов, 6 — амортизаторы, 7 — вибратор электромеханический

Как сделать вибростол для тротуарной плитки своими руками?

Размер оборудования зависит от формы изделий и объема работ. Оптимальные габариты столешницы для самостоятельного изготовления небольших партий тротуарной плитки — 700х700 мм. При изготовлении своими руками вибростола для блоков увеличьте длину столешницы до 2000 мм.

Здесь Вы можете ознакомиться с каталогом вибростолов для тротуарной плитки, реализуемых ООО ТД «ТехМаш».

Необходимые материалы представлены в таблице

Внимание: все размеры, указанные в статье, носят справочный характер и могут варьироваться в зависимости от мощности вибратора и габаритов стола.

Опора вибростола

Каркас

Ножки

Материалы

Размеры сечения

Материалы

Размеры сечения

Металлический уголок, швеллер или трубы любого профиля. Толщина 1,5 мм. Длина зависит от габаритов конструкции.

Полка уголка не менее 30 мм

Четыре отрезка трубы круглого или квадратного сечения.

Толщина 1,5 мм. Длина зависит от высоты вибростола.

Ø труб круглого сечения 1,5–2″

Ø труб круглого сечения от 1″

Квадратное сечение 44х44 мм

Болты для крепления амортизаторов (для лучшей фиксации на болты надевается резиновый шланг).

Подошвы толщиной 1,5 мм

лист 55х55 х1,5 мм

Уголок для перекладин

Столешница

Материалы

Размеры

Труба для рамки

Сечение 40х20 мм или 40 х40 мм

Швеллер для крепления двигателя

Гайки для фиксации амортизаторов

Толстый прут для изготовления бортиков

Амортизаторы

Стальные пружины (6 штук)

В некоторых случаях применяют резиновые амортизаторы, обеспечивающие минимальную амплитуду колебаний.

Вибратор

Электродвигатель с дебалансом на 220 В

Порядок работы

Для работы потребуются:
• сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм;
• электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8)
• болгарка;
• дрель;
• болты и гайки;
• рулетка.

Сборка основания

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2″, толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола.
Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.

Сборка столешницы

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.

Амортизаторы

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99. Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.

Регулировка вибратора

Возмущающая сила в кН рассчитывается по формуле:

F = 30(Mс + 0,3Мб) / 1000

где, Мс — масса столешницы;
Мб — масса бетона.

Для уменьшения амплитуды колебаний измените вес или размер пластин дебаланса.

Для защиты от коррозии окрасьте конструкцию грунт-эмалью по ржавчине «3 в 1». Покрытие наносится в три слоя. Краска быстро сохнет, не требует предварительной зачистки поверхности от ржавчины, устойчива к воздействию воды и масел.

Источник: http://www.pnevmoteh.ru/vibrostol-svoimi-rukami

Как сделать вибростол своими руками

Тротуарная плитка, брусчатка, бортовые бордюрные камни, малые архитектурные формы для дачного дома и сада, — все эти изделия из бетона очень востребованы на сегодняшнем рынке строительных материалов. При этом все это возможно изготавливать самостоятельно при сравнительно небольших материальных затратах. В таком производстве одним из ключевых моментов, отвечающих за качество итогового продукта, наряду с качеством бетонной смеси и соблюдением технологии просушки, является равномерное распределение раствора в форме. Провести эту операцию наиболее правильно и эффективно позволяет вибростол. Однако такое оборудование требует ощутимых материальных затрат, поэтому выходом из ситуации является изготовление вибростола своими руками.

От вас понадобится лист металла толщиной от 7 мм, П-образные швеллера, 4 пружины (например, от автомобильной подвески), электрический двигатель на 220 В.

Металлический лист – это будущая столешница, которая специально рассчитывается в каждом случае индивидуально; все зависит от размеров вибростола и материала, который идет на его изготовление, ведь столешница должна стойко переносить статические и динамические нагрузки. Фундаментом и основанием стола послужат швеллера, из которых свариваются два прямоугольника. К фундаменту крепятся пружины, а к основанию – столешница. Затем фундамент и основание соединяются и на обратной стороне столешницы устанавливается электрический двигатель.

Так как приемлемый электрический вибродвигатель должен обладать определенным статическим моментом, самостоятельно изготовить его чрезвычайно сложно, проще купить заводской. Например, для этих целей отлично подойдет площадочный вибратор ИВ-99Е ярославского завода «Красный маяк».

Далее, исходя из массы колеблющихся частей, необходимо рассчитать оптимальную амплитуду колебаний и соответственно настроить вибродвигатель путем смещения эксцентриков. Крепление двигателя к столешнице производится по определенной схеме, так как неверное его размещение грозит ухудшением качества конечной продукции.

В итоге у вас должен получится вот такой вибростол:

Более полную информацию о процессе изготовления вы можете получить, заказав пособие В. Матова «Как сделать вибростол». Это пошаговое подробное руководство, в котором детально рассматривается каждый этап работы, указывается все нюансы и «подводные камни». В книге доступное изложение подкреплено всеми необходимыми расчётами, схемами и иллюстративным материалом.

Источник: http://vibromotors.ru/catalog/kak_sdelat_vibrostol/posobie-kak-sdelat-vibrostol/

Как сделать вибростол своими руками

Наше отечество всегда славилось мастерами с золотыми руками и способностью буквально из всего, что под эти самые руки попадется, сделать полезную, нужную вещь. В этой статье вы узнаете о том, как сделать вибростол своими руками.

Часть первая теоретическая. Планы и идеи

Многие из тех, кто занимается укладкой плитки, задумываются и о ее изготовлении, а также покупке вибростола для этого. Но так как эта техника не из дешевых и ее покупка может сильно сказаться на семейном бюджете, мастер из соображений экономии может решиться собрать вибростол самостоятельно. Для некоторых определяющую роль в принятии решения играет возможность создания оборудования определенных размеров, для других — сложность доставки вибростола, если его покупать в магазине, до рабочего участка.

Все они по-своему правы. Однако, стоит обратить внимание и на другие стороны подобного решения. Мастер полностью берет на себя всю ответственность за неполадки и прочие проблемы, связанные с техникой, ведь гарантий ее качественной работы никто дать не сможет. С собранным в кустарных условиях вибростолом не обратишься в сервисный центр, и специалисты вряд ли помогут, если что-то случится с таким оборудованием.

Но если идея сделать вибростол своими руками прочно засела в голове, то для начала нужно найти подробную инструкцию со списком всего необходимого — от материалов до инструментов — и оценить затраты времени на изготовление. Существуют различные пособия, к примеру, в интернете можно найти издание «Станки своими руками. Как сделать вибростол», и подробные инструкции от умельцев, которые уже собирали самостоятельно подобное оборудование. Один из подобных примеров и будет рассмотрен в нашей статье.

Часть вторая. Воплощение в жизнь

По сути, вибростол состоит из двух основных частей: подвижного стола и вибратора, в роли которого может выступать электродвигатель. Все элементы конструкции должны быть надежно скреплены между собой гайками, болтами или приварены. Начинают самостоятельную сборку вибростола с подбора вибратора, который и будет производить всю работу по уплотнению материала.

Какой нужен двигатель?

В качестве вибродвигателя можно использовать автомобильный стартер с возможностью регулировки напряжения, в зависимости от подключения 1 или 2 аккумуляторов (12 и 24 Вт). Двигатель нужно надежно закреплен под столешницей. Кроме того, на вал стартера можно накрутить две тяжелые шайбы со смещенным отверстием. Сводя и разводя их можно регулировать силу вибрации.

Но так усложнять конструкцию совершенно не обязательно, роль вибратора может выполнить и любой другой двигатель. Главное, чтобы он не был слишком мощный и тяжелый. Для качественной работы небольшого вибростола вполне подойдет электродвигатель, который генерирует 3000 вибр/мин. Его всегда можно выбрать и приобрести в нашей рубрике «Площадные вибраторы».

Ножки и размеры столешницы

Рама стола и его основания собираются из уголков или швеллеров. Можно использовать уголки 50х50 размером 550х550 мм для основания и 650х650 мм для самого стола. Высота ножек будет рассчитываться в зависимости от размеров вибродвигателя, который ни в коем случае не должен касаться пола. В нашем примере высота ножек будет 350 мм. Из сваренных уголков получились две квадратные рамы для будущей столешницы (550х550 мм) и основания вибростола (650х650 мм).

Столешницы вибростолов, которые выпускаются серийно, изготавливаются из стали. Для оборудования собственной сборки тоже лучше использовать сталь или любой другой металл. Один народный мастер сначала в качестве столешницы использовал дверцу от мебели из ДСП, и ему приходилось внимательно следить, чтобы она не рассыхалась, после нескольких тестов ДСП была заменена алюминием. Какой бы материал ни был выбран для столешницы, он должен быть хорошо подогнан по размеру и плотно установлен в раму из уголков, в противном случае вибрация будет гаситься.

К углам рамы столешницы с внутренней стороны вертикально привариваются четыре ножки. К основанию они крепятся таким же образом, единственное отличие будет в том, что ножки к основанию крепятся с внешней стороны и обращены вверху. В углы всех восьми ножек привариваются болты без шляпок (в нашем примере они были 10 мм). Из троса привода стояночного тормоза (он же трос ручника) изготавливаются четыре петли, концы которых пропускаются через трубку из меди. Для надежности крепления трубка сплющивается и затягивается винтом. Эти петли закрепляются на болты ножек основания, сверху в них опускаются ножки столешницы.

Обратите внимание, что есть еще один вариант вибростолов, у которых основание чуть больше, чем столешница. В этом случае оборудование будет иметь компактный вид, что очень удобно для установки стола в небольших помещениях.

К сожалению, тросы недолговечны. Они быстро изнашиваются, хотя их замена и не требует много времени и усилий. Поэтому если вы хотите сделать вибростол своими руками лучше вместо них использовать четыре пружины, они служат дольше и обладают большей подвижностью, но их замена потребует много усилий, так как они не просто закрепляются на болты, а привариваются к ножкам. Если использовать пружины, то столешница и основание изготавливаются одного размера, ведь оставлять зазор для петель из троса не нужно.

Часть третья. Как заставить все это работать

Один из минусов самостоятельной сборки вибростола, как и любого другого оборудования в том, что постоянно случаются непредвиденные неполадки в его работе или ошибки в расчетах. Их исправить и устранить можно только после сборки и тестирования. Поэтому сразу после того, как новый вибростол готов, начинается его отладка.

После пробных запусков мастер, историю которого мы взяли в качестве примера, заменил материал столешницы с ДСП на алюминий. Кроме того он установил вентилятор, охлаждающий двигатель, который нагревается при продолжительном использовании вибростола. Сам же двигатель пришлось перебрать из-за разбитой втулки скольжения. Но на этом все работы по отладке были закончены.

Когда вибростол был до конца собран, а его работа отлажена, Александр запустил собственное производство тротуарной плитки, которой замостил двор и дорожки на даче.

Советы от мастера. Делайте конструкцию вибростола как можно жестче. Все лучше сваривать и избегать болтов с винтами – из-за них возникнут ненужные зазоры, которые уменьшают вибрацию. А форму для плитки можно сделать самому, если покупать дорого. На 1 м2 нужно 4 плитки размером 50х50 см. Ее собирают из уголка 40х40, при желании можно увеличить и до 50х50.

Обратите внимание! Если Вы собираете вибростол, то…

Несмотря на то, что его конструкция действительно очень простая, сборка вибростола требует много времени, сил, опыта и определенных навыков. Поэтому лучше доверить это профессионалам и приобрести уже готовую технику.
Даже если у мастера, самостоятельно собирающего вибростол, помимо энтузиазма и желания, есть специальная подготовка, он все равно не застрахован от того, что собранная им техника будет работать не так как нужно.
Всегда есть шанс, что работу придется переделывать или начинать с нуля, а это опять затраты времени, материалов и денежных средств.
Для работы в мастерских или крупного производства самодельный вибростол не подойдет. Он просто не справится с нагрузкой и качеством, которое требуется профессионалам.

Поэтому всегда проще и быстрее купить уже готовое оборудование заводского производства. Приобрести его можно в рубрике «Вибростолы».

В любом случае, покупаете ли вы вибростол или собираете его своими руками, мы желаем Вам удачи и успехов в работе!

Источник: http://www.vseinstrumenti.ru/stroitelnoe_oborudovanie/vibrotehnika/vibrostoly/articles/1292/

Ещё по теме Дровокол своими руками

Смотрите также:

Насадка на дрель своими руками

03.11.2018

Насадки на дрель Дрель или шуруповерт найдутся практически в каждой домашней мастерской. И каждый мастер рано или поздно задумывается — а что еще можно вставить в патрон кроме сверла или биты? Промышленные или самодельные насадки существенно расширяют рабочую... →

Пресс для топливных брикетов своими руками

03.11.2018

Какой выбрать пресс для брикетов? Опилки, отходные продукты сельскохозяйственной деятельности, выпавшие с деревьев листы и другие виды растительного мусора могут стать первоклассным топливом. Из этих доступных продуктов можно получить хорошую выгоду. Однако для обычных... →

Самодельный ручной инструмент

03.11.2018

Самодельные инструменты и приспособления В жизни каждого человека хоть раз возникает необходимость в тех или иных инструментах, либо иных приспособлениях для выполнения определенной работы. Как правило, требующиеся инструменты можно купить в специализированных... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум
