Самодельный прицеп для мотоблока

Содержание

Тележка для мотоблока своими руками: размеры, чертежи, видео

Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт, мусор, урожай, инструменты и другие тяжелые или габаритные грузы. Сделать прицеп к мотоблоку можно своими руками, потратив на это всего несколько дней. В результате получится незаменимый помощник, который облегчит дальнейшую работу.

Подготовительные работы

В первую очередь необходимо обдумать каких размеров должен быть прицеп, чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей, чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

  • свинчиванием, клепкой или сваркой будут соединяться неразборные узлы и детали;
  • как будут соединяться оси, подшипники, втулки, шарниры;
  • какое сиденье лучше установить (простое или вращающееся);
  • из чего сделать упор ножки для стоянки;
  • нужен ли опрокидывающийся кузов, к которому придется добавлять механический опрокидыватель или самосбрасывающий узел со специальной ручкой;
  • какой узел присоединения к мотоблоку подобрать (на подшипниках, втулках или шарнирный).

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

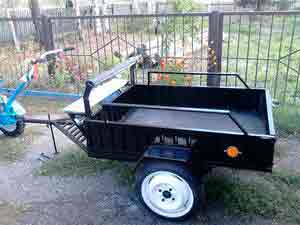

Простой прицеп к мотоблоку «Нева»

Чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:

  • дюралюминиевый лист толщиной от 2 мм;
  • листы из стали толщиной от 0,8 мм;
  • рессоры и колеса;
  • стальные трубы 25х25 и 60х30 мм;
  • швеллер;
  • крепежные элементы;
  • шуруповерт;
  • сварочный аппарат;
  • электролобзик;
  • болгарку.

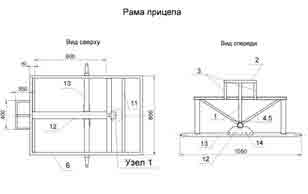

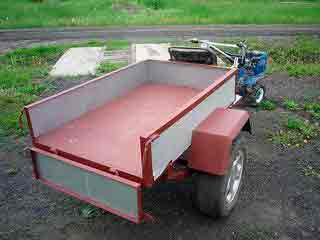

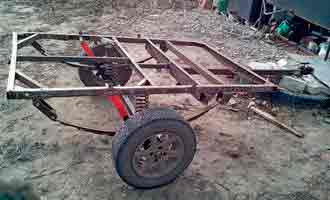

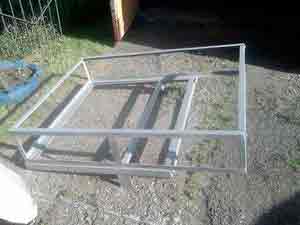

Рама прицепа будет цельной конструкцией, установленной на каркасной решетке. Для ее изготовления две траверсы 25х25 мм нужно сделать поперечными и присоединить к ним трубы 60х30 мм так, чтобы в результате получилась решетка.

К готовой решетке привариваются две продольные трубы, сверху которых с помощью сварки крепится обвязка 25х25 мм. В качестве материала для бортов будут служить листы стали, которые вырезаются необходимых размеров и привариваются.

Наступила очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего на один из концов получившейся детали надеваются колесные оси.

Лонжерон соединяется с помощью рессор, конец которых следует надеть на ось балки и ось серьги. Затем к той же балке стремянками нужно приварить центральную часть рессор.

В последнюю очередь своими руками нужно сделать дышло из труб 60х30 мм. Их следует состыковать и с помощью сварки одну часть присоединить к прицепу, а другую – к лонжеронам.

Простой прицеп для мотоблока готов. Хотелось бы отметить, что для соединения его деталей специалисты рекомендуют использовать сварочный аппарат. Такое крепление позволит эксплуатировать конструкцию длительное время.

Многофункциональный прицеп для мотоблока своими руками: этапы работ, видео инструкция

Определившись с размерами и набросав чертеж, следует просчитать какое количество метров металлопроката и сколько швеллеров понадобится для изготовления самодельного прицепа. Это необходимо для того, чтобы обезопасить себя от лишних затрат на приобретение ненужных деталей и крепежных элементов.

Необходимые материалы и инструменты:

  • сварочный аппарат;
  • стальные уголки 40х40 мм и 50х25 мм;
  • брус размером в 50х50 мм;
  • доски толщиной в 20 мм;
  • обрезки труб круглого и прямоугольного сечения;
  • колеса в сборе со ступицей.

Будущий прицеп будет состоять из четырех основных узлов, соединенных посредством сварки.

  1. Из обрезков труб и уголков 40х40 мм и 50х25 мм собирается и с помощью сварки соединяется рама.

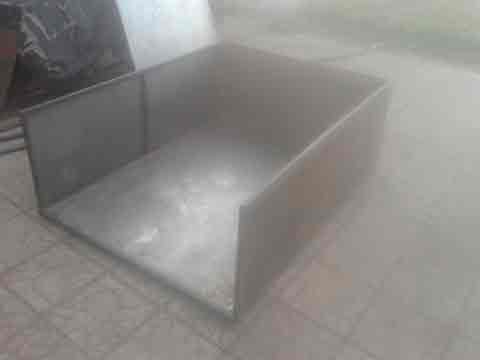

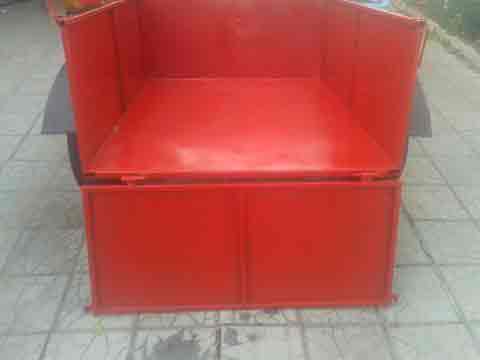

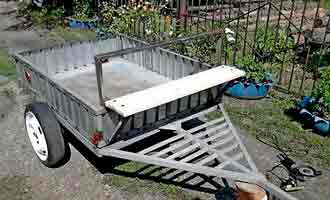

  2. Кузов изготавливается из 20 мм досок, узлы которых затем обшиваются уголками из стали.
  3. С помощью трех опорных балок, роль которых играют деревянные брусья, кузов устанавливается на раму прицепа.
  4. На конструкцию устанавливаются колеса. Перед этим необходимо заточить концы осевого стержня, чтобы его диаметр совпадал с размерами подшипников ступицы. Необходимо проследить за длиной стержня. В собранном виде колеса не должны выступать за ободы кузова.
  5. Через угловые опоры и косынки стержень приваривается к корпусу продольного шарнира и лонжеронам.
  6. Прицеп к мотоблоку будет присоединяться с помощью консоли, которую следует изготовить своими руками. Нижняя часть этого элемента ось, вокруг которой вращается поворотный узел. Верхнюю часть следует сделать так, чтобы она повторяла обводы держака окучника. Крепится консоль к кронштейну навесного оборудования.
  7. Чтобы колеса прицепа работали независимо от колес мотоблока, и техникой было легко управлять, дышло рекомендуется вставить в корпус продольного шарнира и закрепить упорными кольцами.

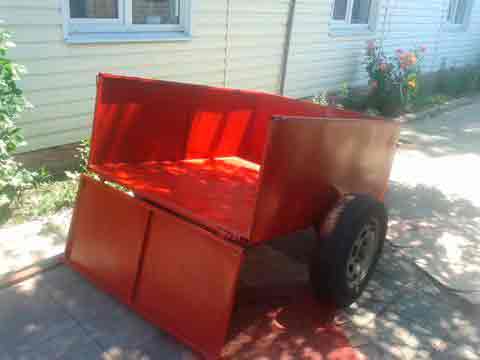

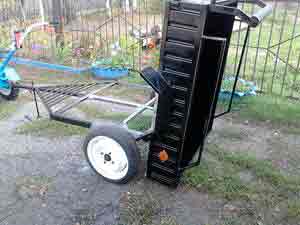

Прицеп-самосвал для мотоблока готов. Теперь можно закреплять подножку и сиденье водителя, с которого будет осуществляться управление техникой.

Самодельный прицеп к мотоблоку из автодеталей

Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками собрать такой прицеп можно за 1–2 дня.

Для работы понадобятся:

  • передние полуоси от «Жигулей» или «Москвича»;
  • швеллер в 65 мм по длине кузова;
  • уголки 60х60 мм;
  • две трубы длиной в 2 м;
  • одна труба 60х40 мм, длиной в 3-5 м;
  • сварочный аппарат.

Несущей деталью конструкции будет ось, которая изготавливается из швеллера. Его длина зависит от длины будущего прицепа. С обеих сторон швеллера с помощью сварки присоединяются полуоси от автомобиля. Сверху устанавливаются профильные трубы:

  1. Одна труба укладывается по центру. Она будет выступать в качестве дышла. Ее длину необходимо подбирать в соответствии с размерами прицепного устройства.
  2. Двухметровые трубы кладутся по краям швеллера, в том месте, где он стыкуется с торцами полуосей. В результате стык швеллера должен делить каждую трубу пополам.
  3. Короткие трубы укладываются параллельно относительно друг друга и крепятся по перпендикуляру уголками.

Для обеспечения конструкции прочности и жесткости, от передних углов тележки следует протянуть профильные уголки или трубы. Стыки можно соединить болтами или сваркой.

Рама для прицепа готова. Теперь на нее можно установить сделанный своими руками простейший деревянный кузов, сиденье и прицепить к дышлу.

Посмотрев видео инструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком. Для осуществления задуманного понадобится чертеж, необходимые инструменты, материалы и немного желания и свободного времени.

Источник: http://nashgazon.com/instrument/motobloki/telezhka-dlya-motobloka-svoimi-rukami-razmery-chertezhi-video.html

Самодельный прицеп для мотоблока

Мотоблок – это устройство особой важности в хозяйстве любого фермера. Особенно актуален вопрос в период сбора урожая, но и для бытовых нужд он используется повсеместно. Если вы задумались о мотоблоке с прицепом, то часть своего бюджета стоит потратить на отличной мотор высокой мощности, а прицеп достаточно просто соорудить своими руками.

Прицеп для минитрактора своими руками может быть изготовлен из любых средств, которые есть в вашем арсенале. Размеры, форма – все это по вашим желаниям. Соответственно, только ваша фантазия, наличие комплектующих частей и сложившиеся потребности станут критериями в осуществлении вашей цели.

Преимущества самодельной конструкции

Впервые в России заводской мотоблок появился в середине XX века, он был выпущен в Перми. С этого момента устройство обрело широкую популярность среди землевладельцев. И по сей день оно остается значимым помощником в сельскохозяйственной деятельности.

Мотоблок представляет собой одноосную устойчивую телегу с прикрепленной на ней двигателем средней или высокой мощности. Но основную функцию по пахотным работа берет на себя навесное оборудование, которое прикрепляется к мотоблоку. Например, прицеп позволяет перевозить большие грузы. Существуют заводские грузовые тележки, но стоимость их немалая, поэтому целесообразно знать, как сделать прицепное оборудование самостоятельно. Рассмотрим основные преимущества такого варианта:

  1. Экономичность. Самодельная телега обходится в разы дешевле купленного агрегата.
  2. Заводские тележки чаще всего выпускаются стандартными, больше ориентируясь под минитракторы и автомобили. А потому случаются несостыковки в габаритах прицепа и мотоблока. Проявляется это в креплениях, высоте сиденья и др.
  3. Готовые прицепы могут иметь низкие эксплуатационные качества. А потому прослужит такое устройство в работе недолго. В прочности самодельной конструкции вы будете уверены.

Перед тем как приступить к изготовлению самодельного прицепа к мотоблоку, следует внимательно изучить схемы и составить чертежи. Это позволит избежать многих проблем, которые могут возникнуть в процессе монтажа.

Подготовка к сборке

Когда вы определились с целями и размерами, необходимо приступить к изучению чертежей будущей телеги. На эти моменты следует обратить внимание при подготовке к конструированию:

  1. Соотношение габаритов тележки и мощности минитрактора. Очень важно сделать так, чтобы размеры прицепа соотносились с шириной грядок. Поэтому такой прицеп должен быть равным по ширине с культиватором. Если задние колеса прицепа будут шире передних, то это не критично. После того, как размеры прицепа определены, стоит разобраться с мощностью мотоблока. Если у культиватора мощность равна 4,5 лошадиным силам, то это означает, что устройство будет выдерживать нагрузку примерно до 250 кг. Следовательно, это позволит рассчитать объем будущего кузова.
  2. Зная, для каких целей сооружается прицеп, можно понять, необходим ли самосброс или нет. Если конструкция будет использоваться под корнеплодные культуры, овощи, удобрения и др., чтобы не разгружать самому, можно сбросить груз к себе на участок.
  3. Ходовая часть может быть исполнена в 2 вариантах: колеса на подшипниках или на оси. Последнее найти сложнее, но дешевле. А подшипники дороже, но с ними удобнее осуществлять ремонтные работы и сборку. При принятии решения немаловажным остается аспект размера колес и предполагаемая нагрузка на них.
  4. Сиденье должно быть расположено таким образом, чтобы было удобно вести мотоблок и это не мешало открытию кузова.
  5. Необходимо установить тормоза и опору для стоянки тележки. Опора нужна для того, чтобы тележка не заваливалась без мотоблока.

Теперь, когда намечены цели, составлен план, готов чертеж, нужно определиться с тем, из какого материала будет выполнена задумка. И далее приступаем к присоединению прицепа к мотоблоку.

Материал и запчасти

Конечно, прицеп будет из того, что есть под рукой. Это может быть задний мост ВАЗа или что-нибудь еще. Но стоит ознакомиться с некоторыми особенностями изделий:

  • Металлический кузов должен быть не тоньше 3,5 мм, тогда он сможет прослужить долгую службу. К такой телеге обязательно должны быть прикреплены ребра жесткости, чтобы кузов «не просел». Деревянный кузов менее долговечен, но менее дорог.
  • Важное значение имеет диаметр и ширина колеса. Чем выше колесо, тем большей проходимостью будет обладать мотоблок с прицепом. Чаще всего применяют колеса от велосипеда или мотоцикла.
  • Для самосброса (при наличии) необходимо приобрести готовые комплектующие. Они доступны в продаже и обладают невысокой стоимостью.
  • В качестве рамы сгодится арматура или трубы небольшого диаметра.
  • В качестве водительского места можно использовать сидение от стульев или кресел.

Стоит помнить, что чем меньше окажется масса прицепа, тем лучше это скажется на грузоподъемности мотоблока.

Изготовление прицепа

  1. Первое, с чего стоит начать, — это сборка рамы. Ее форма (квадрат или прямоугольник) зависит от размера прицепа. Важно не забыть сделать ребра жесткости на ней для того, чтобы потом прикрепить ходовую часть и прочие узлы соединения. Удобнее будет, если ходовая часть будет скреплена с подшипниками. Получится самодельная ступница. Если вы привариваете ходовую часть на ось для прицепа, то следует установить съемное крепление к раме уголками вниз.
  2. Переходим к установке сцепного устройства. Так как на различных моделях мотоблока механизм крепления различный, то будет лучше, если он будет покупной. Устанавливают сцепку на отрезке трубы, которая приварена к раме.
  3. Монтаж кузова. Металлический кузов из нержавеющей или листовой стали подойдет наилучшим образом. Подготовкой к кузову станет сваривание ребер жесткости на дне, а также борта для него. К этим ребрам, по внутренней стороне, приваривают металлический профиль соответствующего размера. Перед установкой кузова стоит позаботиться о монтаже узла самосброса (при наличии). В этом случае понадобится 2 рамы: под кузов и основную раму.
  4. Установка сиденья для управления. На раме необходимо сварить одну большую или две маленькие трубки, перпендикулярно оси, на которой будет построено место для водителя. Далее устанавливается из других трубок или досок место, которое оснащается мягким сиденьем. Возможна просто установка кресла или стула.

Изготовить прицеп к мотоблоку не представляется сложным процессом. Обладая элементарным навыком сварочных работ и необходимыми инструментами, справиться с этим будет под силу любому человеку. Преимущества налицо: желаемые габариты прицепа, его устройство, а также финансовая выгода.

Источник: http://landshaftnik.com/inventar/samodelnyiy-pritsep-dlya-motobloka

Инструменты

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т – 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

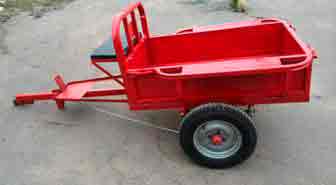

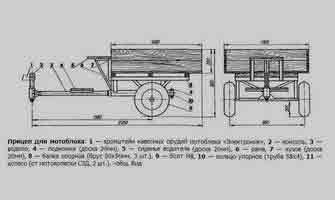

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

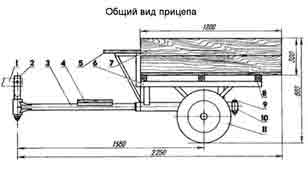

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры – 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

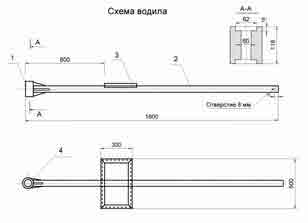

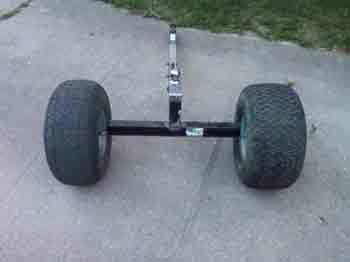

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

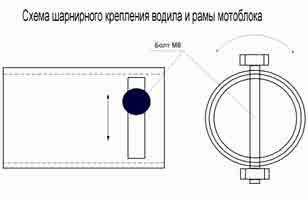

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

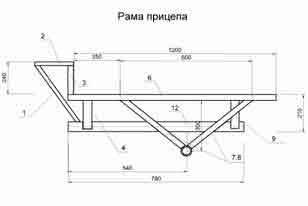

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала: металлического уголка, стальной трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос 20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью. Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

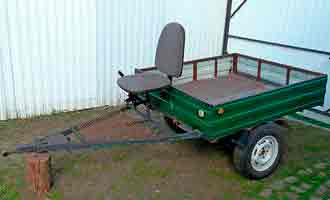

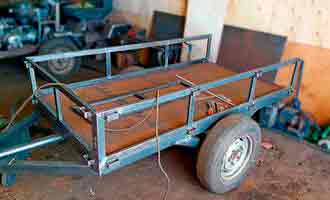

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

Источник: http://strport.ru/instrumenty/kak-sdelat-pritsep-k-motobloku-svoimi-rukami

Как сделать прицеп для мотоблока своими руками

Многие фермеры интересуются, как сделать прицеп для мотоблока своими руками. Дополнительные приспособления к мотоблоку, такие как прицеп, расширяют возможности техники. Облегчается процесс перевозки дров, сена, корма для скота, а также любого другого груза.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Предпочтительнее всего широкие колеса, так как это повышает проходимость транспортного средства.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

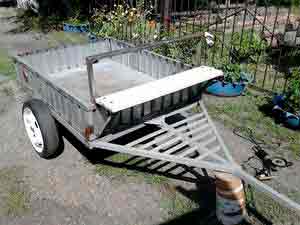

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками. Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов.

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки. Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер.

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести. Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес. С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Как присоединить автоприцеп к мотоблоку

Фермеры интересуются, как можно присоединить автомобильный прицеп к мотоблоку. Для этого понадобится адаптер к мотоблоку, который можно соорудить самому. Чтобы соединить прицеп с мотоблоком, нужно снять шаровое соединение (фаркопы), а взамен подсоединить сцепку мотоблока. Присоединяя автоприцеп к мотоблоку, важно учесть 1 нюанс, касающийся автоприцепов: у них нет системы тормозов и сиденья для водителей, ведь они не рассчитаны на мотоблок. Если на прицепе не выезжать на ровную трассу, то без тормозов обойтись в принципе можно, но вот сиденье нужно соорудить обязательно.

Прицеп с рулевым управлением — это отдельное устройство на колесах с сиденьем, в передней части которого находится мотоблок, а позади тележка. Такое соединение прицепа с мотоблоком превращает технику в мини-трактор.

В качестве готовой тележки фермеры используют прицеп из мотороллера Муравей. Кузов мотороллера очень прочный. Он незаменим для транспортировки тяжелых грузов. На нем легко можно перевозить до 10 мешков комбикорма, 500 кг угля или 0,5 м³ дров. Задний борт открывается. При желании высоту бортов можно увеличить до желаемых размеров.

Прицеп для мотоблока из Муравья соединяется предельно просто. Вопрос с тормозами отпадает, так как они на Муравье есть, нужно лишь добавить сиденье и соединение с помощью адаптера.

При самостоятельной сборке предпочтительнее использовать сварочный аппарат. Сваривая детали, вы надолго продлите срок службы техники.

Источник: http://specmahina.ru/motoblok/pritsep.html

Как сделать прицеп к мотоблоку своими руками?

После покупки мотоблока и проверки его рабочих возможностей, владельцу хочется дополнить эту полезную машину грузовым прицепом.

Получив еще одну колесную ось, кузов и сиденье мотоблок превращается в универсального помощника, которым можно успешно пользоваться круглый год.

Мотоблок с прицепом успешно заменит не только мини-трактор, но и грузовик. А если у прицепа есть самосвальное устройство, то вам не придется махать лопатой, разгружая песок или щебень, чернозем или навоз.

Заводской прицеп для мотоблока может иметь грузоподъемность от 300 кг до одной тонны и разные размеры кузова. Здесь все зависит от технических характеристик мотоблока, поэтому производители прицепов приспосабливают свою продукцию под легкие, средние и тяжелые ручные трактора (мотоблоки).

Сегодня выбор мотоблоков весьма широк, поэтому разновидностей грузовых адаптеров для них предлагается немало. Размерный ряд кузовов таких прицепов представлен следующими вариантами.

Для легких мотоблоков обычно используют прицепы с кузовом шириной 1 и длиной 0,85-1,15 метра. Грузоподъемность таких адаптеров не превышает 300 кг. Стоимость легких тележек находится в районе 12 — 15 тыс. рублей.

У тележек, рассчитанных на работу с мотоблоками средней мощности (4,8-8 л.с.), размер кузова составляет 1,0х1,5 м или 1,1х1,4 м при грузоподъемности от 300 до 500 кг. Стоимость грузовых адаптеров данного класса зависит от комплектации и компании-производителя и может составлять от 19 до 40 тыс. руб.

Для тяжелых машин мощностью более 10 л.с. используют одноосные или двухосные прицепные тележки с кузовом шириной 1,2 и длиной от 2 до 3 м. Они способны перевозить грузы весом от 500 кг до 1 тонны. Цена таких адаптеров находится в диапазоне от 42 до 60 тыс. руб.

Высота бортов у стандартных мотоблочных прицепов составляет от 30 до 35 сантиметров. Для большегрузных тележек используют каркасные бортовые ограждения высотой 50-60 см.

Прицепы грузоподъемностью более 350 килограмм оборудуются механическим тормозом. Этого требуют правила техники безопасности. При движении вниз по крутому уклону погасить инерцию груженого прицепа одним тормозом мотоблока вам не удастся. Поэтому, подбирая прицеп для тяжелого ручного трактора, обязательно обратите внимание на наличие данной опции.

Стандартный самосвальный прицеп для легких и средних мотоблоков не имеет подъемного гидравлического цилиндра. Кузов в нем устанавливают таким образом, что центр тяжести груза находится на поворотной оси. Подобная центральная балансировка заметно облегчает процесс ручного опрокидывания.

Для повышения удобства погрузки и разгрузки некоторые модели прицепов, кроме заднего, имеют также два боковых открывающихся съемных борта.

Кузова прицепов чаще всего изготавливают из окрашенного оцинкованного листа, окрашенного черного стального листа или из ударопрочного пластика. Первый вариант является наиболее качественным и долговечным, хотя и самым дорогим.

Самостоятельное изготовление прицепа к мотоблоку

Конструкцию грузового адаптера к мотоблоку нельзя назвать архисложной. При наличии электросварки, болгарки и дрели сделать прицеп к мотоблоку своими руками сможет практически каждый владелец ручного трактора.

Основными элементами конструкции, для изготовления которых потребуется чертеж или подробная схема являются рама, водило и кузов.

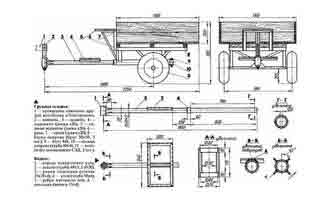

1 — кронштейн навески мотоблока; 2 – поворотная консоль, 3 – водило; 4 – подножка; 5 — сиденье (доска 20мм); 6 – рама прицепа; 7 — борт кузова из доски 25 мм; 8 — опорная балка рамы (брусок 50×50мм); 9 – фиксирующий болт шарнира М8; 10 – задний шарнирный узел; 11 — колесо

Изучая представленное на рисунке устройство прицепа для мотоблока, вы заметите, что водило через поворотный узел и консоль соединяется с прицепным модулем мотоблока. Второй конец водила вставляется в центральную трубу рамы.

Конструкция «труба в трубе» образует своеобразный длинный шарнир. Он позволяет колесам прицепа менять свое положение независимо от колес мотоблока во время преодоления ям и кочек. Это решение позволяет избежать деформировании конструкции прицепа.

1 — поворотный узел; 2 – «дышло» (круглая труба 60 мм); 3 – рамка подножки (уголок 25 мм); 4 – ребра жесткости

Шарнирная сцепка мотоблока с прицепом производится с помощью консоли – стальной оси. Она стоит в поворотном блоке водила на подшипниках. К верхней части консоли приваривают фланец, которым она крепится к сцепке мотоблока.

Для усиления стыка дышла с корпусом поворотного узла нужно использовать 4 ребра жесткости из стальной полосы толщиной 4 мм.

Изготавливая самодельный прицеп к мотоблоку, его раму сваривают, используя несколько видов металлопроката: уголок, трубы прямоугольного и круглого сечения. Несущая рама должна быть прочной и жесткой, чтобы при движении с полной загрузкой элементы ее конструкции не деформировались.

1 — раскос (уголок 20 х20); 2 — рамка сиденья (уголок 20×20); 3 — стойки сиденья (уголок 40×40); 4,5 — подкосы передние (труба 40×20); 6 — обвязка рамы кузова (уголок 40×40); 7, 8 – стойки колесной оси (уголок 32×32); 9,10 — подкосы задние (труба 40х20); 11 — усиливающая поперечина (уголок 40×40), 12 — труба центральная 58×4; 13 — ось (пруток 30 мм ), 14 — косынка (лист 4 мм).

Для фиксации трубы водила в центральной трубе рамы через них просверливают отверстие и вставляют болт с контргайкой и шпилькой. При этом в центральной трубе нужно вырезать длинное «окошко».

В нем фиксирующий болт, проходящий через трубу водила, сможет перемещаться вокруг оси прицепа, не смещаясь в продольном направлении. Это завершающая операция, необходимая для надежной работы шарнира «труба в трубе», о которым мы рассказали выше.

Для изготовления колесной оси нужно взять стержень из качественной стали диаметром 30 мм. С центральной трубой рамы, обвязкой платформы из уголка и подкосами его соединяют электросваркой.

Несъемный кузов можно изготовить из 25-миллиметровых досок или же сделать его борта из стального листа толщиной 1,5 мм, наварив его на вертикальные стойки из уголка 40х40 мм. Если же есть необходимость в открывании бортов, то к раме нужно приварить несколько петель, к которым будет крепиться рамка борта. К углам рамки необходимо приварить шпингалеты, которые будут фиксировать борта в транспортном положении.

У правильно сбалансированного прицепа для мотоблока центр тяжести груза располагается ближе к переднему борту и не заходит за ось вращения колес. Это требование нужно учесть при составлении чертежа самодельной конструкции.

В качестве колес для прицепа можно использовать легковые автомобильные, купив их в сборе со ступицами. Перед установкой колес на ось нужно аккуратно проточить ее посадочные места под внутренний диаметр подшипников колесных ступиц и снабдить контргайкой с фиксирующим шплинтом.

Полезное видео по теме:

Источник: http://greensector.ru/instrumenty-i-tekhnika/kak-sdelat-pricep-k-motobloku-svoimi-rukami.html

Самодельный прицеп для мотоблока

Простой самодельный прицеп для мотоблока, подробные фото и описание самоделки.

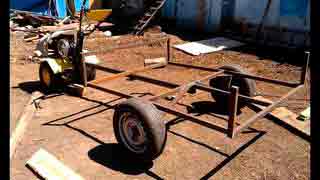

Решил сделать прицеп тележку для своего мотоблока «Нева», на фото показана конструкция самодельного прицепа.

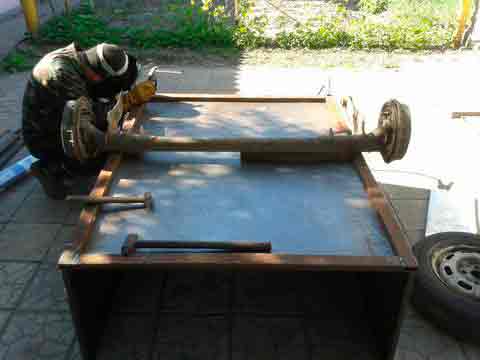

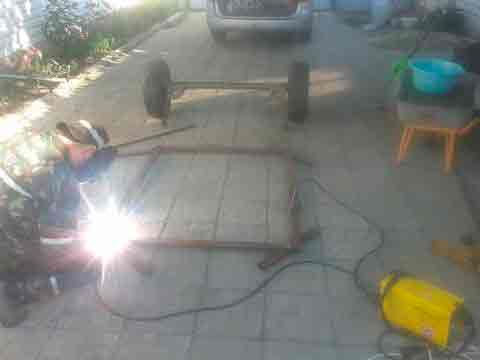

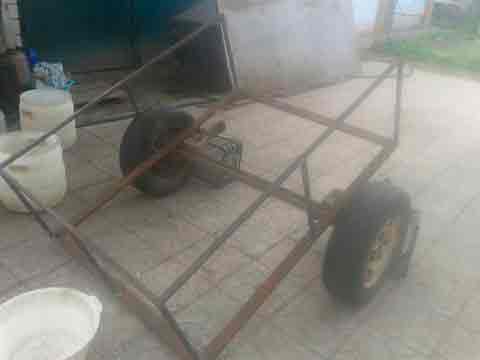

Каркас прицепа сварен из уголка на 32.

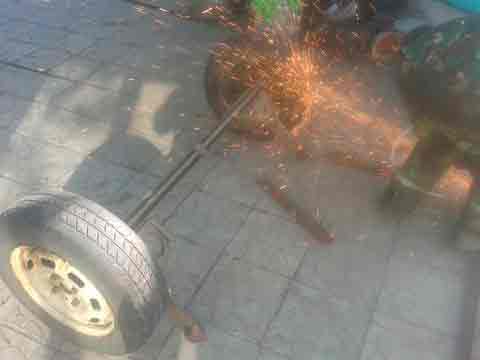

Ступицы выточены на токарном станке, колеса — это докатки которые идут на запаску автомобиля.

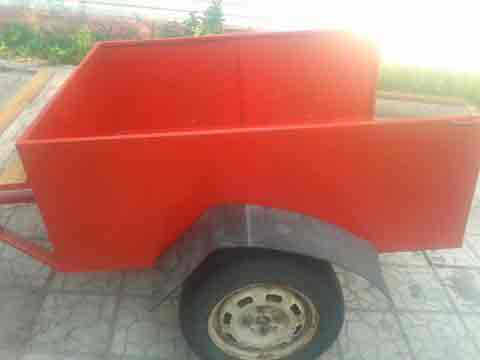

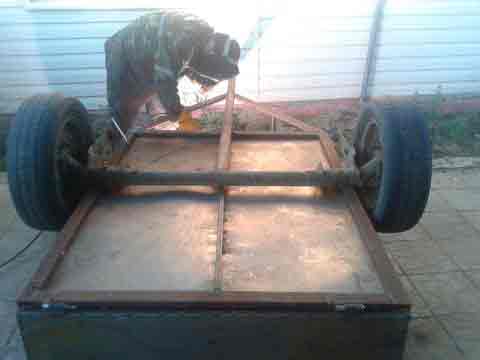

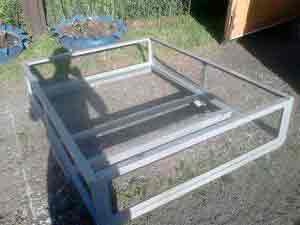

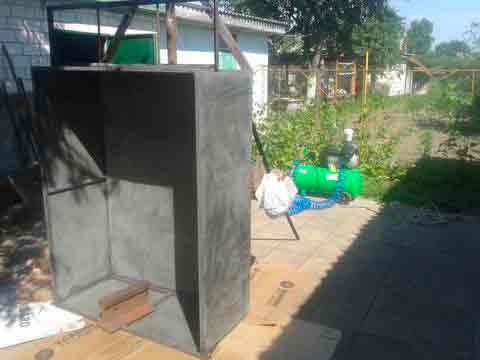

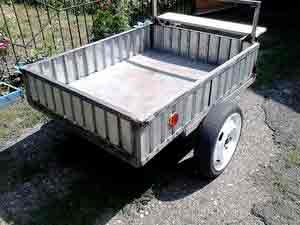

Каркас обшит обычным профильным листом.

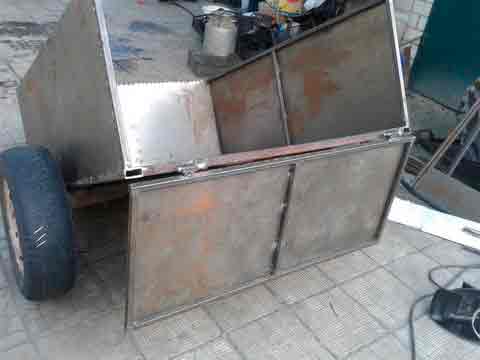

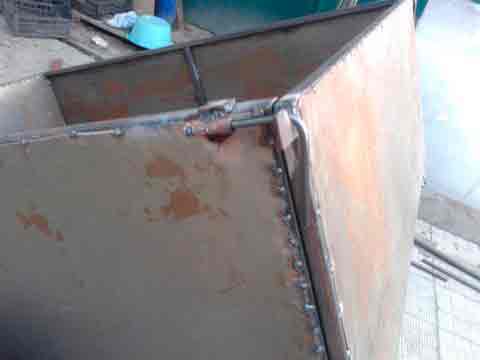

Кузов прицепа откидной по типу самосвал.

Вот такой получился простой самодельный прицеп для мотоблока «Нева», в дальнейшем его можно доработать, поставить тормоза и сделать гидравлику для самосвала.

Источник: http://samodelki-n.ru/samodelnyj-pricep-dlya-motobloka.html

САМОДЕЛКИН ДРУГ

Прицеп для мотоблока своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать прицеп к мотоблоку. Самодельный прицеп обойдется в несколько раз дешевле заводского образца… На сегодняшний день в сельской местности идет перерождение сельского хозяйства, а именно переход от коллективного ведения хозяйства непосредственно к частному. На месте Колхозов и Совхозов появляются Фермерские хозяйства, а так же частные подворья.

Для ведения индивидуального землевлодения и животноводства естественно требуется спецтехника, желательно экономичная и с высокой производительностью труда. На данный момент этой техникой является мотоблок, за последние годы заручился народным уважением за свою надежность. К мотоблоку существует большой выбор навесок и агрегатов, так же есть прицеп для транспортировки различных грузов. Заводской прицеп обойдется не мало не много в пол цены самого мотоблока, а если сделать его самостоятельно-то выйдет вполне бюджетно, что в наше время немаловажно.

И так давайте рассмотрим, что конкретно понадобится для сборки прицепа мотоблока своими руками?

Материалы

  1. металлический уголок
  2. профтруба квадратного сечения
  3. колеса 2 шт
  4. ступицы 2 шт
  5. болты, гайки, шайбы
  6. тросик
  7. вал

Инструменты

  1. сварочный аппарат
  2. болгарка (УШМ)
  3. дрель
  4. набор гаечных ключей
  5. молоток
  6. токарный станок
  7. линейка
  8. кисть

Пошаговая инструкция по сборке приицепа для мотоблока своими руками.

Первым делом следует ознакомиться с предсавленными чертежами и схемами, чтоб в дальнейшем было все просто и понятно. Согласно размерам чертежа создается рама из профтрубы квадратного сечения и уголка.Навариваются ступицы и устанавливаются колеса. На токарном станке изготавливается сцепное устройство. Приваривается к раме прицепа. Далее делаем непосредственно сам кузов.

Таким образом можно сделать прицеп для мотоблока в нескоько раз дешевле заводского образца. Теперь переходим к просмотру видео и закрепляем пройденный материал. Приятного просмотра.

Источник: http://www.samodelkindrug.ru/%D0%BF%D1%80%D0%B8%D1%86%D0%B5%D0%BF-%D0%B4%D0%BB%D1%8F-%D0%BC%D0%BE%D1%82%D0%BE%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Сообщества › Кулибин Club › Блог › Суповой набор: Самодельный прицеп в мотоблоку

Суть в том, что мы с отцом любим чего нибудь по ковырять…или смастерить;)
Вот и по этому мы решили сварить прицеп для мотоблока… На продажу… Или родственнику продадим;)
Короче оценивайте любители рукоделия ;)

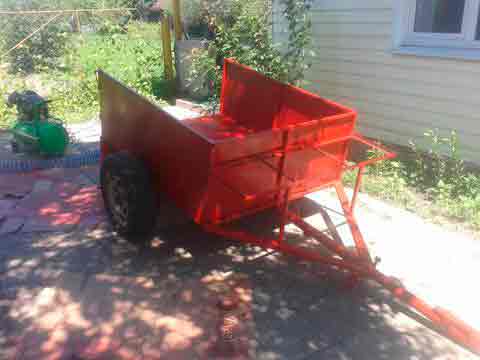

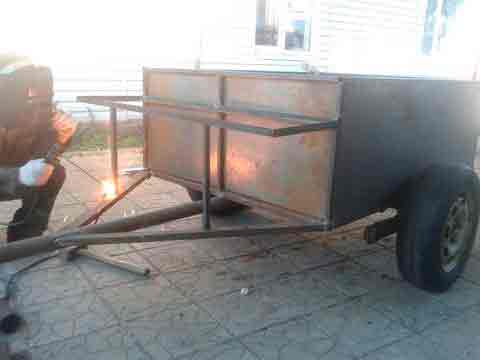

Делали вечером по 2 часа в день;) в итоге 2 недели;) Вроде получилось достойно;)
Тормоза сделали… Кстати педаль тоже от старого масляного аморта;)

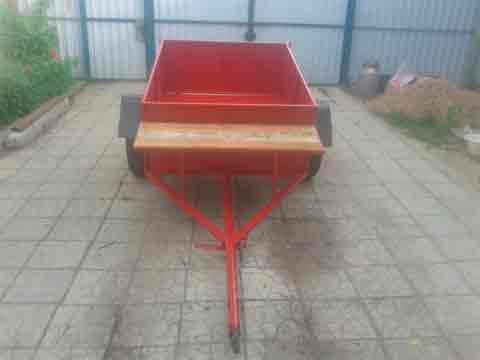

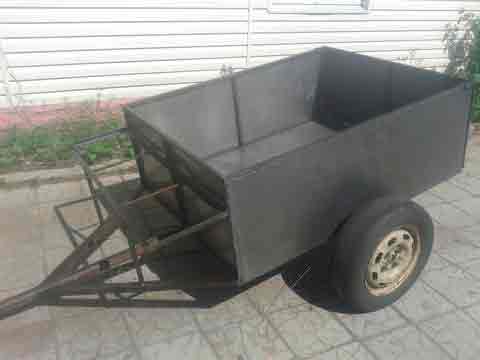

Размер борта 1.5 м на 1.2 … Высота борта 50 см;)

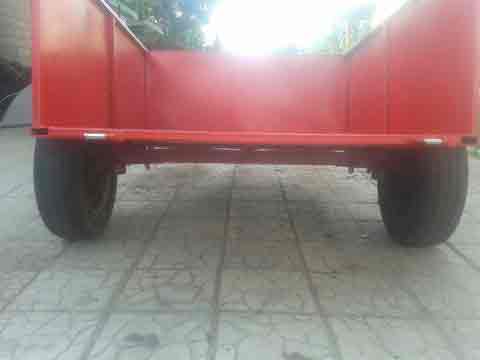

Каркас приварен к балки…плюс усилен уголками…и поперечка приварена к балке… Короче проварены все стыки соединения балки с каркасом.

Тормаза задействованы родные… балка ведь от Москвича… Так что протянули трос и соединили с педалью ;)

Кому нравится, жмите кнопарь =)

Метки: прицеп своими руками.

Комментарии 139

Спасибо за фото отчет.долго искал балку на прицеп.самая оптималтная от азлк 2141 без переделок.либо срезать все и поставить рессоры от 2140.только не пойму стоит ли ставить поперечину.

здравствуйте) лишним не будет)

Автор молодец, класс!
Теперь буду знать как к своему сделать прицеп.

Ой, дочитался о модели, москвич 41?

Себе хочу такой, на китайский “цудо конь” сделать!))Молодец, добротный помогайка!) С какой модели балка?

Вопрос как поворачивает? Интересует поворотный механизм

последняя фото;) я пропустил ее;) все исправил ;)

Он без подшибников там, я так понимаю.

Да. Я не стал туда ставить его. Потому что его ход вправо. .влево. .максимум 45 градусов… примерно)

мощный получился помогатор! респект автору!

Спасибо;) Че нибудь будем делать)))))

Спасибо) в живую лучше) фотик гауно)))))

Такой прицеп и к квадрику в деревне не заменимая вещь, лучше и не надо!

У меня прицеп от мотоблока приделан к квадрику использую по полной, на твой смотрю абзавидовался :)

прикольно;) все же с квадриком интереснее;) чем на мотоблоке))))) Да ладно … ); не такой уж идеальный прицеп;) но приятно)))))

Может под лавкой ящички сделать

Надр было пружины сделать, а то жестко будет

Блин… это телега… зачем там пружины?)

Согласен, на мотоблоке пружин нет и здесь не к чему.

не гоночный болид… и не комфортный мерседес;) так что все четко;) зато грузи и не бойся за рессоры или пружины)))))

Это точно! Чем проще тем надежней! За тормоза отделная похвала! Молодца!

спасибо)) рад что есть те которым нравится)) а не говорят что мол и что тут такого…)))

Прочел тот пост о котором ты упомянул, “такие люди” присутствуют везде, и могут даже обосрать любую конструкцию, даже идеальную. Приятно было почитать отчет, а это главное. В разделе кулибинство имеет место быть самое настоящее.

спасибо) Просто действительно, показал на примере как мы варили;) Насчет развесовки да… нужно ось переносить чуток назад.но у меня маленький прицеп…я решил не переносить))) И тем более скажем так, первый опыт;) Кто то уже даже что то подчерпнул для себя что то интересное;) Ведь идеи приходят очень спонтанно;) Я ломал голову как педаль сделать из подручных средств…в итоге пошел масл.аморт ;) как то та;)

Как мне кажется развесовка норм, если необходимо загрузить ось мотоблока то можно смещением груза, а так ведь еще вес водителя есть, и черезмерная нагрузка на сцепном устройстве тоже некчему. Во всем надо находить +

крылья просто ОГОНЬ!)))))

Понравились? ;) Или издеваетесь ?)))))

конечно понравилось))) я прицеп переделал под лодочный, так крылья сделал из локеров от ВАЗ2101

классненько, в закладки, а можно размеры в студию(рамы, дышла)?ну или в личку хотяб, спасибо зарание!

Можно. Напиши зпвтра днем. Померяю любые размеры )

Хорошо спасибо большое, напишу))))

Малорики! За идею с москвичевской балкой огромное спасибо. Расскажите поподробнее про систему тормозов у прицепа очень интересно!

Ну в этой балке стоят обычные барабаны и колодки… я протянул трос и подвел к педали… все;)

А как они через прицепное подключается? А все понял это не к автомобилю прицеп…

)))) там же написано))) к мотоблоку)))))

Че-то я сегодня особо внимателен ))))

Че-то я сегодня особо внимателен ))))

У меня есть самодельная ось, на основе 21-х цапф. Могу продать. Состояние новой. С серьгами и крепежом.

Хотите вам продам, если нужно !)

Так почём продаёшь?

да кину в рекламу 300 у.е)

да)) Гидравлические тормоза зачет;)

Тормоза важная штука, груженого под горку конкретно несет, без них улетишь моментом.

Здорово! Единственно, железо надо было изнутри к каркасу крепить — выгребать удобнее.

думал… зато вид не тот тогда…хотелось все же аккуратненько что бы было)

Знал как сделать готовый не купил бы.
Зачёт!

Пространство под сидухой у моего отца более рационально используется.
Там ящик а крышка мягкая и откидывается.
Ну а за прилежность плюс…

ну сделали так;) первый опыт так сказать)))

кулибинство в чем ?

ну в том что сделали прицеп;)

Повозки делали ещё в древнем Риме, не вижу ничего новаторского

А при чем здесь новаторство ? )) Просто показал как мы сделали, вдруг кто то будет делать, что то под черпнет для себя;)

А что черпать ? Неграмотную развесовку? Покраску, или как варить ? Расчет человека часов ? Что почерпнуть можно ?

аххаха))) не нравится не смотрите;) Не претендую на лучшую телегу для мотоблока;) Просто сделал…показал…

В следующий раз, напиши как ты пуговицу пришил, опыт кто нибудь почерпнет. Такую херню люди выкладывать начали, лишь бы написать а там хоть трава не расти

Ну не всем же как некоторым “мажористым мааасквичам” выкладывать как наклеечки за штукарь наклеил да колпачки на колесики прикупил. Чел руками работал и сам придумывал и подгонял, пилил и варил, в результате получилась телега. Но она ему и была нужна. Хорошая и добротная. И не покупная из Ашана или Икеи или где там еще модно такое покупать.
И сообщество это как раз для таких вот постов о том, как люди реально сами делают вещи, а не хвалятся покупочками и наклеечками. Так что если кто тут и не по адресу — так точно не автор поста.
Мужик молодец, на таких Россия держится, а кредитно-понтовому офисному планктону — мое личное фубля и неуважуха. Вот так-то.

Такая печаль что у вас не уважуха к нам… пасть ниже плинтуса на ваш уровень и начать вас в ответ оскорблять, , это себя не уважать ))

Ну не всем же как некоторым “мажористым мааасквичам” выкладывать как наклеечки за штукарь наклеил да колпачки на колесики прикупил. Чел руками работал и сам придумывал и подгонял, пилил и варил, в результате получилась телега. Но она ему и была нужна. Хорошая и добротная. И не покупная из Ашана или Икеи или где там еще модно такое покупать.
И сообщество это как раз для таких вот постов о том, как люди реально сами делают вещи, а не хвалятся покупочками и наклеечками. Так что если кто тут и не по адресу — так точно не автор поста.
Мужик молодец, на таких Россия держится, а кредитно-понтовому офисному планктону — мое личное фубля и неуважуха. Вот так-то.

И немного урока географии: Гомель это Беларусь, и исходя из вашей логики, то Россия держится на Белорусах )) просто 5 баллов )))

Во во, про что и речь. В этой башченке деление людей только на 2 типа: великие мааасквичи и остальные холопы. А там за МКАДом — это вообще просто текстуры. Давно ль сам-то стал мааасквичом вместо понаеха?
Дана, куле тут пытаться вразумить столь двоичный разум. Давай, купи еще пару наклеечек и приклей на новый кредитный тарантас. И отчет не забудь. Адиос, мучачо :)

Ну не всем же как некоторым “мажористым мааасквичам” выкладывать как наклеечки за штукарь наклеил да колпачки на колесики прикупил. Чел руками работал и сам придумывал и подгонял, пилил и варил, в результате получилась телега. Но она ему и была нужна. Хорошая и добротная. И не покупная из Ашана или Икеи или где там еще модно такое покупать.
И сообщество это как раз для таких вот постов о том, как люди реально сами делают вещи, а не хвалятся покупочками и наклеечками. Так что если кто тут и не по адресу — так точно не автор поста.
Мужик молодец, на таких Россия держится, а кредитно-понтовому офисному планктону — мое личное фубля и неуважуха. Вот так-то.

Зависть не красит.

Надо быть идиотом, чтобы завидовать кредитам, съемной хате в Бутово и узколобости :)

Источник: http://www.drive2.ru/c/2097975/

Как и из чего сделать прицеп для мотоблока своими руками?

Мотоблок является многофункциональной сельскохозяйственной техникой. Но, своей функциональностью он обязан, по большей мере, дополнительному навесному оборудованию, которое с ним используется. Примером такого оборудования служит прицеп для мотоблока. С его помощью можно удобно перевозить мусор, строительные материалы, удобрения, рассаду, продукцию с полей и огородов.

В данной публикации мы разберемся, как сделать прицеп к мотоблоку своими руками.

1 Достоинства самодельных и покупных прицепов

Получить прицеп для мотоблока можно двумя способами: купить в специализированном магазине или же сделать прицеп для мотоблока своими руками. Оба варианта обладают рядом своих достоинств и недостатков.

Покупные модели сделаны уже по готовым и проверенным схемам, на их сборку не нужно тратить время и силы. Сборкой таких прицепов занимаются профессиональные механики, которые могут сделать прочные соединения и выбрать качественные материалы. Но, здесь есть и негативные моменты. Во-первых, не всегда получается попасть на добросовестного продавца, который отпустит качественный товар, а во-вторых, хорошая вещь стоит достаточно дорого.

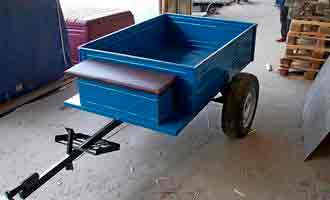

Заводской прицеп к мотоблоку

На самодельный вариант придется потратить достаточно много времени и сил. Но, есть у него и ряд достоинств:

  • при наличии необходимых материалов, такой прицеп не требует больших денежных вложений;
  • для самодельного оборудования можно установить габариты и параметры, которые максимально подойдут для пользователя;
  • сам владелец мотоблока подбирает детали для прицепа, а значит можно быть уверенным в качестве комплектующих, соединений и агрегата в целом.
  • Прицеп делается четко под конкретную модель техники, что позволяет сделать работу с ним максимально простой и эффективной.

1.1 С чего начать?

Первым этапом создания прицепа для мотоблока своими руками будет разработка чертежа. Он поможет подобрать правильные по качеству материалы, определить их размеры, сделать четкий план действий, заранее продумать курьезные моменты.

Чертеж прицепа к мотоблоку

К процессу нужно подойти максимально серьезно. В чертеже прицеп прорисовывается с разных сторон, размеры деталей подписываются возле каждой из них. Желательно, чтобы при создании чертежа были четко выдержаны пропорции. Отдельные более сложные узлы, нужно рисовать в индивидуальном порядке крупным планом и тоже с разных сторон.

Во время работы над чертежом важно продумать такие моменты:

  • нужно заранее предусмотреть какие детали и агрегаты нужно сцеплять между собой, и какой тип соединения будет использоваться при этом. Заранее подготовьте нужное количество склепок, болтов или сварочный аппарат;
  • принято решение делать самосвальный прицеп (с автоматическим опрокидыванием) или обычный с ручной разгрузкой;
  • какую схему использовать в поворотных узлах. Это может быть подшипник, ось, втулка. Их тоже нужно будет приготовить заранее.

После того, как чертеж детально прорисован, его нужно еще раз изучить и продумать ключевые моменты. После этого уже можно совершать закупку материалов. В целях экономии лучше сначала тщательно просмотреть свой запас металлических и деревянных конструкций. Возможно, что-то можно будет использовать в работе.
к меню ↑

1.2 Прицеп для мотоблока своими руками (видео)

2 Материалы и этапы сборки будущего устройства

Прежде всего, нужно определится с основными частями нашей тележки. Первое, что сюда входит – это каркас, в комплекте с которым идет сцеп для механизированной части. В обязательном порядке нужна рама и, непосредственно, сам кузов. Все это устанавливается на ось с колесами (при желании на две). Ну, и наконец, в передней части над сцепом ставится водительское сиденье.
к меню ↑

2.1 Как сделать раму?

Рама является самой главной составляющей любого прицепа. На нее приходится основная нагрузка во время работы, а значит, она должна обладать повышенной прочностью и устойчивостью.

Делаем раму для прицепа к мотоблоку

Материалы, необходимые для рамы обязаны быть твердыми и жесткими. При этом, должна сохранятся максимально возможная легкость устройства. Также важной характеристикой является устойчивость к деформации.

Тип материала также зависит от типа мотоблока. Для рамы на легкий мотоблок подойдет практически любой металлолом: трубы с любым типом сечения, уголки, толстый швеллер.

Наипростейший прицеп такого типа делается на основе прочной трубы с квадратным сечением (60 мм на 30 мм). К такой несущей балке крепится траверса. Для нее подойдет два стальных квадрата с поперечиной в 25 мм. В качестве стоек крепятся две поперечные трубы с разных сторон. Это будут будущее стойки. Их лучше всего крепить на выпуски. На эти стойки привариваются трубы, играющие роль обвязок. Здесь достаточно сечения 25 мм. Дальше идут угловые опоры.

Все детали крепко свариваются между собой. Соединения на болтах или заклепках здесь не подойдут. Они если и выдержат нагрузку, то хватит их не на долго. Прочная сварка комплектующих поможет перевозить значительно больший вес.

С прицепами для моделей средней мощности все немного сложнее. Здесь материалы уже более конкретные:

  1. Распорки для передней части можно сделать из трубы с сечением 40 мм на 20.
  2. Раскос, размеры которого 20 на 20.
  3. Для стоек на переднюю ось подойдет уголок с габаритами 32 мм на 32 мм.
  4. Поперек рамы ставится специальный усилитель из уголка в 40 мм.
  5. Для задних раскосов подойдет кусок трубы 40 мм на 20 мм.
  6. Стержень под ось, толщиной в 30 мм.
  7. Несколько кусков уголков размерами 20 на 20, и 40 на 40 для установки водительского сиденья.

Такая рама представляет собой усиленный вариант легкой. Ее более сложная конструкция позволяет больше загружать прицеп и использовать его на бездорожье. Схема соединений здесь такая же, как и для легкой рамы, но внизу еще приваривается усилитель и добавляются раскосы. Подобранные размеры элементов приносят наилучшие показатели прочности при соединении.
к меню ↑

Сделать кузов не представляет особого труда. Здесь материалы подбираются самые разнообразные. Можно использовать доску, стальные листы, при желании подойдет и комплексный вариант.

Обшивка кузова металлом

Основу кузова лучше делать из метала. Подбирается несколько листов металла, которые будут соответствовать чертежам. Дальше основа сваривается. Борта выставляются по краям, при этом привариваются или садятся на болты внизу и по углам. Для того, чтобы усилить такие борта в углах можно приварить уголки. Усилить можно также и днище прицепа. Для этого к нему прикручивается или приваривается еще один дополнительный слой.

Здесь важно учитывать будет ли прицеп самосвальным. Если нет, то борта можно сделать откидными, присоединив их к днищу на подвижное соединение, а по углам сделать механизм сцепления. К раме кузов крепится на три металлических балки и фиксируется болтами.
к меню ↑

2.3 Ходовая часть

Колеса для прицепа лучше взять с какой-либо другой техники (уже желательно со ступицей). Колеса крепятся к стержню, который предварительно затачивается под размер подшипника в ступице. Важно подобрать правильную длину стержня. Чтобы ходовая выдерживала нагрузки колеса не должны выходить за линию бортов. Устанавливаем стержень на лонжероны. Он проходит внутрь косынок и через стойки.

На прицеп возможно установить и две оси. Это повысит устойчивость прицепа и распределит нагрузку.

При создании ходовой можно также сделать тормоза для прицепа мотоблока. Вариантов тут много, но многие из них не совсем эффективные. Хорошим вариантом будет использовать тормозную систему от мотоцикла. Нам нужны будут тормозной барабан, тяга и трос.

Барабан цепляется на ступицу колеса сзади. Между выступами барабана есть небольшие пространства. Их нужно промотать проволокой крупного диаметра. Дальше берем диск и протачиваем его. На край диска привариваем кусок трубы, чтобы он не скользил.

Собранный диск нужно закрепить с помощью втулки на оси. На ось садятся тормозные колодки, от них проводится трос к рычагу. Такой тормоз цепляется на одно колесо, но свои функции выполняет отлично. Мы получаем эффективное торможение, которое дополняется тормозом на мотоблоке.
к меню ↑

2.4 Сиденье

Дизайн сиденья на такие прицепы полностью зависит от воображения и смекалки водителя. Можно сделать одиночное сиденье, можно сделать продолговатое для двух человек. Если борт недостаточно высокий на сиденье лучше приделать спинку, это снимет часть нагрузки с позвоночника, что очень полезно при длительной работе. Чтобы работу сделать еще более комфортной на сиденье и спинку укладывается толстый слой поролона и обшивается тканью или кожей.

Устанавливается сиденье водителя на подготовленные раньше стойки из уголков. Внизу можно приделать специальную стойку для упора ногами.
к меню ↑

Остается сделать только сцепку. Для этого к прицепу крепится консоль, принцип который можно перенять с другого навесного оборудования.

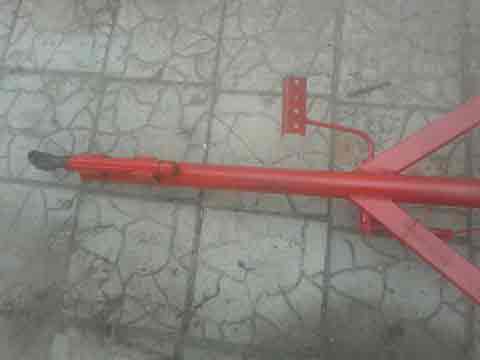

Надежный вариант сцепа

Нижняя часть консоли, это ось с двумя подшипниками, на которые крепится поворотный узел. Проем между подшипниками заполняется солидолом, а на выходы одеваются пыльники. Дышло мотоблока крепится внутрь шарнира.

Следует помнить, что сделанный сцеп подходит лишь под некоторые модели мотоблоков. Аппараты от разных производителей могут иметь разные типы креплений для сцепа.

Источник: http://moezerno.ru/texnika/tillers/kak-sdelat-pritsep-dlya-motobloka-svoimi-rukami.html

Как сделать прицеп для мотоблока своими руками?

Мотоблоки стали невероятными помощниками для сельских жителей, дачников или фермеров. Владельцы такой техники не устают заниматься ее усовершенствованием, приобретая или конструируя различного рода навесное оборудование. Это позволяет в разы увеличить функциональность агрегатов и увеличить их эффективность. Сегодня мы поговорим о таком нужном для каждого владельца мотоблока оборудовании – прицепы. Прицеп нужен для перевозки урожая с участка, а также транспортировки других продуктов, что очень удобно. Стоит отметить, что покупка такого оборудования стоит хороших денег и не каждому это по карману. Именно поэтому многие делают такую конструкцию дома своими руками. Сейчас мы расскажем, как это можно сделать, и что для этого нужно.

Какого размера должен быть самодельный прицеп к мотоблоку:

  • Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
  • Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
  • Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

По конструкции кузовы разделяют на:

  • Цельные. Особенность их конструкции заключается в плотном неподвижном соединении дна и стенок.
  • Кузов с откидными бортами. Особенностью такого устройства есть возможность перевозки крупногабаритных грузов.
  • Самосвальный кузов. Данный кузов отменно справится с разгрузочными работами.

Изготовление прицепа на мотоблок

Для начала нужно создать своими руками чертежи и размеры прицепа. Именно его точная схема позволит успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками: этапы сборки:

  1. Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
  2. Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки. Присоединяем кузов, крылья и сиденье.
  3. Кузов лучше делать из дерева или металла.
  4. Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза на прицеп к мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

  • Тормозные колодки от мотоцикла.
  • Тормозной барабан мотоцикла.
  • Спицы от мотоцыклетного колеса.
  • Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

  1. Снимаем тяги и тросики с диска, и очищаем его.
  2. На ступицы надеваем проточенные барабаны и закрепляем их сзади.
  3. Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
  4. Насаживаем уже разборный диск на ось и крепим его втулками.
  5. Навариваем на ось кусок металла, чтобы исключить смещение диска.
  6. Монтируем тросики на барабаны и протягиваем их к управлению.
  7. В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Источник: http://sadovij-pomoshnik.ru/motobloki/navesnoe-oborudovanie/pritsep.html

Смотрите также:
03.11.2018

Окучник для мотоблока своими руками Окучивание, одно из самых распространенных видов работ, и производятся повсеместно, там. Где необходим должный уход для различных культур, например картофеля. Данный вид работ, не возможен без такого навесного оборудования, как...

03.11.2018

Окучник для мотоблока «Нива» Картофель — является одним из важнейших пищевых культур, выращиванием которого занимаются в хозяйстве. Это растение имеет большой процент всхожести. От своевременной и правильной культивации и окучивания рядов, зависит, какой урожай вы,...

03.11.2018

Адаптер для мотоблока Нева. Часть 1 Променял паяльник на сварку )) временно променял. Весна пришла, пора заняться более масштабными работами. Этим видео начинаю цикл роликов о разных ништяках для мотоблока. Для начала соберем самодельный адаптер для мотоблока Нева, а...

Комментарии

Комментирование отключено.
